KAPITEL 3 Einstellungen und Messung
3.1

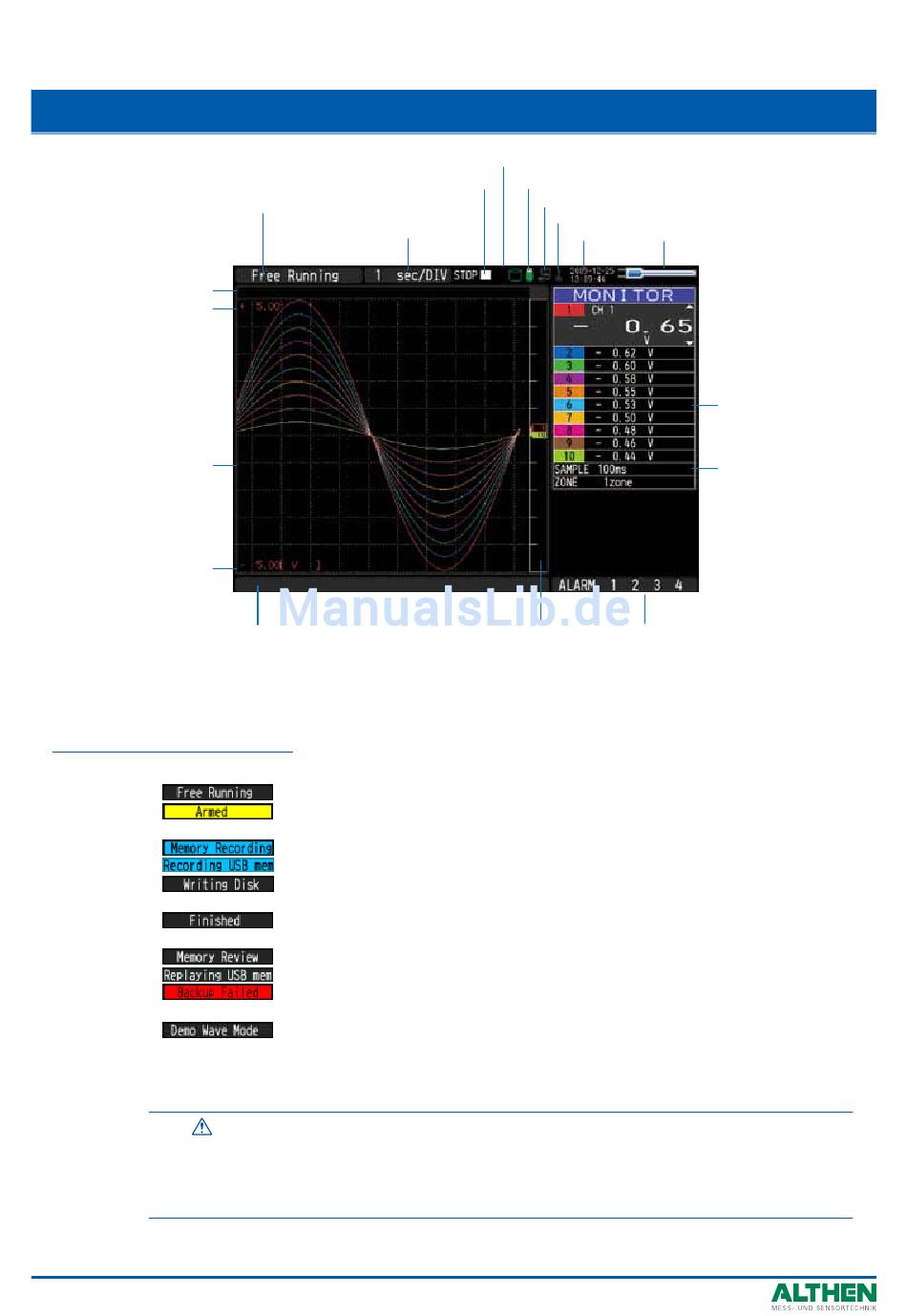

Fensternamen und Funktionen

18. Datenaufzeichnungsbalken
17. Obere Messwertgrenze
16. Anzeige Signalverlauf
15. Untere Messwertgrenze
1. Kurzinformations-Anzeige
Zeigt den Betriebsstatus des GL820 an.
* Nähere Einzelheiten zur Datenerfassung, etwa zu Triggern und Wiederholung, siehe Seite 3-31.
• Nähere Einzelheiten zum für die Erfassung genutzten Speicher siehe Seite 3-26.
3−2
1. Kurzinformations-Anzeige
2. TIME/DIV (ZEIT/TEILSTRICH)
14. Anzeige Dateiname
: Erscheint im Status nach dem Start oder wenn keine Datenaufzeichnung läuft.
: Erscheint nach dem Starten einer Messung während des Wartens auf eine
Triggerauslösung.
*: Erscheint bei der Datenaufzeichnung im internen Speicher.
*: Erscheint bei der Datenaufzeichnung im USB-Speicher.
*: Erscheint beim Beenden der Erfassung oder in anderen Fällen, in denen Daten in den
internen- oder den USB-Speicher geschrieben werden.
: Erscheint, wenn der GL820 darauf wartet, dass Sie nach der Datenerfassung zum
Stoppen die Taste Start/Stop drücken.
: Erscheint bei der Wiedergabe von Daten aus dem internen Speicher.
: Erscheint bei der Wiedergabe von Daten aus dem USB-Speicher.
: Erscheint, wenn die Datensicherung scheitert (z.B. wenn als Ziel für die Sicherung der
USB-Speicher vorgegeben ist, dieser aber entfernt wurde).
: Erscheint bei der Anzeige eines Demo-Signalverlaufs, der nicht auf realen Messdaten
beruht.
VORSICHT
Schalten Sie das Gerät nicht aus, so lange eine der Kurzinformationen "Memory Recording", "Recording
USB mem" oder "Writing Disk" (oben mit einem Stern (*) gekennzeichnet) angezeigt wird. Dadurch werden
die Daten fehlerhaft und können nicht erfasst werden.
Bedienen Sie den GL820 erst, wenn die Statusanzeige "STOP" erscheint.
4. Zugriffsanzeige für internen Speicher
5. Zugriffsanzeige für USB-Speicher
3. Statusanzeige
6. Anzeige Remote
7. Anzeige Tastensperre
8. Uhranzeige
13. Anzeige virtueller Stift
9. Statusanzeige Netz/Akku
10. Digitalanzeige
11. Schnelleinstellungen
12. Anzeige Alarm
