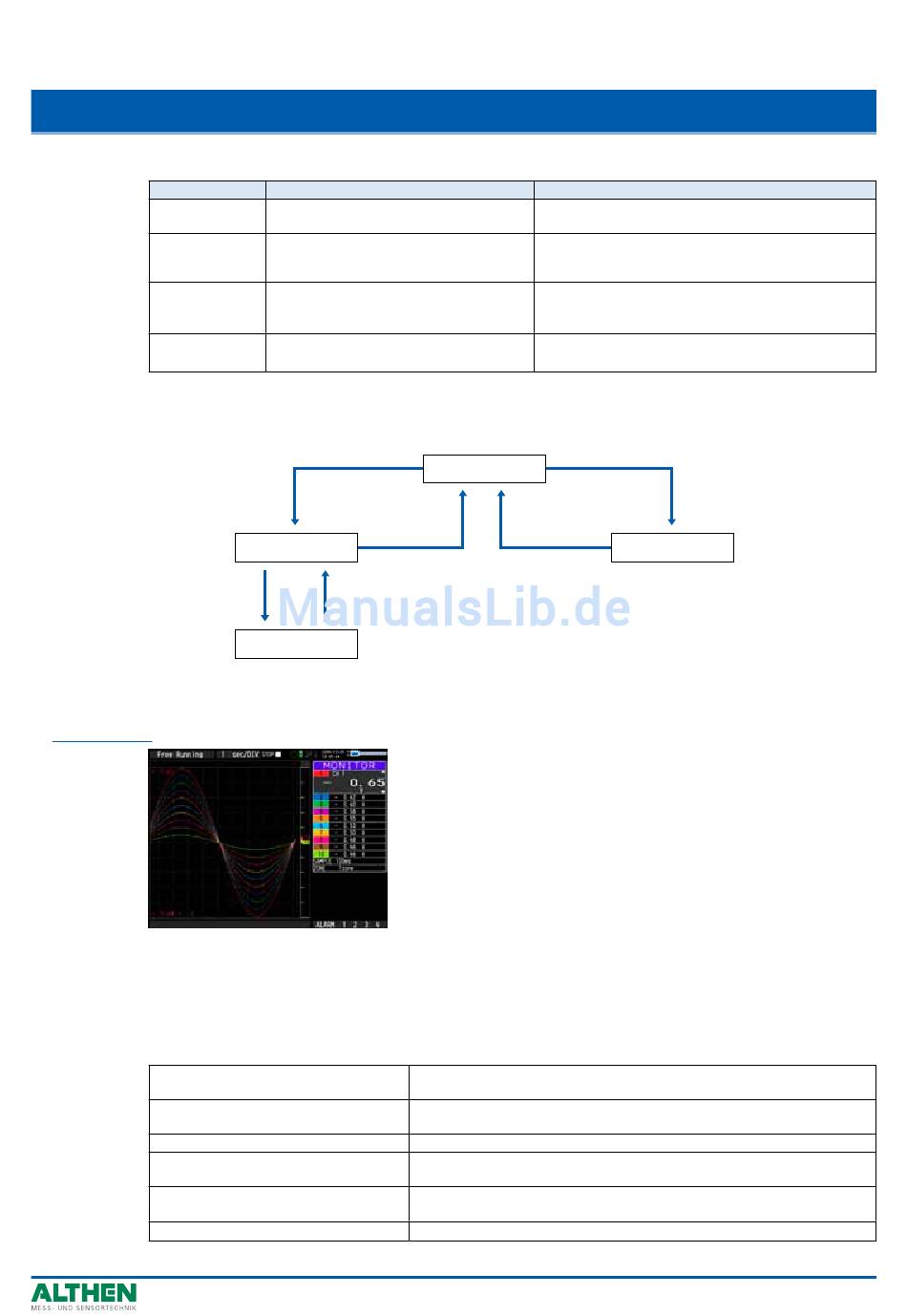

3.3

Betriebsarten

Im Anzeigebereich für Kurzinformationen können Sie den Betriebsstatus des Systems überprüfen.
Betriebsart
Freilauf
Aufzeichnung
Doppelanzeige-
Wiedergabe
Wiedergabe
Wechsel des Betriebsstatus
Taste [REVIEW]
(Wiedergabe)
(1) Freilauf
Der Status Freilauf dient in erster Linie zum Einstellen des Systems für die Datenaufzeichnung.
Sie können das aktuelle Eingangssignal anhand eines Signalverlaufs oder anhand von digitalen Werten
überprüfen.
Im Freilauf mögliche Bedienvorgänge
Einstellung von Messparametern
SPAN/TRACE/POSITION (SPANNE/
SPUR/POSITION)
Anzeigemodus
Dateivorgänge
Datenwiedergabe
Zeitachse ändern
Funktion
Status nach dem Start oder wenn keine
Aufzeichnung läuft
Im Hauptspeicher oder im USB-Speicher
werden Daten aufgezeichnet.
Der aktuelle Signalverlauf und die
momentan aufgezeichneten Daten
werden wiedergegeben.
Aufgezeichnete Daten werden wie-
dergegeben.
Taste [START/STOP]
Aufzeichnung
Taste [START/STOP]
Taste [QUIT] (Beenden)
Doppelanzeige-
Wiedergabe
Die MENU-Taste dient zum Ändern verschiedener Einstellpositionen in
den Konfigurationsmenüs.
Über die Taste SPAN/TRACE/POSITION (Spanne/Spur/Position) werden
die Einstellungen geändert.
Die Taste DISPLAY (Anzeige) dient zum Ändern des Anzeigemodus.
Die Taste FILE (Datei) dient zur Ausführung von dateibezogenen Vorgän-
gen.
Die Taste REVIEW (Wiedergabe) dient der Wiedergabe aufgezeichneter
Daten.
Zum Ändern der Zeitachse dient die Taste TIME/DIV.
KAPITEL 3 Einstellungen und Messung
Kurzinformations-Anzeige
Freilauf
Memory Recording (Aufzeichnung Speicher)
USB Memory Recording (Aufzeichnung USB-
Speicher)
Memory Recording (Aufzeichnung Speicher)
USB Memory Recording (Aufzeichnung USB-
Speicher)
Memory Review (Wiedergabe Speicher)
USB Memory Review (Wiedergabe USB-Speicher)
Taste [REVIEW] (Wiedergabe)
Freilauf
Taste [QUIT] (Beenden)
Wiedergabe
3−15
