GRAPHTEC GL820 Bedienungsanleitung Seite 62

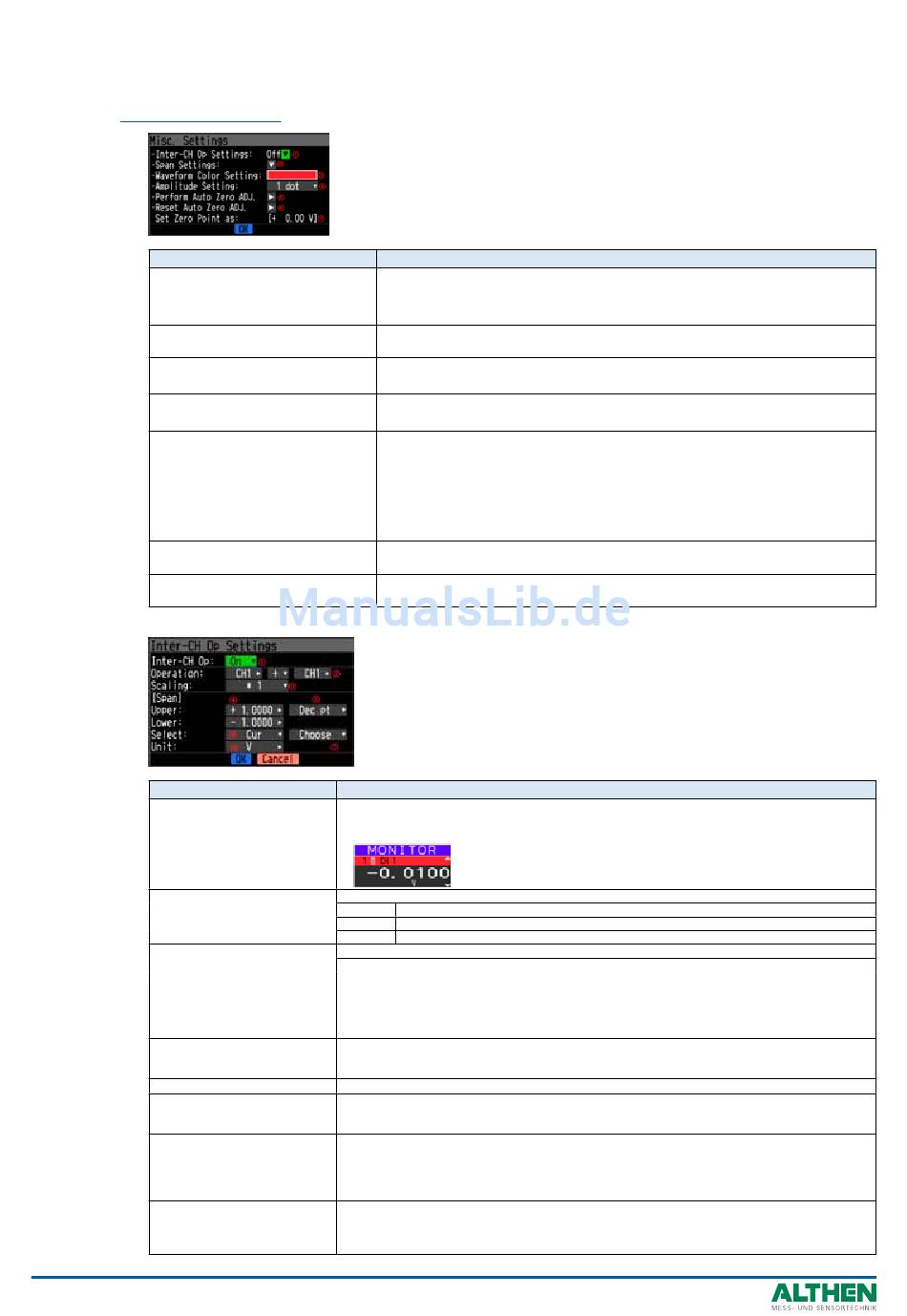

KAPITEL 3 Einstellungen und Messung
(1)-6 Misc. (Versch.)
(1) Inter-CH Op Settings (Einstel-
lungen Kanalberechnungen)
(2) Span (Spanne)
(3) Waveform Color Setting (Ein-
stellung Farbe Signalverlauf)
(4) Amplitude Setting (Amplitude-
neinstellung)
(5) Perform Auto Zero ADJ.
(Automatische Nullstellung
ausführen)
(6) Reset Auto Zero ADJ. (Rück-
setzen automatische Nullstellung)
(7) [Zero position voltage value]
(Spannungswert 0 V-Anpassung)
<Inter-CH Op Settings (1)> (Einstellungen Kanalberechnungen) (1)
(1) Inter-CH Op Settings
(Inter-Kanal-Operationen/
Berechnungen)
(2) Operation (Funktion)
(3) Scaling (Skalierung)
(4) Upper/Lower limits
(Obere/Untere Grenze)
(5) Dec pt (Dezpkt.)
(6) Select (Wählen)
(7) Choose (Wählen)
(8) Arbitray Unit (Eigene
Einheit)
3−22
Einstellung
Einstellung
Off, On (Aus, Ein)
Bei der Einstellung ON (EIN) bekommt der Kanal in der Digitalanzeige eine Berechnungs-
markierung usw.
CH-X (Funtion) CH-Y
CH-X
Funktion Vier arithmetische Funktionen (+, -, x, /)
CH-Y
/1000000, /1000, ×1, ×1000, ×1000000
Legt den Skalierungsfaktor für das Berechnungsergebnis fest.
<Beispiel>
Ergebnis = 0,001
x 1: 0.001
x 1000: 1
x 1000000: 1000
Hier werden die oberen und unteren Messwertgrenzen einer Spanne für die Anzeige des
Signalverlaufs eingegeben.
Der Wert beieht sich auf ein Berechnungsergebnis.
Legt die Position des Dezimalpunktes für eine Spannen-Einstellung fest.
Wählt eine Einheit für die Anzeige des Berechnungsergebnisses.
Strom, Länge, Fläche, Volumen, Geschwindigkeit, Beschleunigung, Frequenz, Gewicht,
Arbeit, Druck, Durchflussrate, Temperatur
Wählt die nach der Umrechnung verwendete Einheit. Die in diesem Feld gewählte Einstel-
lung gehört zum unter "Select" gewählten Typ. Um eine in diesem Feld nicht angezeigte
Einheit zu wählen, unter "Arbitrary unit" (Eigene Einheit) den gewünschten Text eingeben.
Die in diesem Feld gewählte Einstellung wird unter "Arbitrary unit" (Eigene Einheit) an-
gezeigt.
Wählt die nach der Umrechnung verwendete Einheit. Der Text kann als vom Anwender frei
definierbare alphanumerische Zeichenkette vorgegeben werden. (Nähere Einzelheiten zur
Texteingabe siehe Seite 3-51.) Wenn "Select" oder "Choose" genutzt wird, wird die Einstel-
lung für dieses Feld übernommen.
Legt fest, was bei Berechnungen mit Kanalwerten geschehen soll.
Für Berechnungen mit Kanalwerten stehen vier arithmetische Operationen (+, -, x,
÷) zur Verfügung.
* Nähere Einzelheiten siehe folgende Seiten.
Hier werden die oberen und unteren Messwertgrenzen einer Spanne für die An-
zeige des Signalverlaufs eingegeben.
0 bis 31 für Schattierungen v. Rot, Grün, Blau (RBG)
1 bis 8 Bildpunkte
Führt die Berechnung aus, wobei der augenblickliche Wert der Eingangsspannung
als Spannung 0 Volt betrachtet wird.
Der Bereich für die automatische Nullanpassung umfasst ±10% des Messwertbe-
reichs.
<Beispiel>
Bei einem Bereich von 1 kann die Eingangsspannung zwischen -0,1 V und +0,1 V
angepasst werden.
* Bei einer Temperaturmessung ist diese Funktion nicht verfügbar.
Löscht die angepasste 0 V-Stellung und zeigt die reale Eingangsspannung an.
Zeigt die 0 V-Anpassungsspannung an (nur Anzeige).
CH1 bis CH200
CH1 bis CH200
Ergebnis = 1000
x 1: 1000
/1000: 1
/1000000: 0.001
Beschreibung
Beschreibung
