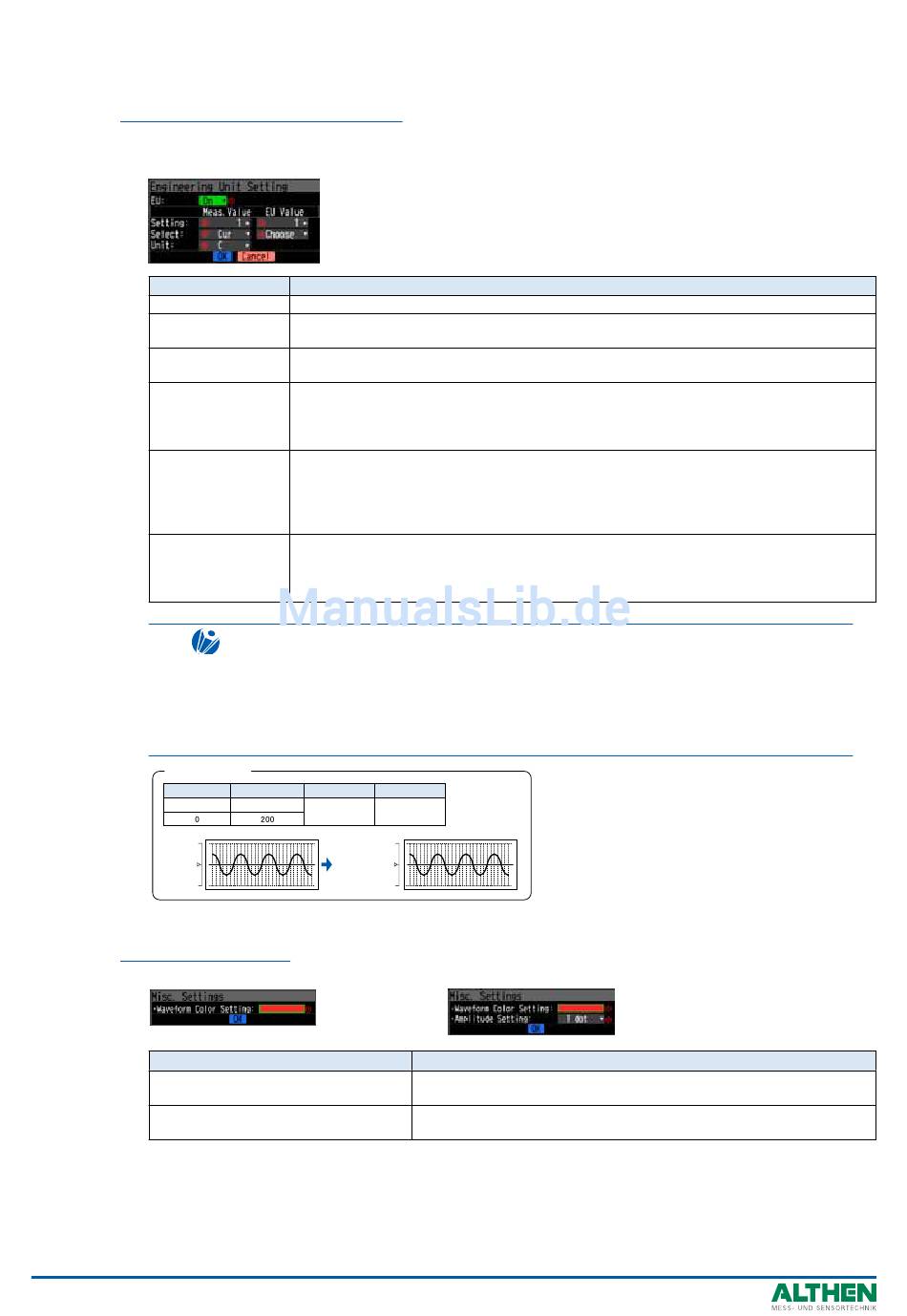

KAPITEL 3 Einstellungen und Messung
(1)-11 EU (Skalierungseinstellungen)
Rechnet den Messwert in andere Einheiten um.
Diese Einstellung ist nur verfügbar, wenn unter (1)-7 Pulse (Impuls) gewählt wurde.
Einstellung
(1) EU-Funktion
(2) Meas. Value
(Messwert)
(3) EU Output Value
(EU-Ausgabewert)
(4) Select (Wählen)
(5) Choose (Wählen) Wählt die nach der Umrechnung verwendete Einheit.
(6) Arbitray Unit
(Eigene Einheit)
Einstellbeispiel
Messwert
1000
1000
0
(1)-12 Misc. (Versch.)
(1) Waveform Color Setting (Einstellung
Farbe Signalverlauf)
(2) Amplitude Setting
(Amplitudeneinstellung)
3−24
Schaltet die Skalierungsfunktion auf EIN oder AUS.
Legt den umzurechnenden Wert fest.
Legt den Ausgabewert nach der Umrechnung fest.
Wählt die EU-Einheit (EU = Engineering Unit). (Es stehen die folgenden Einheiten zur Verfü-
gung:)
Strom, Länge, Fläche, Volumen, Geschwindigkeit, Beschleunigung, Frequenz, Gewicht,
Arbeit, Druck, Durchflussrate, Temperatur
Die in diesem Feld angezeigte Einheit gehört zum unter "Select" gewählten Typ. Um eine
hier nicht angezeigte Einheit zu wählen, unter "Arbitrary unit" (Eigene Einheit) selbst defini-
erten Txt eingeben. Die in diesem Feld gewählte Einstellung wird unter "Arbitrary unit"
(Eigene Einheit) angezeigt.
Wählt die nach der Umrechnung verwendete Einheit.
Der Text kann als vom Anwender frei definierbare alphanumerische Zeichenkette vorgege-
ben werden. (Nähere Einzelheiten zur Texteingabe siehe Seite 3-46.) Wenn "Select" oder
"Choose" genutzt wird, wird die Einstellung für dieses Feld übernommen.
PRÜFEN
• Wenn sich ein Mitteilungsfenster öffnet, folgen Sie bitte dessen Anweisungen, um die Einstellung zu
ändern.
• Die Skalierung wird mit Hilfe eines Messquotienten berechnet.
Wenn der Umrechnungswert vom GL820 nicht verarbeiten werden kann, wird in der Digital anzeige"++++/----"
angezeigt.
Dezpkt
EU-Ausgabewert
800
+xx,xx
800
Kanal 1 Skalierung 1
0
<Für Logik>
Einstellung
Beschreibung
Wählen
U/min
<Für Impuls>
0 bis 31 für Schattierungen v. Rot, Grün, Blau (RBG)
1 bis 8 Bildpunkte
Beschreibung
