2.13

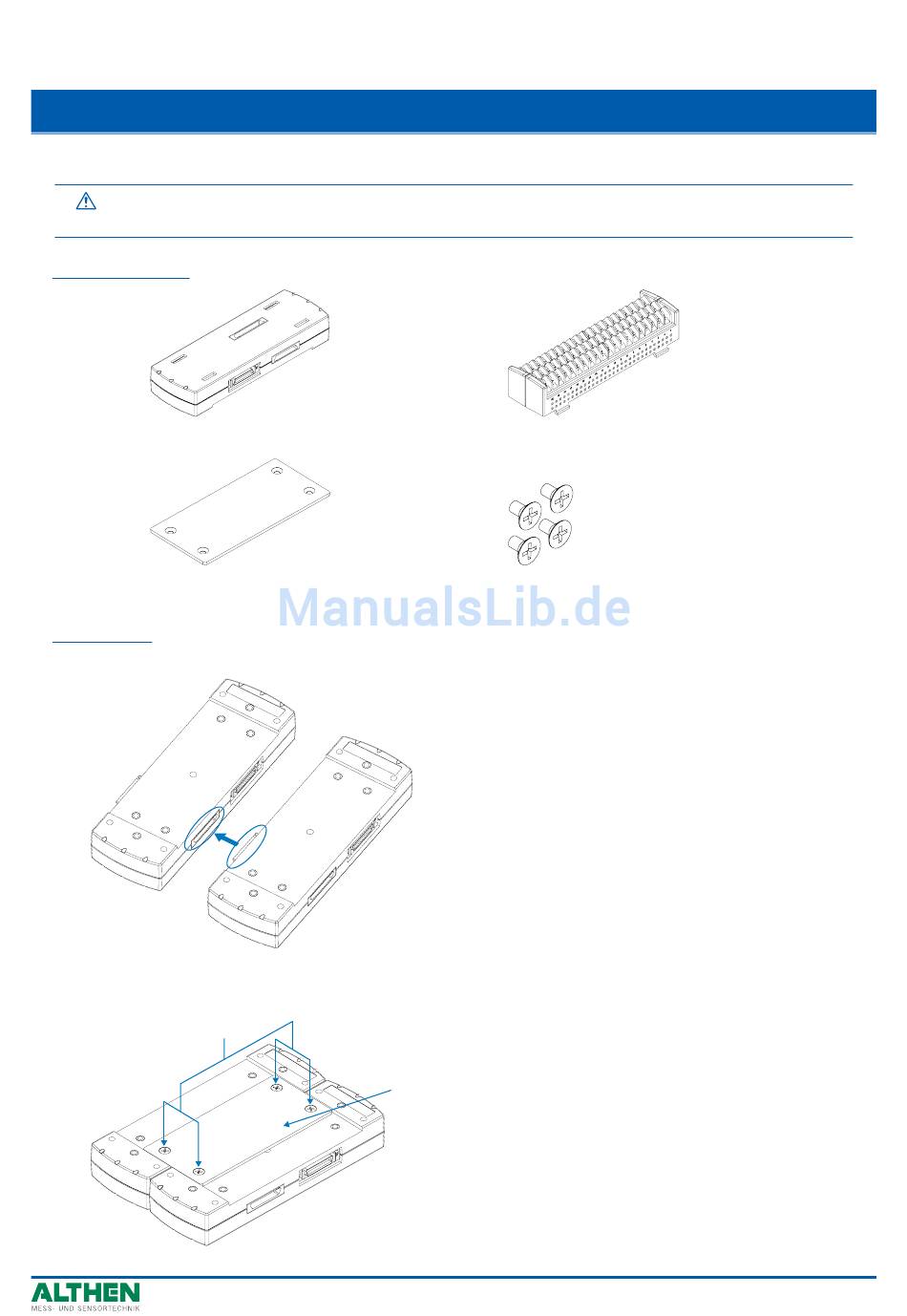

Installieren des 20-Kanal-Erweiterungsklemmenblocks
Installieren Sie den 20-Kanal-Erweiterungsklemmenblock wie unten beschrieben.
VORSICHT
Achten Sie darauf, dass der GL820 beim Installieren der Erweiterungsklemmenblöcke ausgeschaltet ist (OFF).
B-538 Kit-Inhalt
Erweiterungsklemmenblock-Basiseinheit: 1
Verbindungsplatte: 1
Installieren
(1) Schließen Sie die Anschlüsse der Erweiterungsklemmenblock-Basiseinheit an.
(2) Befestigen Sie die Verbindungsplatte mit Hilfe vorhandenen Schrauben.
* Empfohlenes Anzugsdrehmoment: 14 kgf/cm
Flachkopfschrauben M4 x 6
20 Kanalklemmen: 1
Flachkopfschraube M4 x 6: 4
Verbindungsplatte
KAPITEL 2 Prüfung und Vorbereitung
2−19
