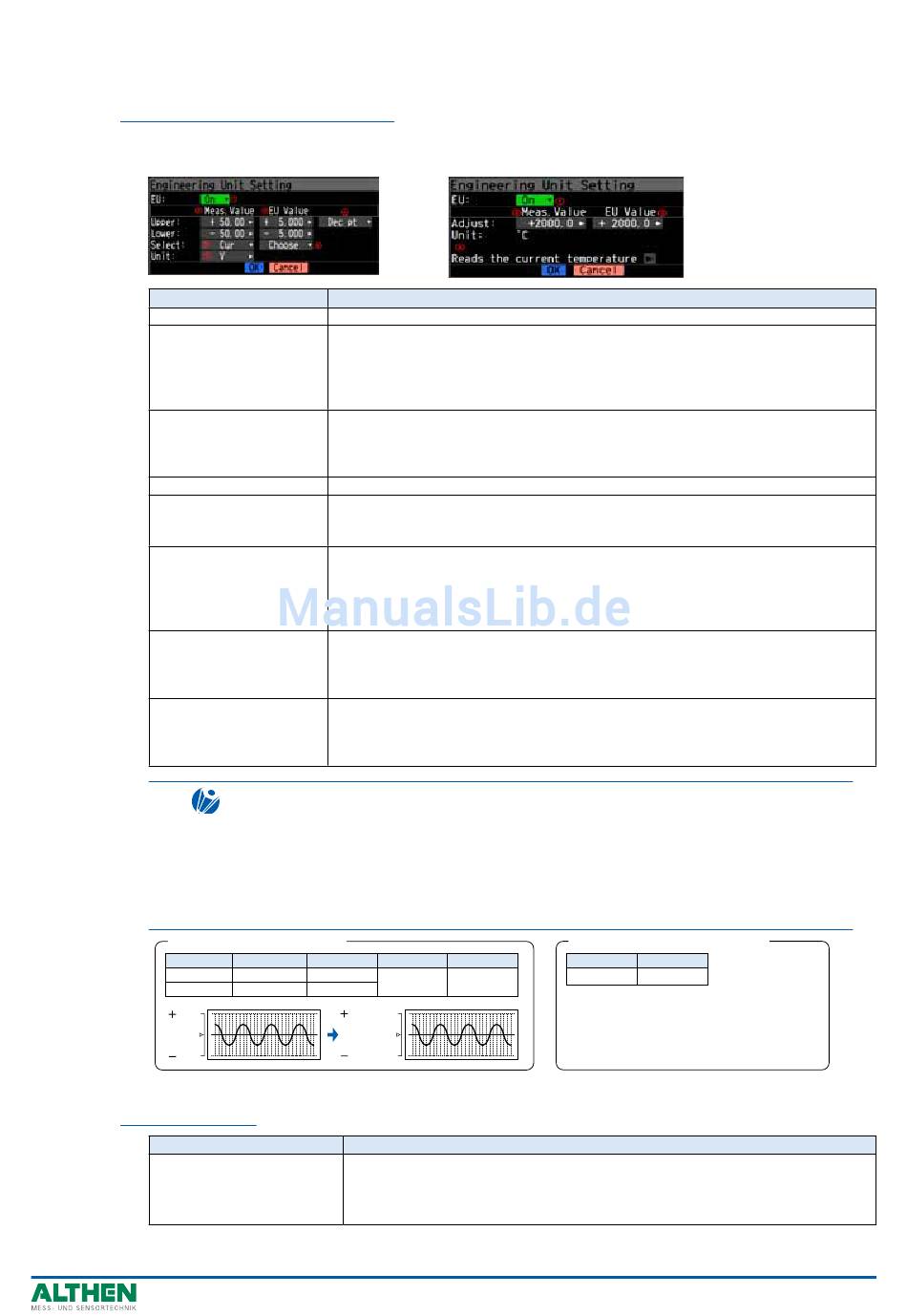

(1)-4 EU (Skalierungseinstellungen)
Rechnet den Messwert in andere Einheiten um.
<Bei Spannungsmessung>
Einstellung
(1) EU-Funktion
(2) Meas. Value (Upper/
Lower) (Messwert (Obere/
Untere))
(3) EU Output Value (Up-
per/Lower) (EU-Ausgabe-
wert (Oberer/Unterer))
(4) Dec pt (Dezpkt.)
(5) Select (Wählen)
(6) Choose (Wählen)
(7) Arbitray Unit (Eigene
Einheit)
(8) Reads the current
temperature... (Angabe
des aktuellen Temperatur-
Messwerts)
PRÜFEN
• Wenn sich ein Mitteilungsfenster öffnet, folgen Sie bitte dessen Anweisungen, um die Einstellung zu
ändern.
• Die Skalierung wird mit Hilfe eines Messquotienten berechnet. Wenn der Umrechnungswert vom GL820
nicht verarbeiten werden kann, wird in der Digitalanzeige "++++/----" angezeigt.
• Die Spanne kann je nach den Skalierungseinstellungen geändert werden.
• Bei einem Temperatur-Messwert wird die Offset-Einstellung für einen Eingangswert genutzt.
Einstellbeispiel: Für Spannungsmessung
Messwert
+5.000
Obere Messwertgrenze
Untere Messwertgrenze -5.000
5 V
Kanal 1 10V
5 V
(1)-5 Hinweistext
Einstellung
Annotation String
(Beschreibungsstring)
<Bei Temperaturmessung>
Schaltet die Skalierungsfunktion auf EIN oder AUS.
Hier werden die unteren und oberen Messwertgrenzen der umzurechnenden Werte
eingegeben.
* Bei Temperaturmessungen gibt es keinen Unterschied zwischen oberer und unterer
Messwertgrenze.
* Einstellungsbeispiele siehe unten.
Hier werden der obere/untere Ausgabewert nach Umrechnung eingegeben.
* Bei Temperaturmessungen gibt es keinen Unterschied zwischen oberer und unterer
Messwertgrenze.
* Einstellungsbeispiele siehe unten.
Legt die Position des Dezimalpunktes für einen EU-Ausgabewert fest.
Wählt die EU-Einheit (EU = Engineering Unit). (Es stehen die folgenden Einheiten
zur Verfügung:) Strom, Länge, Fläche, Volumen, Geschwindigkeit, Beschleunigung,
Frequenz, Gewicht, Arbeit, Druck, Durchflussrate, Temperatur
Wählt die nach der Umrechnung verwendete Einheit. Die in diesem Feld angezeigte
Einheit gehört zum unter "Select" gewählten Typ. Um eine hier nicht angezeigte Einheit
zu wählen, unter "Arbitrary unit" (Eigene Einheit) selbst definierten Txt eingeben. Die
in diesem Feld gewählte Einstellung wird unter "Arbitrary unit" (Eigene Einheit) an-
gezeigt.
Wählt die nach der Umrechnung verwendete Einheit. Der Text kann als vom Anwender
frei definierbare alphanumerische Zeichenkette vorgegeben werden. (Nähere Einzel-
heiten zur Texteingabe siehe Seite 3-51.) Wenn "Select" oder "Choose" genutzt wird,
wird die Einstellung für dieses Feld übernommen.
Ersetzt den aktuellen Messwert durch (2) Messwert und (3) EU-Ausgabewert.
* Bei einem Fühlerbruch oder Überschreitung des Messwertbereichs wird keine
Ersetzung vorgenommen.
Dezpkt Wählen
EU-Ausgabewert
+20.00
+xx,xx
U/min
-20.00
20,00 U/min
Kanal 1 Skalierung 1
20,00 U/min
Legt den für einen Kanal anzuzeigenden Beschreiungstext fest.
Es können maximal 31 Zeichen eingegeben werden. Zulässig sind alphanumerische
Zeichen, Kana-Zeichen und Symbole.
(Nähere Einzelheiten zur Texteingabe siehe siehe Seite 3-51.)
KAPITEL 3 Einstellungen und Messung

Beschreibung

Einstellbeispiel: Für Temperaturmessung
Messwert EU-Ausgabewert
22,0°C 25,0°C
Zum Messwert werden immer 3°C hinzuaddiert.
Beschreibung
3−21
