KAPITEL 2 Prüfung und Vorbereitung
2.5

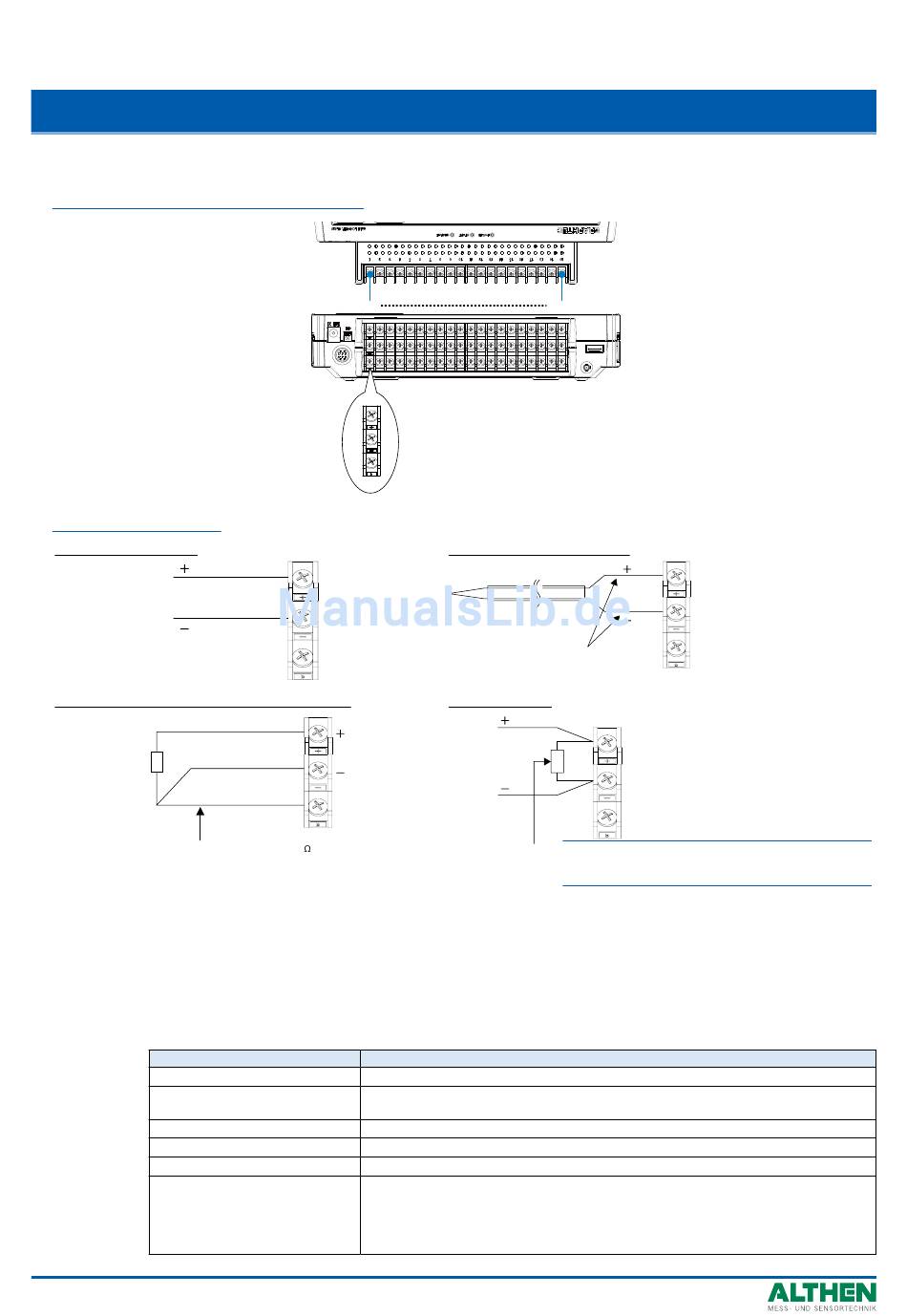

Anschluss der Signaleingangskabel

In diesem Abschnitt wird beschrieben, wie die Signaleingangskabel angeschlossen werden.

Klemmenanordnung und Signaltypen

Anschlussübersicht
Spannungseingang
Eingangsspannung
Eingang Widerstands-Temperatursensor
Der Leiterwiderstand sollte bei10
weniger pro Leiter liegen,die drei Leiter
müssen gleich lang sein.
+ ......................................Anschluss höheres Potential der Messspanne
– ......................................Anschluss niedrigeres Potential der Messspanne
b ......................................Spezieller Anschluss für einen Widerstands-Temperatursensor
*Die Eingangsanschlüsse für die Widerstands-Temperatursensoren A (+) and B (-) sind für jeden Kanal galvanisch
getrennt. Anschlussklemme b ist für alle Kanäle durchverbunden.
Eingangskonfiguration
Analogspannung
Thermoelemente
Widerstands-Temperatursensor
A/D-Auflösung
Filter
2−6
CH1
＋
−
b
A
B
b
b
oder
Position
Isolierter Eingang, Abtastung
20, 50, 100, 200, 500 mV (Vollausschlag); 1, 2, 5, 10, 20, 50 V (Vollaus-
schlag); 1-5 V
K, J, E, T, R, S, B, N, W (WRe 5-26)
PT100, JPT100, PT1000 (IEC751)
16-Bit (Effektive Auflösung: ca. 1/40.000 des +/- Bereichs)
Aus, 2, 5, 10, 20, 40
Die Filterfunktion arbeitet mit gleitendem Mittelwert.
Es wird der Mittelwert der eingestellten Messungsanzahl verwendet.
Wenn das Abtastintervall 30 Sekunden überschreitet, wird der Mittelwert aus
einem Sub-Sample (30 Sekunden) der gemessenen Daten berechnet.
CH20
Eingang Thermoelement
Kompensationsleiter
Stromeingang
Strom
Für die Erfassung von Strom kann der Messstrom über einen Shuntwiderstand in eine
Spannung gewandelt werden. Für ein 0(4) ... 20 mA Signal wird ein 250 Ohm widerstand
benötigt.
Hinweis: Für die einfache Verarbeitung von 4 mal 0(4) ... 20 mA Signalen empfehlen wir das
Modulgehäuse GLET-IU-BA2-BA4
