Einstellung Ring Capture (Ring-Aufzeichnung); Funktion Ring-Aufzeichnung; Datenaufzeichnung Starten - Graphtec Gl820 Bedienungsanleitung

KAPITEL 3 Einstellungen und Messung

(2)-3 Einstellung Ring Capture (Ring-Aufzeichnung)

(1) Ring Capture
(Ring-Aufzeichnung)
(2) Ring Capt. Pts. (Anzahl Ring-
Aufzeichnungspunkte)
(3) Ring Capt. Time
(Zeit Ring-Aufzeichnung)

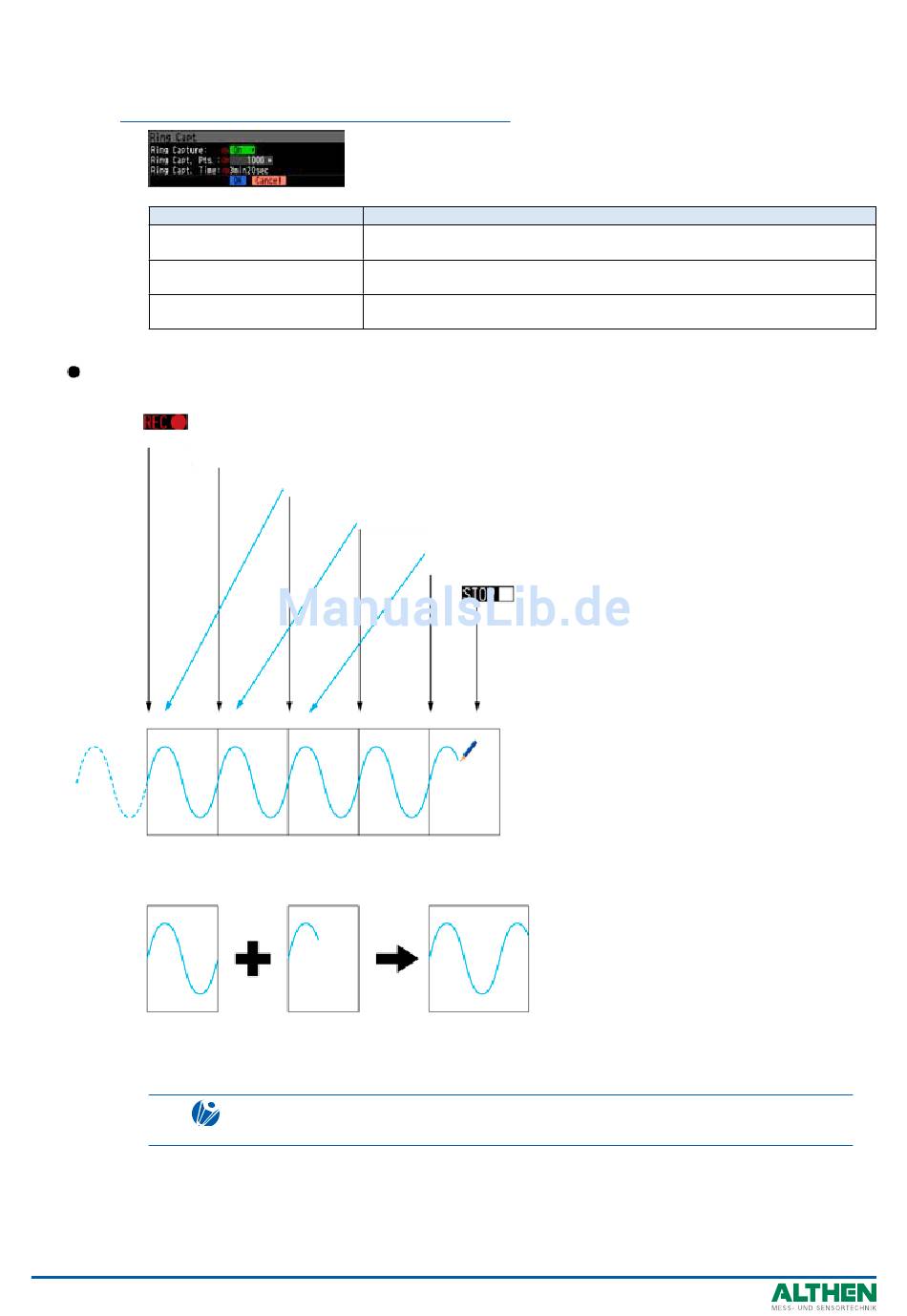

Funktion Ring-Aufzeichnung

Die Bedienung der Ring-Aufzeichnungsfunktion arbeitet bei diesem Gerät folgendermaßen.
Die aufgezeichneten Daten werden in Datei 1 gespeichert.
Datei 1
Wenn die Aufzeichnung oben bei STOP unterbrochen wird, verbleiben die Dateien 4 und 5.
Diese Dateien werden zu einer Datei zusammengefasst und gespeichert. Damit ist die Ring-Aufzeichnung abgeschlossen.
Datei 4
3−28
Einstellung

Datenaufzeichnung starten

Wenn die festgelegte Anzahl von Daten in Datei 1 gespeichert wurde, werden die erfassten Daten in Datei 2 gespeichert.
Die Anzahl der zu speichernden Daten wird im Menü "Ring Capture Points" (Ring-Aufzeichnungspunkte) festgelegt.
Wenn die festgelegte Anzahl von Daten in Datei 2 gespeichert wurde, werden die erfassten Daten in Datei 3 ges
Jetzt wird die Datei 1 gelöscht.
Wenn die festgelegte Anzahl von Daten in Datei 3 gespeichert wurde, werden die erfassten Daten in
Jetzt wird die Datei 2 gelöscht.
Datei 2 Datei 3 Datei 4
Datei 5
PRÜFEN
Es werden maximal doppelt so viele Dateien erstellt, wie es Ring-Messaufzeichnungspunkte gibt.
Schaltet die Ring-Aufzeichnung auf EIN oder AUS.
Legt bei aktivierter Ring-Aufzeichnung die Anzahl der Datenpunkte in einer Datei
fest (Einzelheiten siehe folgende Abbildung).
Zeigt bei eingeschalteter Ring-Aufzeichnung die mit einer Datei mögliche
Messzeit an.
Wenn die festgelegte Anzahl von Daten in Datei 4 gespeichert wurde, werden die erfass
Jetzt wird die Datei 3 gelöscht.
Der Vorgang wird entsprechend fortgesetzt.
Datenaufzeichnung beenden
Datei 5
Datei xx Speicherung
Beschreibung
