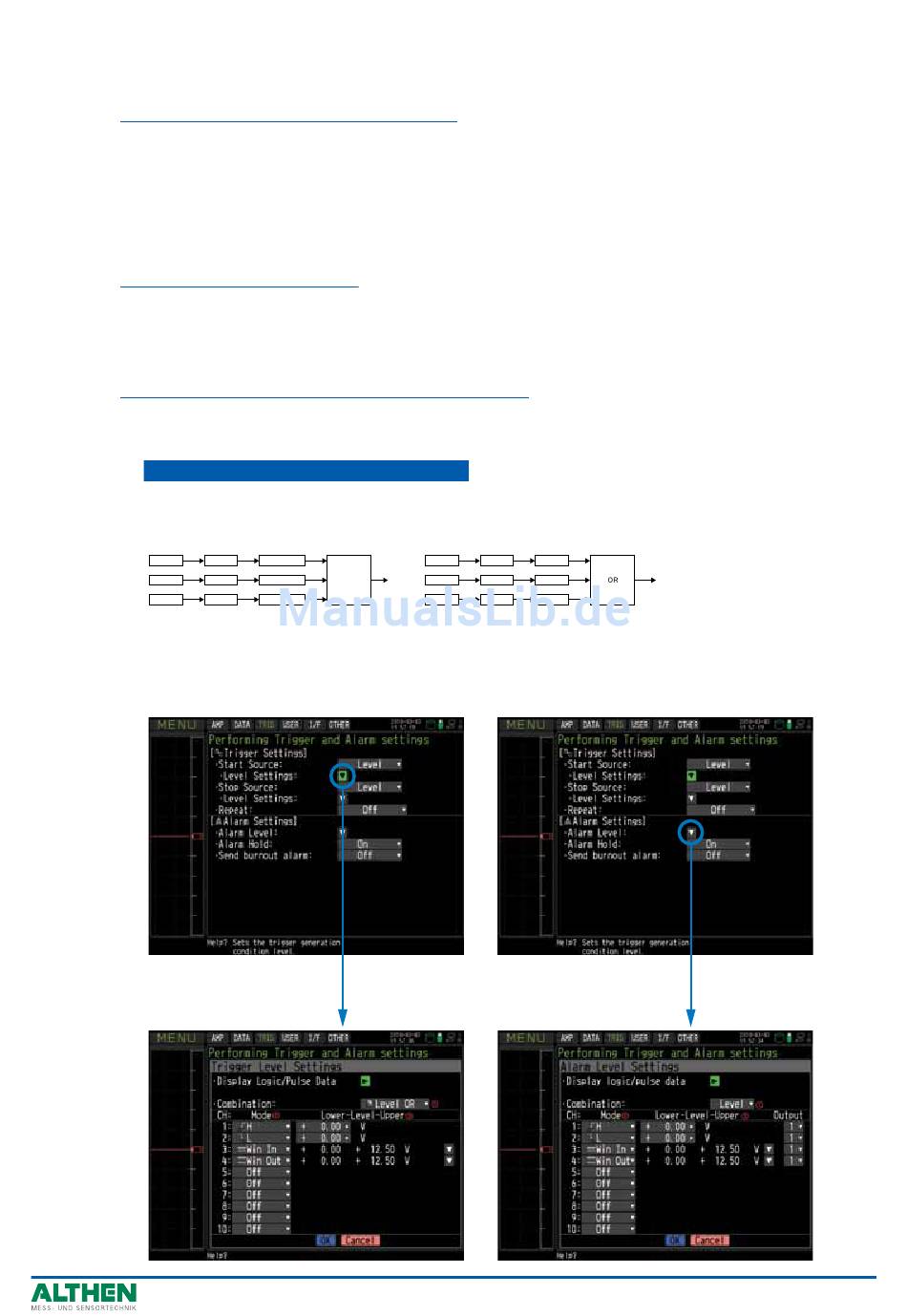

(3)-4 Alarm level (Alarmpegel-Einstellungen)
Zur Festlegung der Alarmbedingungen, des Ausgabeziels usw.
Wenn die hier vorgegebenen Bedingungen erfüllt sind, wird über den Alarm-Ausgangsanschluss
(zu dem für jeden Kanal eine Ausgabe-Zielnummer festgelegt werden muss) ein Alarmsignal
ausgegeben.
Nähere Einzelheiten zum Festlegen der Bedingungen für jeden Kanal siehe Seite 3-34.
(3)-5 Alarm hold (Alarm halten)
Wenn hier "On" gewählt wird und die Bedingungen einmal erfüllt wurden, wird der Alarm auch
dann nicht aufgehoben, wenn die Bedingungen nicht mehr erfüllt sind (zum Löschen CURSOR-
Taste drücken).
(3)-6 Send burnout alarm (Fühlerbruch-Alarm senden)
Wenn hier "On" gewählt wird, wird bei einem Fühlerbruch (siehe Seite 3-42) über den
Alarmausgangs-Anschluss ein Alarm ausgegeben.
Einstellungen Triggerpegel/Alarmpegel
Legt für jeden Kanal die exakten Bedingungen dafür fest, wann die Start- und die Stopbedingungen
erreicht sind.
Die Konfiguration von Pegel-Triggern wird in der Abb. unten dargestellt.
Modus
Pegel
Kanal n
Modus
Impuls n
Pegel
Modus
Logik n
Unterer-Pegel-Oberer
* Zwischen Logik und Impuls kann
umgeschaltet werden.
<Triggerpegel-Einstellungen>
Modus
Kanal n
Kombination
Trigger
Modus
Impuls n
Logik n
Modus
* Zwischen Logik und Impuls kann umgeschaltet werden.
* Legen Sie ein Alarmausgabeziel für jeden Kanal und Impuls/Logik fest.
Am Ausgabeziel findet für jeden Alarm ein OR-Verknüpfung statt.
Beispiel: Wenn Sie für Kanal 1 und Kanal 2 als Ausgabeziel 1 vorgeben, für Kanal 3 und Kanal
4 das Ausgabeziel 2, erfolgt die Alarmauslösung an Alarmausgang 1, wenn einer der Kanäle 1
und 2 die Bedingung erfüllt. Erfüllt einer der Kanäle 3 und 4 die Bedingung, erfolgt die
Alarmausgabe am Alarmausgang 2.
Cursor hierhin führen
und zum Öffnen des
folgenden Einstell-
bildschirms ENTER
drücken.
KAPITEL 3 Einstellungen und Messung
Pegel
Alarmausgang n
Pegel
Pegel
<Alarmpegel-Einstellungen>
Cursor hierhin führen
und zum Öffnen des
folgenden Einstell-
bildschirms ENTER
drücken.
3−33
