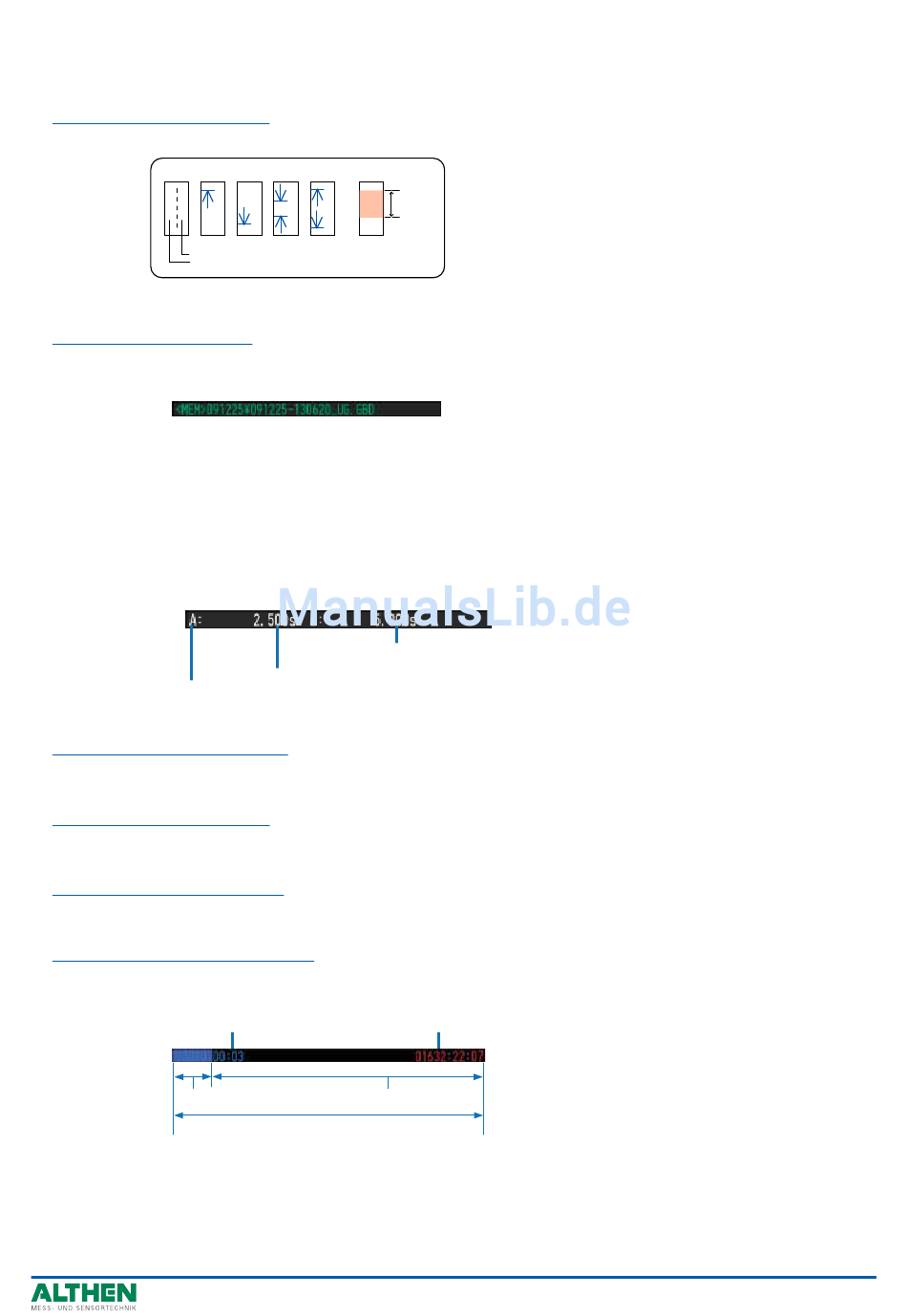

13. Anzeige virtueller Stift
Zeigt die Signalpositionen, Triggereinstellungen und Alarmbereiche der einzelnen Kanäle an.
Trigger-Position
Steigend Fallend
Stop-Position
Start-Position
14. Anzeige Dateiname
(1) Während der Datenaufzeichnung
Während der Datenaufzeichnung wird der Name der Aufzeichnungsdatei angezeigt.
* Wenn die Ring-Speicheraufzeichnung aktiv ist, wird ein Dateiname mit der Endung "_RINGx" angezeigt
(wobei x für eine Zahl steht), der tatsächliche Dateiname enthält den Teil "_RINGx" jedoch nicht.
Wäre beim obigen Dateinamen die Ring-Aufzeichnung auf EIN geschaltet, würde als Dateiname
"<MEM>091225\091225-130620_UG_RING4.GBD" angezeigt werden, die tatsächlich erstellte Datei
würde aber "<MEM>091225\091225-130620_UG.GBD" heißen.
• Nähere Einzelheiten zu Einstellungen für die Ring-Aufzeichnung siehe Seite 3-28.
(2) Während der Datenwiedergabe
Während einer Datenwiedergabe werden die Angaben zur Zeitachse des Cursors angezeigt.
Ausgewählter Cursor
15. Untere Messwertgrenze
Zeigt die untere Messwertgrenze des aktuell aktiven Kanals an.
16. Anzeige Signalverlauf
Hier werden die Eingangssignalkurven angezeigt.
17. Obere Messwertgrenze
Zeigt die obere Messwertgrenze des aktuell aktiven Kanals an.

18. Datenaufzeichnungsbalken

(1) Während der Datenaufzeichnung
Zeigt die verstrichene Zeit und die Speichernutzung an.
Verstrichene Zeit
Größe des belegten Speichers Größe des verfügbaren Speichers
Wenn beispielsweise 256 MB USB-Speicher installiert sind und hiervon 96 MB vor der Datenaufzeichnung
bereits belegt sind, ist die Speicherkapazität 256 MB, die Größe des bereits belegten Speichers 96
MB, und die verbleibende Speicherkapazität liegt bei etwa 160 MB. Mit fortschreitender Dauer der
Datenaufzeichnung nimmt der Umfang des belegten Speichers zu, die Kapazität des freien Speichers
nimmt ab.
Alarmbereich
Innerhalb Außerhalb
Zeidifferenz zwischen Cursor A und B
Zeit, auf die der Cursor weist
Für die Aufzeichnung verbleibende Zeit
Gesamt-Speichergröße
KAPITEL 3 Einstellungen und Messung
3−5
