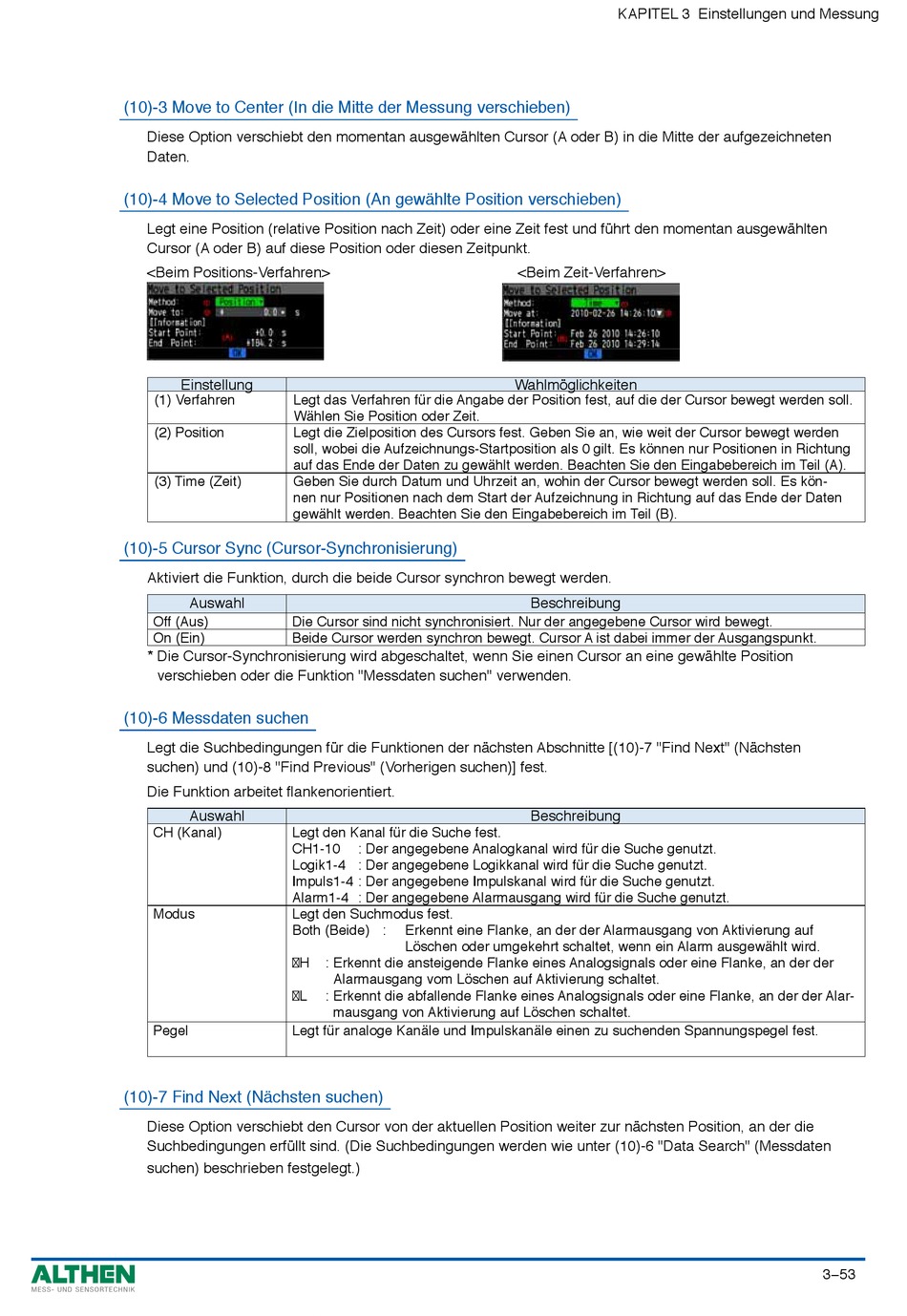

(10)-3 Move to Center (In die Mitte der Messung verschieben)
Diese Option verschiebt den momentan ausgewählten Cursor (A oder B) in die Mitte der aufgezeichneten
Daten.
(10)-4 Move to Selected Position (An gewählte Position verschieben)
Legt eine Position (relative Position nach Zeit) oder eine Zeit fest und führt den momentan ausgewählten
Cursor (A oder B) auf diese Position oder diesen Zeitpunkt.
<Beim Positions-Verfahren>
Einstellung
(1) Verfahren Legt das Verfahren für die Angabe der Position fest, auf die der Cursor bewegt werden soll.
Wählen Sie Position oder Zeit.
(2) Position Legt die Zielposition des Cursors fest. Geben Sie an, wie weit der Cursor bewegt werden
soll, wobei die Aufzeichnungs-Startposition als 0 gilt. Es können nur Positionen in Richtung
auf das Ende der Daten zu gewählt werden. Beachten Sie den Eingabebereich im Teil (A).
(3) Time (Zeit) Geben Sie durch Datum und Uhrzeit an, wohin der Cursor bewegt werden soll. Es kön-
nen nur Positionen nach dem Start der Aufzeichnung in Richtung auf das Ende der Daten
gewählt werden. Beachten Sie den Eingabebereich im Teil (B).

(10)-5 Cursor Sync (Cursor-Synchronisierung)

Aktiviert die Funktion, durch die beide Cursor synchron bewegt werden.
Auswahl
Off (Aus) Die Cursor sind nicht synchronisiert. Nur der angegebene Cursor wird bewegt.
On (Ein) Beide Cursor werden synchron bewegt. Cursor A ist dabei immer der Ausgangspunkt.
* Die Cursor-Synchronisierung wird abgeschaltet, wenn Sie einen Cursor an eine gewählte Position
verschieben oder die Funktion "Messdaten suchen" verwenden.

(10)-6 Messdaten suchen

Legt die Suchbedingungen für die Funktionen der nächsten Abschnitte [(10)-7 "Find Next" (Nächsten
suchen) und (10)-8 "Find Previous" (Vorherigen suchen)] fest.
Die Funktion arbeitet flankenorientiert.
Auswahl
CH (Kanal) Legt den Kanal für die Suche fest.
CH1-10
Logik1-4 : Der angegebene Logikkanal wird für die Suche genutzt.
Impuls1-4 : Der angegebene Impulskanal wird für die Suche genutzt.
Alarm1-4 : Der angegebene Alarmausgang wird für die Suche genutzt.
Modus Legt den Suchmodus fest.
Both (Beide) :
↑H
↑L
Pegel Legt für analoge Kanäle und Impulskanäle einen zu suchenden Spannungspegel fest.
(10)-7 Find Next (Nächsten suchen)
Diese Option verschiebt den Cursor von der aktuellen Position weiter zur nächsten Position, an der die
Suchbedingungen erfüllt sind. (Die Suchbedingungen werden wie unter (10)-6 "Data Search" (Messdaten
suchen) beschrieben festgelegt.)
: Der angegebene Analogkanal wird für die Suche genutzt.
Erkennt eine Flanke, an der der Alarmausgang von Aktivierung auf
Löschen oder umgekehrt schaltet, wenn ein Alarm ausgewählt wird.
: Erkennt die ansteigende Flanke eines Analogsignals oder eine Flanke, an der der
Alarmausgang vom Löschen auf Aktivierung schaltet.
: Erkennt die abfallende Flanke eines Analogsignals oder eine Flanke, an der der Alar-
mausgang von Aktivierung auf Löschen schaltet.
KAPITEL 3 Einstellungen und Messung
<Beim Zeit-Verfahren>
Wahlmöglichkeiten
Beschreibung
Beschreibung
3−53
