KAPITEL 3 Einstellungen und Messung

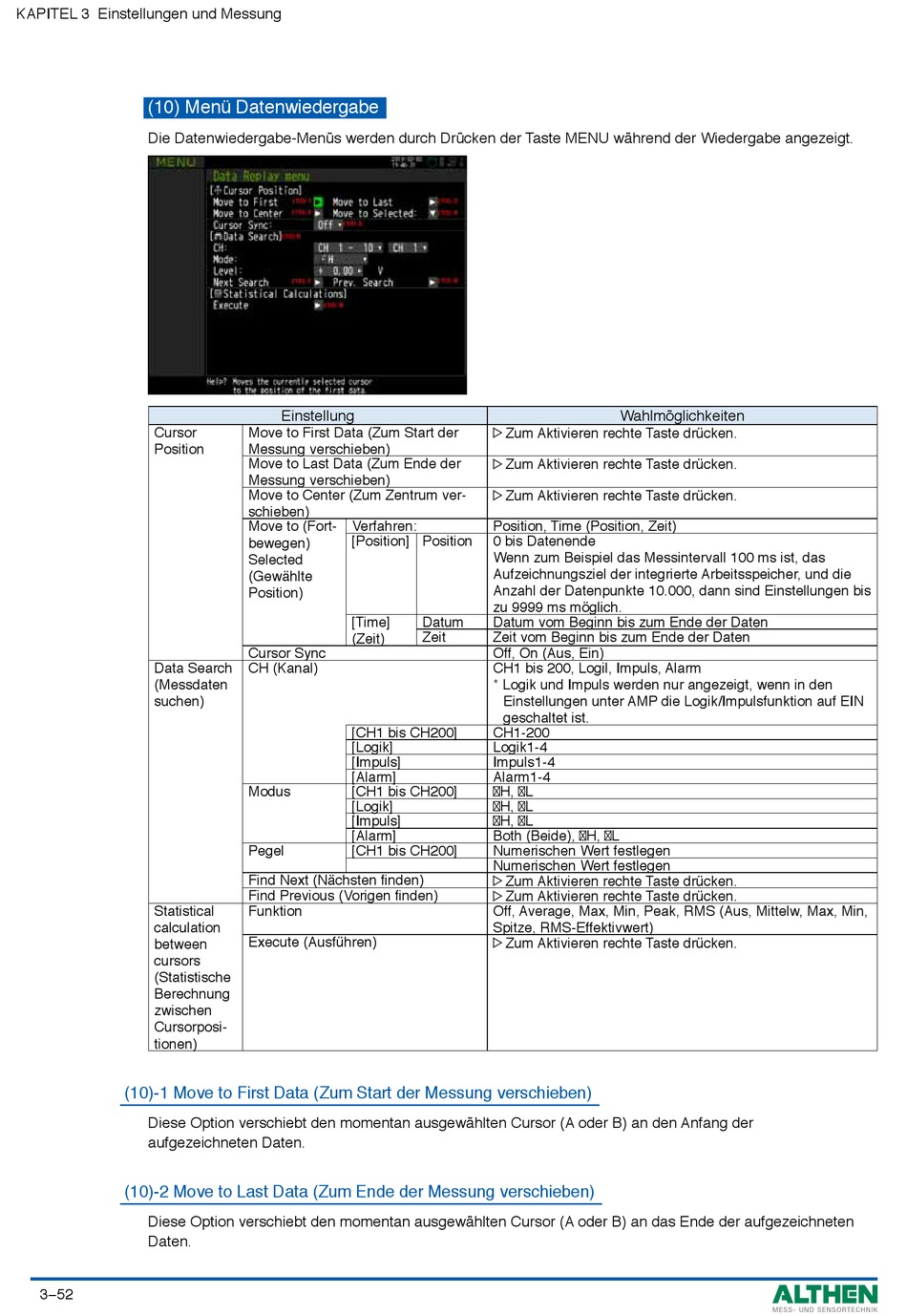

(10) Menü Datenwiedergabe
Die Datenwiedergabe-Menüs werden durch Drücken der Taste MENU während der Wiedergabe angezeigt.
Cursor
Position
Data Search
(Messdaten
suchen)
Statistical
calculation
between
cursors
(Statistische
Berechnung
zwischen
Cursorposi-
tionen)
(10)-1 Move to First Data (Zum Start der Messung verschieben)
Diese Option verschiebt den momentan ausgewählten Cursor (A oder B) an den Anfang der
aufgezeichneten Daten.
(10)-2 Move to Last Data (Zum Ende der Messung verschieben)
Diese Option verschiebt den momentan ausgewählten Cursor (A oder B) an das Ende der aufgezeichneten
Daten.
3−52
Einstellung
Move to First Data (Zum Start der
Messung verschieben)
Move to Last Data (Zum Ende der
Messung verschieben)
Move to Center (Zum Zentrum ver-
schieben)
Move to (Fort- Verfahren:
[Position] Position
bewegen)
Selected
(Gewählte
Position)
[Time]
(Zeit)
Cursor Sync
CH (Kanal)
[CH1 bis CH200]
[Logik]
[Impuls]
[Alarm]
Modus [CH1 bis CH200]
[Logik]
[Impuls]
[Alarm]
Pegel [CH1 bis CH200]
Find Next (Nächsten finden)
Find Previous (Vorigen finden)
Funktion
Execute (Ausführen)
Zum Aktivieren rechte Taste drücken.
Zum Aktivieren rechte Taste drücken.
Zum Aktivieren rechte Taste drücken.
Position, Time (Position, Zeit)
0 bis Datenende
Wenn zum Beispiel das Messintervall 100 ms ist, das
Aufzeichnungsziel der integrierte Arbeitsspeicher, und die
Anzahl der Datenpunkte 10.000, dann sind Einstellungen bis
zu 9999 ms möglich.
Datum Datum vom Beginn bis zum Ende der Daten
Zeit Zeit vom Beginn bis zum Ende der Daten
Off, On (Aus, Ein)
CH1 bis 200, Logil, Impuls, Alarm
* Logik und Impuls werden nur angezeigt, wenn in den
Einstellungen unter AMP die Logik/Impulsfunktion auf EIN
geschaltet ist.
CH1-200
Logik1-4
Impuls1-4
Alarm1-4
↑H, ↑L
↑H, ↑L
↑H, ↑L
Both (Beide), ↑H, ↑L
Numerischen Wert festlegen
Numerischen Wert festlegen
Zum Aktivieren rechte Taste drücken.
Zum Aktivieren rechte Taste drücken.
Off, Average, Max, Min, Peak, RMS (Aus, Mittelw, Max, Min,
Spitze, RMS-Effektivwert)
Zum Aktivieren rechte Taste drücken.
Wahlmöglichkeiten
