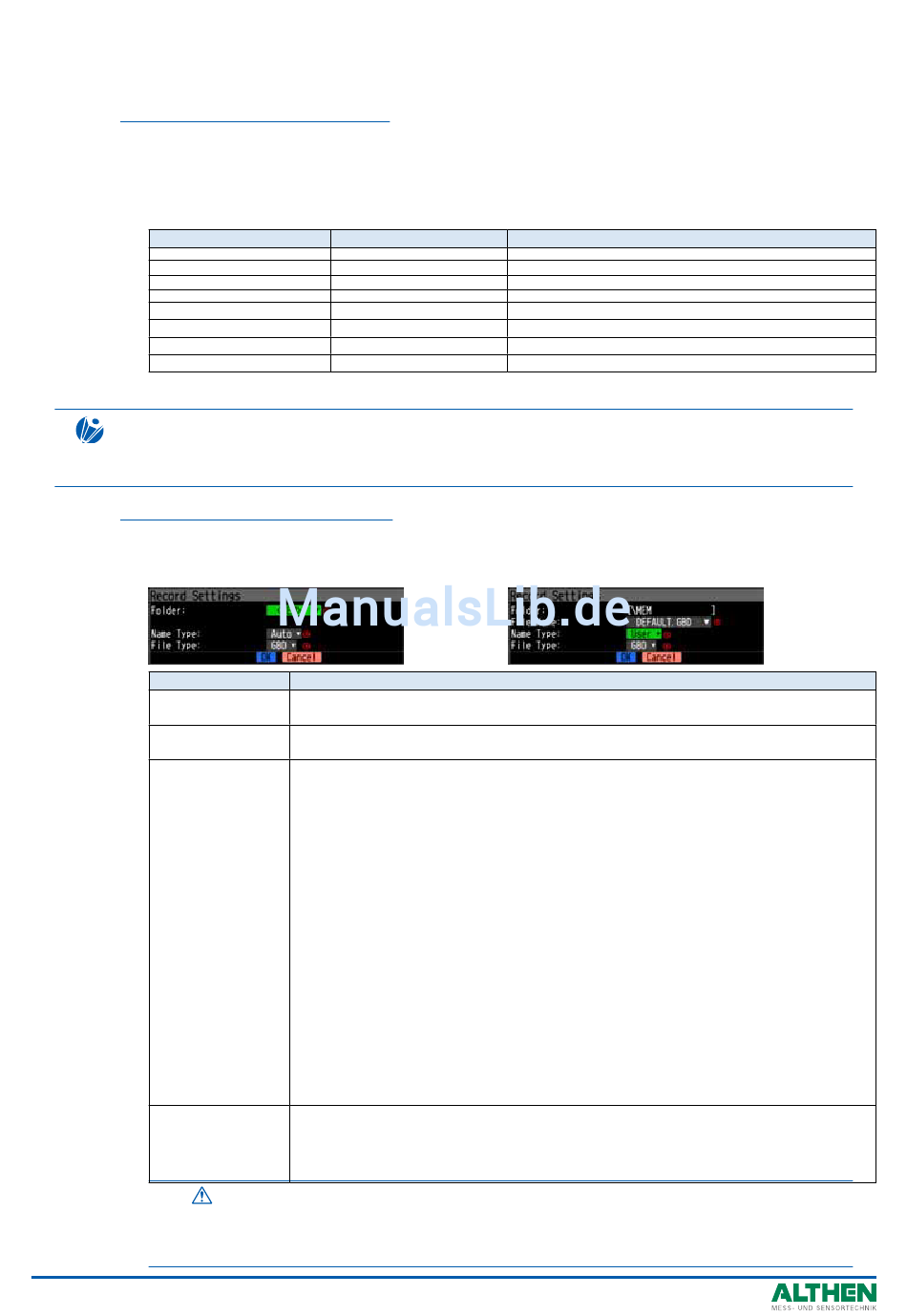

KAPITEL 3 Einstellungen und Messung
(2)-1 Sampling interval (Abtastrate)
Legt die Abtastrate für die Datenaufzeichnung fest.
Die folgende Tabelle zeigt, welche Werte für die Anzahl der Messkanäle und die Abtastrate eingestellt
werden können.
Sind die Daten aufgrund von Störungen (Rauschen ) instabil, dann stellen Sie die Abtastrate so ein, dass die
digitale Filterfunktion wirksam wird.
Anzahl Messkanäle
51 Kanäle bis 100 Kanäle
101 bis 200 Kanäle
*1: "Anzahl der Messkanäle" entspricht der Anzahl der Kanäle, deren Eingangseinstellung NICHT auf "OFF" gesetzt ist.
*2: Bei Messintervallen von 10, 20 und 50 ms kann die Temperatureinstellung nicht gewählt werden.
PRÜFEN
Um die digitale Filterfunktion verwenden zu können, muss die Versorgungsfrequenz des Netzteils korrekt eingestellt werden.
Folgen Sie den Anweisungen auf Seite 3-30, um sicherzustellen, dass die Einstellungen korrekt sind.

(2)-2 Name der Aufzeichnungsdatei

Geben Sie den Namen einer Datei oder des Ordners an, in der/dem die erfassten Daten gespeichert
werden sollen.
<Bei automatischer Namensvergabe>
Einstellung
(1) Folder (Ordner)
(2) File (Datei)
(3) Name Type (Typ
Namensvergabe)
(4) File Type
(Dateityp)
3−26
Zulässiges Messintervall
*1
1 Kanäle 10 ms oder langsamer *2
2 Kanäle 20 ms oder langsamer *2
3 bis 5 Kanäle 50 ms oder langsamer *2
6 bis 10 Kanäle 100 ms oder langsamer
11 bis 20 Kanäle 200ms oder langsamer
21 bis 50 Kanäle 500ms oder langsamer
Geben Sie einen Ordner für die Aufzeichnung (oder Speicherung) der Daten an. Einzel-
heiten siehe 3-49, "Dateifenster".
Geben Sie eine Datei für die Aufzeichnung (oder Speicherung) der Daten an. Einzelheiten
siehe 3-49, "Dateifenster".
Legen Sie fest, wie die Dateinamen vergeben werden.
Auto
Arbitrary (Gezielt) : Daten werden in Datei aufgezeichnet, deren Name eingegeben wurde.
Sequential number (Sequentielle Zahl)
* Wenn ein Dateiname bereits vorhanden ist, wird am Ende der Datei _CP* angefügt, um ein
Überschreiben zu verhindern. Der Stern (*) steht für eine Zahl.
Beispiel: TEST_CP1.GBD
Legt das Dateiformat für die Speicherung fest.
GBD : Erstellung einer Datei im proprietären Graphtec-Binärformat
* Dadurch kann eine Datenmanipulation verhindert werden.
CSV : Erstellung einer Datei im Textformat
* Die Wiedergabe auf dem GL820 ist nicht möglich.
VORSICHT
Erstellen Sie zum Speichern von Dateien zunächst einen Ordner und speichern Sie die Dateien danach
in diesem Ordner. Unabhängig von der verfügbaren Speicherkapazität können im Stammverzeichnis des
GL220 möglicherweise keine Dateien gespeichert werden.
Abtastrate mit möglicher Aktivierung d. Digitalfilters
1s oder langsamer
2s oder langsamer
<Bei gezielter Namensvergabe>
Beschreibung
:Dateiname wird automatisch vergeben.
Beispiel: 20050101-123456_UG.GBD
Numerischer Teil : Datei-Erstellungsdatum
* In diesem Beispiel wurde die Datei am 1. Januar 2005
um 12:34:56 Uhr erstellt
UG : Nummer des Anwenders (Users), der Daten aufzeichnet
UG: Guest (Gast)
U1: User 1
U2: User 2
GBD : Dateiformat GBD
(Binärformat)
CSV (Textformat)
: Es wird eine Datei mit einem Namen aus gezielter
Eingabe gefolgt von einer sequentiellen Zahl erstellt.
Beispiel: Wenn der Dateiname "TEST" lautet
Erste Datei : TEST_SER1.GBD
Zweite Datei : TEST_SER2.GBD
Dritte Datei : TEST_SER3.GBD
50 ms oder langsamer
125 ms oder langsamer
250 ms oder langsamer
500 ms oder langsamer
1s oder langsamer
2s oder langsamer
5s oder langsamer
10s oder langsamer
