KAPITEL 2 Prüfung und Vorbereitung
●

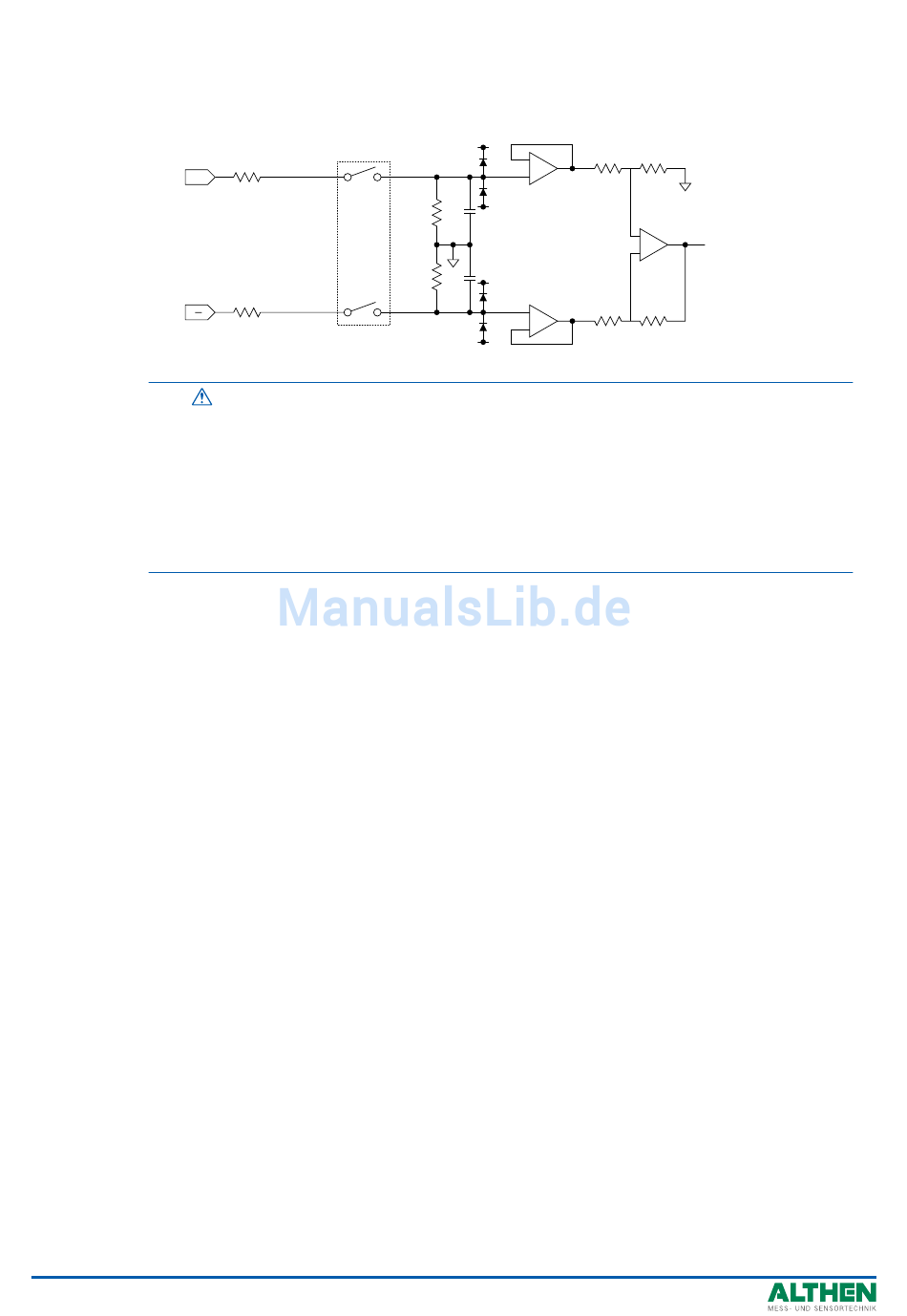

Schaltbild der Eingangsschaltung für den Analogeingang (Spannungen, Thermoelemente)
2−22
＋
50 Ω
50 Ω
Kanalschaltrelais
VORSICHT
Die Eingangsschaltung ist mit Kondensatoren ausgestattet, um die Fähigkeit zur Rauschminderung zu erhöhen.
Wenn die Eingänge nach der Spannungsmessung getrennt wurden, verbleibt eine gewisse elektrische Ladung.
Schließen Sie vor Beginn einer weiteren Messung die (+)- und (-)-Klemmen kurz, um die Entladung zu
ermöglichen.
Der GL820 arbeitet mit einem Abtastsystem.
Im offenen Zustand, in dem kein Signaleingang in die Eingangsanschlüsse erfolgt, können die
Messergebnisse durch die Signale von anderen Kanälen beeinträchtigt werden. Schalten Sie in diesem Fall die
Eingangseinstellung auf AUS oder schließen Sie den betreffenden Eingang (+/-) kurz.
Wenn die Signaleinspeisung ordnungsgemäß erfolgt, werden die Messergebnisse nicht von anderen Kanälen
beeinträchtigt.
500 kΩ
0,05 µF
0,05 µF
500 kΩ
