KAPITEL 2 Prüfung und Vorbereitung

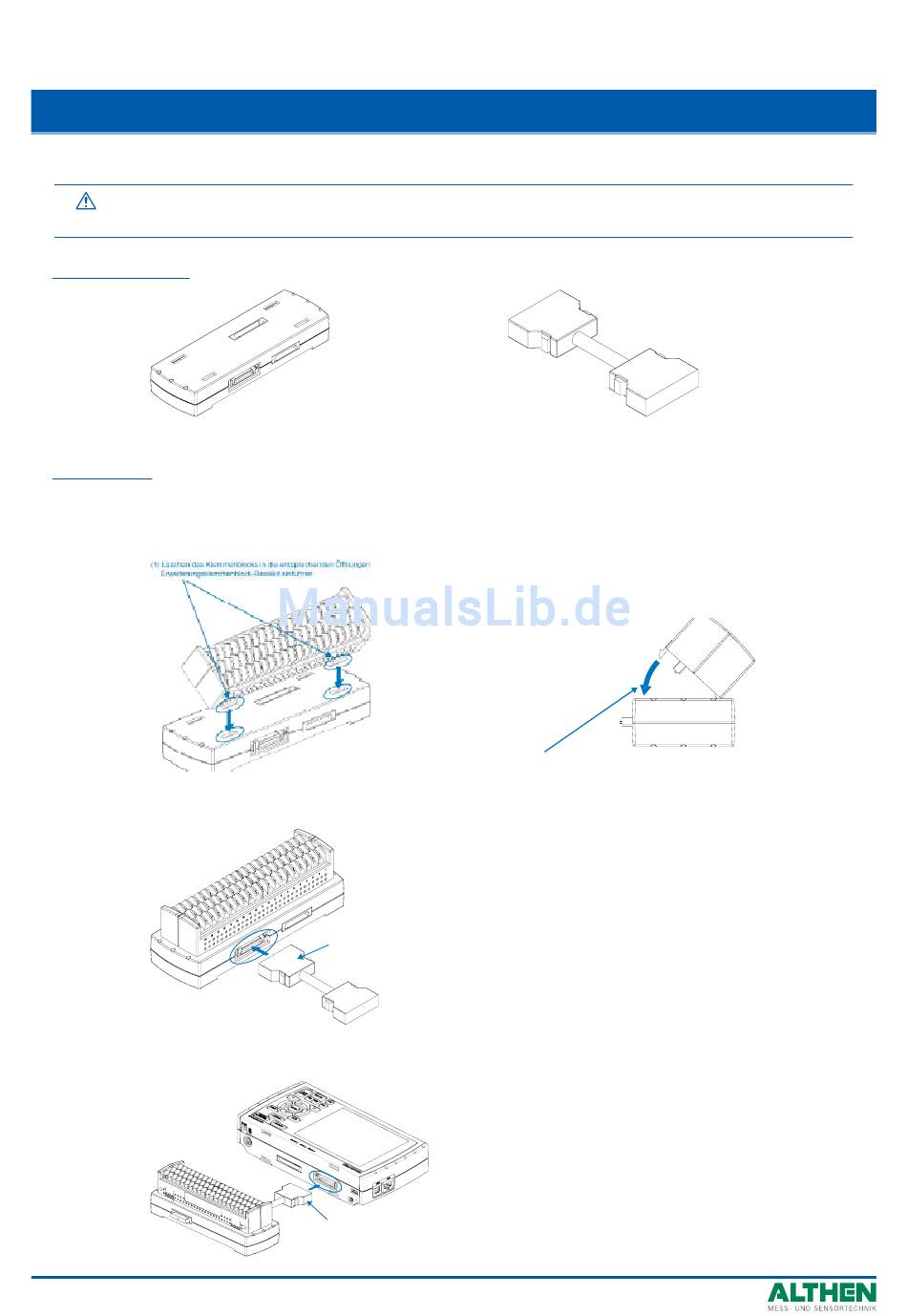

2.12 Installieren der Erweiterungsklemmenblock-Basiseinheit (B-537)
Installieren Sie die Erweiterungsklemmenblock-Basiseinheit wie unten beschrieben.
VORSICHT
Achten Sie darauf, dass der GL820 beim Installieren der Erweiterungsklemmenblöcke ausgeschaltet ist (OFF).

B-537 Kit-Inhalt

Erweiterungsklemmenblock-Basiseinheit: 1
Installieren
(1) Entfernen Sie den am GL820 installierten Klemmenblock (siehe 2-11).
(2) Führen Sie die Laschen des Klemmenblocks in die entsprechenden Öffnungen der Basiseinheit für den
Erweiterungsklemmenblock ein und drücken Sie den Block bis zum sicheren Einrasten der Laschen ein.
Schließen Sie das Erweiterungsklemmenblock-Kabel an die Erweiterungsklemmenblock-Basiseinheit an.
* Stecken Sie den Kabelstecker fest in den Anschluss.
(4) Schließen Sie das andere Ende des Erweiterungsklemmenblock-Kabels an den GL820 an.
* Stecken Sie den Kabelstecker fest in den Anschluss.
2−18
Erweiterungsklemmenblock-Kabel
Erweiterungsklemmenblock-Kabel
Erweiterungsklemmenblock-Kabel: 1
(2) Block bis zum sicheren Einrasten in Pfeilrichtung hineindrücken.
