6-10.

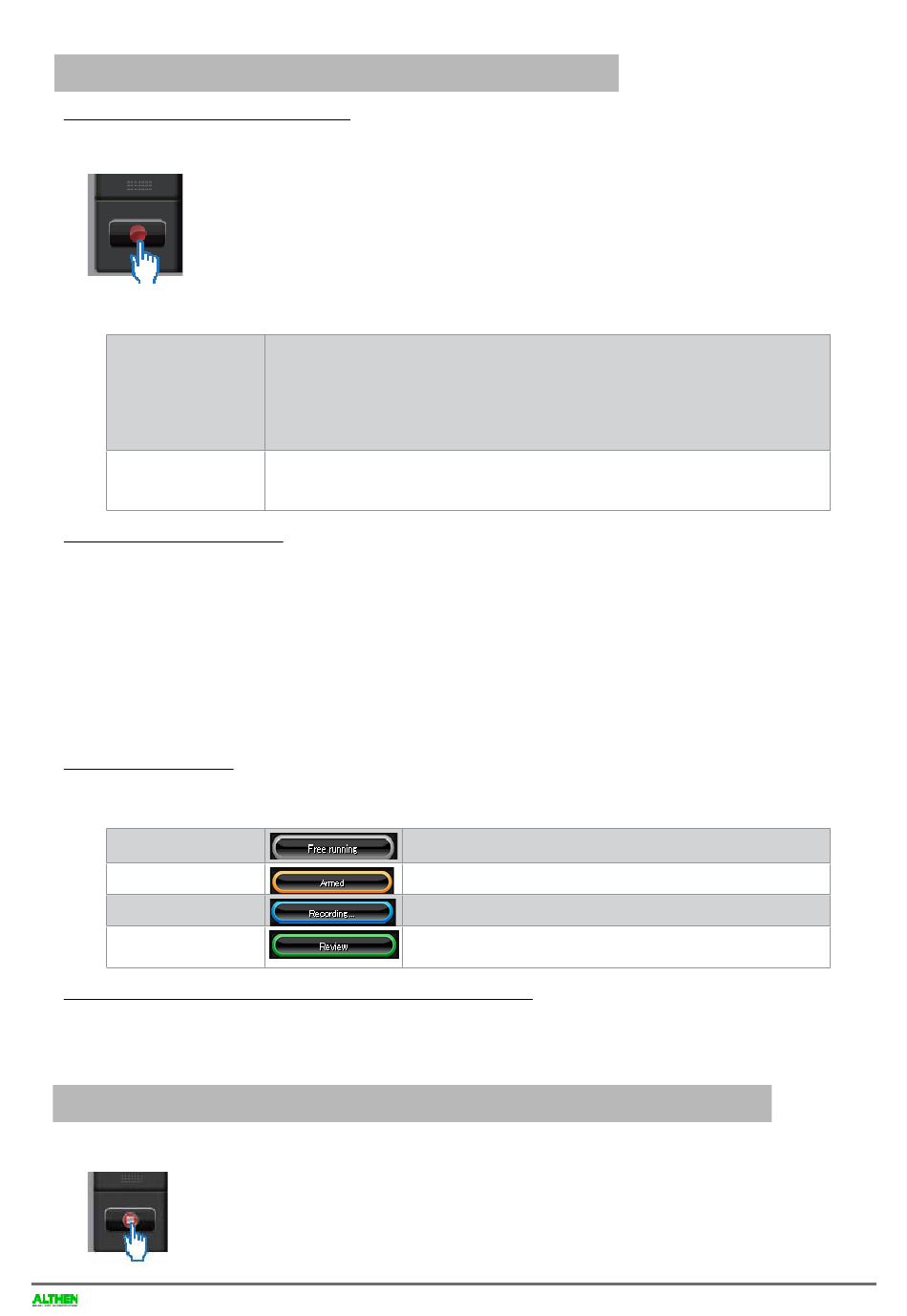

Aufzeichnen mit GL-Connection

6-10-1. Schaltfläche Aufzeichnungsstart
Klicken Sie zum Starten/Beenden der Datenaufzeichnung im Steuerfeld auf die Schaltfläche Aufzeichnungsstart/
Aufzeichnungsstop.
Das Aufzeichnungsverfahren unterscheidet sich abhängig davon, ob zur Aufzeichnung das integrierte RAM der
GL7000 oder ein Datenträger verwendet wird.
Internes RAM
Datenträger

6-10-2. Komprimierte Dateien

Um das Lesen der daten bei der Wiedergabe zu beschleunigen, erzeugt diese Software bei PC-Aufzeichnung
automatisch 3 komprimierte Dateien mit den aufgezeichneten Daten. (Die 3 erzeugten Dateien heißen „dateiname_
T1.GMD", „dateiname_T2.GMD" und „dateiname_T3.GMD".)
*Durch die Komprimierung entfallen keine Signal-Spitzenwerte, weil die Unterabtastung auf dem Signal-
Spitzenwert basiert. Darüber hinaus wird durch das Löschen der komprimierten Datei zwar die Schnelligkeit
der Datenwiedergabe reduziert, es ist aber weiterhin eine Wiedergabe der aufgezeichneten Daten möglich. Die
eigentlichen Daten werden durch die Komprimierung nicht beeinträchtigt.
Nähere Einzelheiten finden Sie im Bedienungshandbuch zum Programm auf der CD-ROM.

6-10-3. Statusanzeige

Die Statusanzeige gibt den Status der aktuell laufenden Funktion an.
Inhalt der Statusanzeige
Freilauf
Trigger-Bereitschaft
Datenaufzeichnung
Wiedergabe
6-10-4. Wiedergabe von Datendateien während einer Aufzeichnung
Eine Datendatei kann auch während einer laufenden Aufzeichnung wiedergegeben werden. Es können nur
abgeschlossene Datendateien wiedergegeben werden, bei denen die Aufzeichnung bereits beendet ist. Geben Sie
die aufgezeichneten Dateien so wieder, wie es unter „6.12 Wiedergabe über GL-Connection" beschrieben ist.
6-11. Stoppen der Aufzeichnung über GL-Connection
Durch Anklicken von „Warten auf Trigger" oder der Schaltfläche „Aufzeichnung Start/Stop" bei laufender
Aufzeichnung kann die Aufzeichnung gestoppt werden.
ALTHEN GmbH • Frankfurter Str. 150-152 • 65779 Kelkheim • Telefon +49 (0)6195 / 70060 • info@althen.de • www.althen.de
Aufzeichnen im integrierten RAM des Hauptmoduls. Das integrierte RAM wird
gelöscht, wenn die Stromversorgung des Hauptmoduls unterbrochen/abgeschaltet
wird. Die Aufzeichnung kann in hoher Geschwindigkeit mit einer maximalen
Abtastrate von 1 ms erfolgen. Für die Wiedergabe von Daten auf einem PC müssen
die Daten nach Abschluss der Aufzeichnung zur Hauptmodul-Wiedergabe oder zum
PC übertragen werden.
Aufzeichnung der Daten im integrierten Flashspeicher, der Erweiterungs-SD Card
oder dem Erweiterungs-SSD-Modul. Wenn zur der integrierte Flashspeicher oder
die externe SD Card gewählt wird, kann gleichzeitig eine PC-Aufzeichnung erfolgen.
Verbindung zum GL-Instrument ohne Aufzeichnung
Warten auf Triggererkennung, Aufzeichnungsstatus aktiviert
Aufzeichnungsstatus aktiv, Daten werden aufgezeichnet
Datei wird wiedergegeben, Hauptmodul-Daten werden
abgespielt
