Einstellungen und Messung

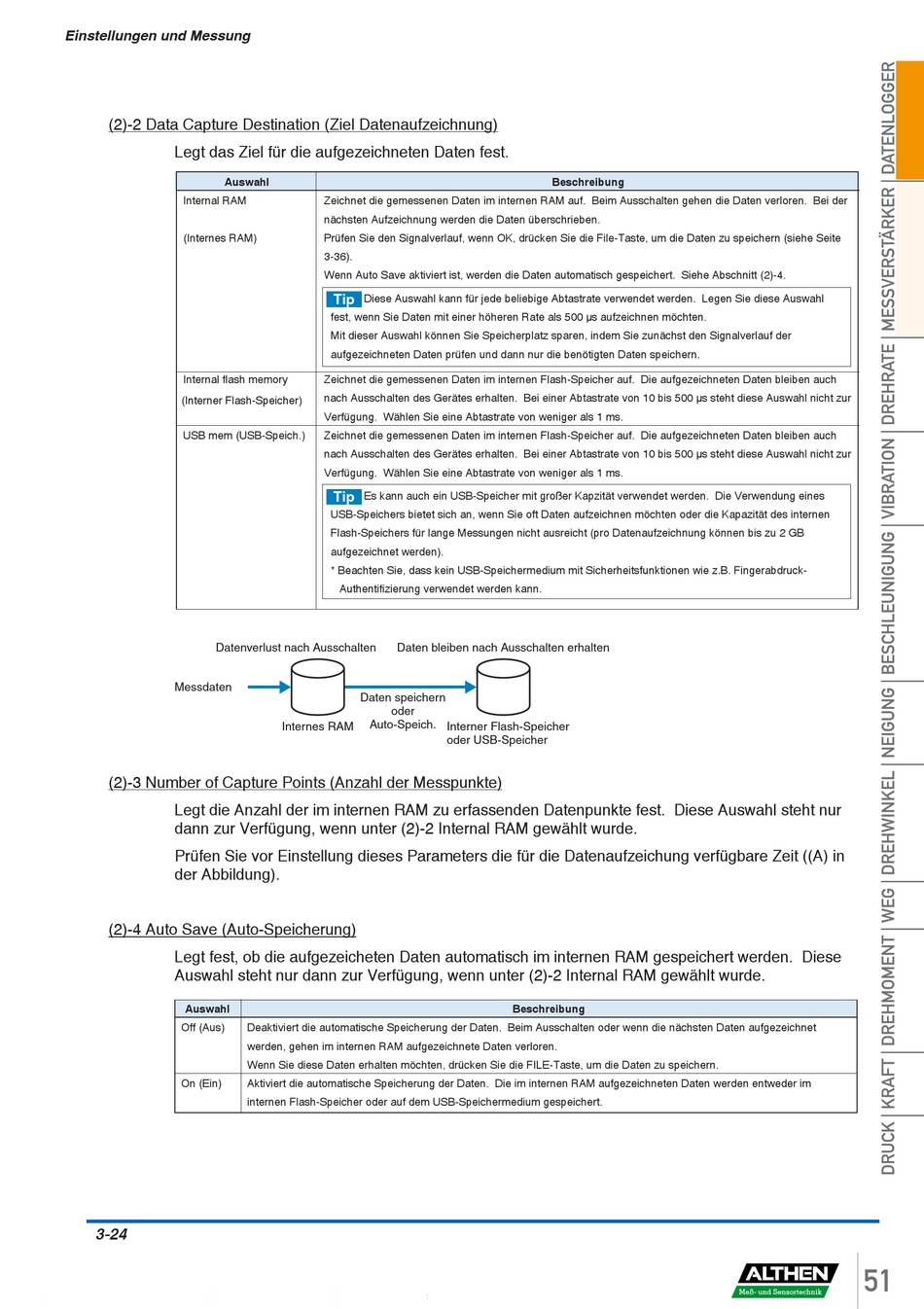

(2)-2 Data Capture Destination (Ziel Datenaufzeichnung)
Legt das Ziel für die aufgezeichneten Daten fest.
Auswahl
Internal RAM
(Internes RAM)
Internal ash memory
(Interner Flash-Speicher)
USB mem (USB-Speich.)
Datenverlust nach Ausschalten
Messdaten
(2)-3 Number of Capture Points (Anzahl der Messpunkte)
Legt die Anzahl der im internen RAM zu erfassenden Datenpunkte fest. Diese Auswahl steht nur
dann zur Verfügung, wenn unter (2)-2 Internal RAM gewählt wurde.
Prüfen Sie vor Einstellung dieses Parameters die für die Datenaufzeichung verfügbare Zeit ((A) in
der Abbildung).
(2)-4 Auto Save (Auto-Speicherung)
Legt fest, ob die aufgezeicheten Daten automatisch im internen RAM gespeichert werden. Diese
Auswahl steht nur dann zur Verfügung, wenn unter (2)-2 Internal RAM gewählt wurde.
Auswahl
Off (Aus)
On (Ein)
3-24
Zeichnet die gemessenen Daten im internen RAM auf. Beim Ausschalten gehen die Daten verloren. Bei der
nächsten Aufzeichnung werden die Daten überschrieben.
Prüfen Sie den Signalverlauf, wenn OK, drücken Sie die File-Taste, um die Daten zu speichern (siehe Seite
3-36).
Wenn Auto Save aktiviert ist, werden die Daten automatisch gespeichert. Siehe Abschnitt (2)-4.
Tip
Diese Auswahl kann für jede beliebige Abtastrate verwendet werden. Legen Sie diese Auswahl
fest, wenn Sie Daten mit einer höheren Rate als 500 s aufzeichnen möchten.
Mit dieser Auswahl können Sie Speicherplatz sparen, indem Sie zunächst den Signalverlauf der
aufgezeichneten Daten prüfen und dann nur die benötigten Daten speichern.
Zeichnet die gemessenen Daten im internen Flash-Speicher auf. Die aufgezeichneten Daten bleiben auch
nach Ausschalten des Gerätes erhalten. Bei einer Abtastrate von 10 bis 500 s steht diese Auswahl nicht zur
Verfügung. Wählen Sie eine Abtastrate von weniger als 1 ms.
Zeichnet die gemessenen Daten im internen Flash-Speicher auf. Die aufgezeichneten Daten bleiben auch
nach Ausschalten des Gerätes erhalten. Bei einer Abtastrate von 10 bis 500 s steht diese Auswahl nicht zur
Verfügung. Wählen Sie eine Abtastrate von weniger als 1 ms.
Tip
Es kann auch ein USB-Speicher mit großer Kapzität verwendet werden. Die Verwendung eines
USB-Speichers bietet sich an, wenn Sie oft Daten aufzeichnen möchten oder die Kapazität des internen
Flash-Speichers für lange Messungen nicht ausreicht (pro Datenaufzeichnung können bis zu 2 GB
aufgezeichnet werden).
* Beachten Sie, dass kein USB-Speichermedium mit Sicherheitsfunktionen wie z.B. Fingerabdruck-
Authenti zierung verwendet werden kann.
Daten bleiben nach Ausschalten erhalten
Daten speichern
oder
Auto-Speich.
Internes RAM
Deaktiviert die automatische Speicherung der Daten. Beim Ausschalten oder wenn die nächsten Daten aufgezeichnet
werden, gehen im internen RAM aufgezeichnete Daten verloren.
Wenn Sie diese Daten erhalten möchten, drücken Sie die FILE-Taste, um die Daten zu speichern.
Aktiviert die automatische Speicherung der Daten. Die im internen RAM aufgezeichneten Daten werden entweder im
internen Flash-Speicher oder auf dem USB-Speichermedium gespeichert.
Beschreibung
Interner Flash-Speicher
oder USB-Speicher
Beschreibung
