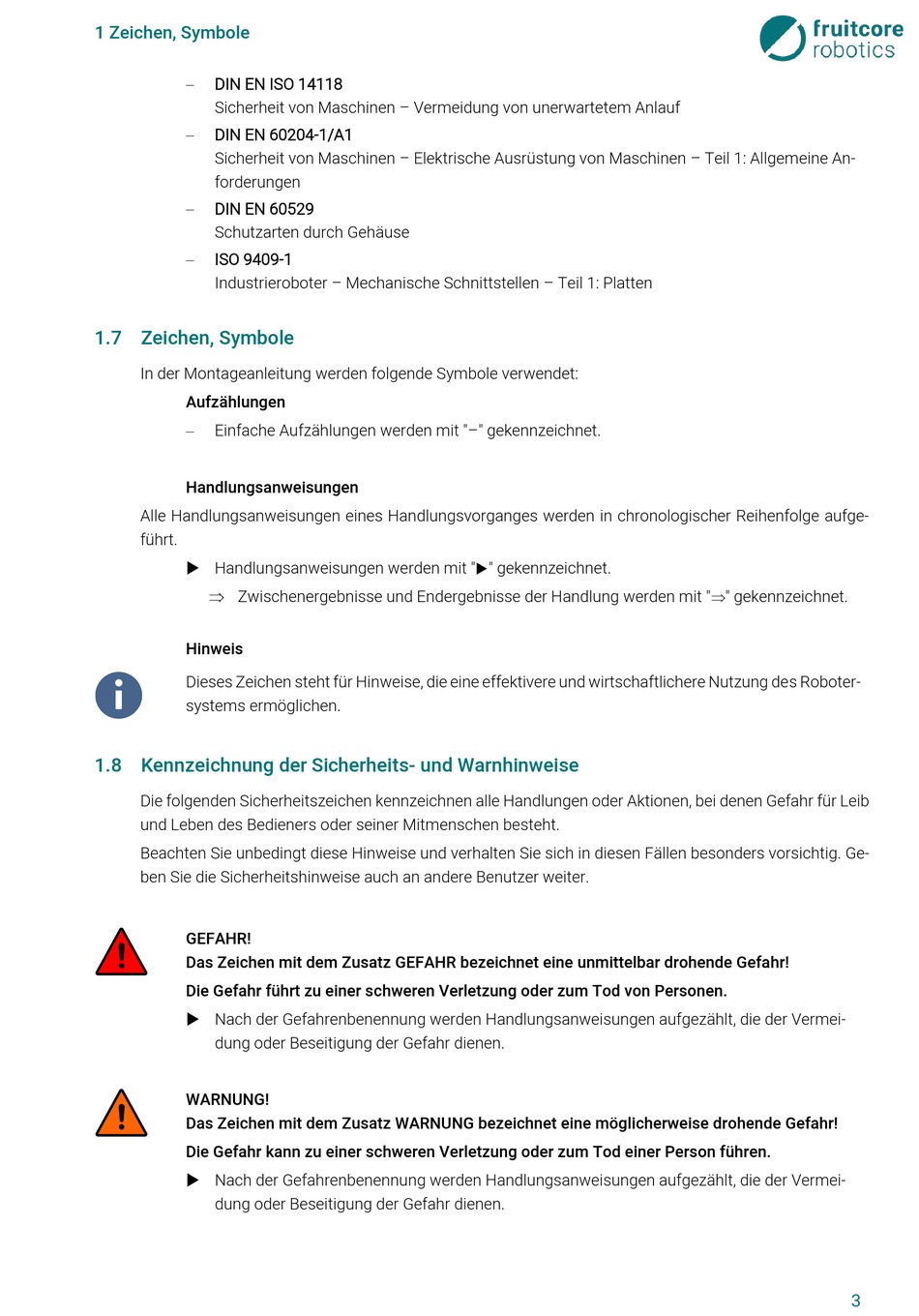

1 Zeichen, Symbole
DIN EN ISO 14118
Sicherheit von Maschinen – Vermeidung von unerwartetem Anlauf
DIN EN 60204-1/A1
Sicherheit von Maschinen – Elektrische Ausrüstung von Maschinen – Teil 1: Allgemeine An-
forderungen
DIN EN 60529
Schutzarten durch Gehäuse
ISO 9409-1
Industrieroboter – Mechanische Schnittstellen – Teil 1: Platten
1.7 Zeichen, Symbole
In der Montageanleitung werden folgende Symbole verwendet:
Aufzählungen
Einfache Aufzählungen werden mit "–" gekennzeichnet.
Handlungsanweisungen
Alle Handlungsanweisungen eines Handlungsvorganges werden in chronologischer Reihenfolge aufge-
führt.
Handlungsanweisungen werden mit "
Zwischenergebnisse und Endergebnisse der Handlung werden mit "
Hinweis
Dieses Zeichen steht für Hinweise, die eine effektivere und wirtschaftlichere Nutzung des Roboter-
systems ermöglichen.
1.8 Kennzeichnung der Sicherheits- und Warnhinweise
Die folgenden Sicherheitszeichen kennzeichnen alle Handlungen oder Aktionen, bei denen Gefahr für Leib
und Leben des Bedieners oder seiner Mitmenschen besteht.
Beachten Sie unbedingt diese Hinweise und verhalten Sie sich in diesen Fällen besonders vorsichtig. Ge-
ben Sie die Sicherheitshinweise auch an andere Benutzer weiter.
GEFAHR!
Das Zeichen mit dem Zusatz GEFAHR bezeichnet eine unmittelbar drohende Gefahr!
Die Gefahr führt zu einer schweren Verletzung oder zum Tod von Personen.
Nach der Gefahrenbenennung werden Handlungsanweisungen aufgezählt, die der Vermei-
dung oder Beseitigung der Gefahr dienen.
WARNUNG!
Das Zeichen mit dem Zusatz WARNUNG bezeichnet eine möglicherweise drohende Gefahr!
Die Gefahr kann zu einer schweren Verletzung oder zum Tod einer Person führen.
Nach der Gefahrenbenennung werden Handlungsanweisungen aufgezählt, die der Vermei-
dung oder Beseitigung der Gefahr dienen.
" gekennzeichnet.
" gekennzeichnet.
3
