Sicheres Abschalten der allgemeinen digitalen Ausgänge
Die digitalen Ausgänge DO01 bis DO16 werden über eine
Brücke an X17.7/X17.8 von der +24V-Stromversorgung
gespeist. Im Auslieferungszustand ist hierzu eine Brücke
eingesetzt. Wird diese Brücke und die zugehörige Masse-
verbindung zu den angeschlossenen Aktoren über ein Si-
cherheits-Relais-Paar geführt, können diese sicherheitsre-
levant abgeschaltet werden (siehe Verdrahtungsbeispiel
Sicheres Abschalten der digitalen Ausgänge
sicherheitsrelevante Funktionen verwendet werden, wenn daran angeschlossene Aktuatoren sich bei
Spannungsfreiheit im sicheren Zustand befinden.
6.4.6
+24 V-Stromversorgung

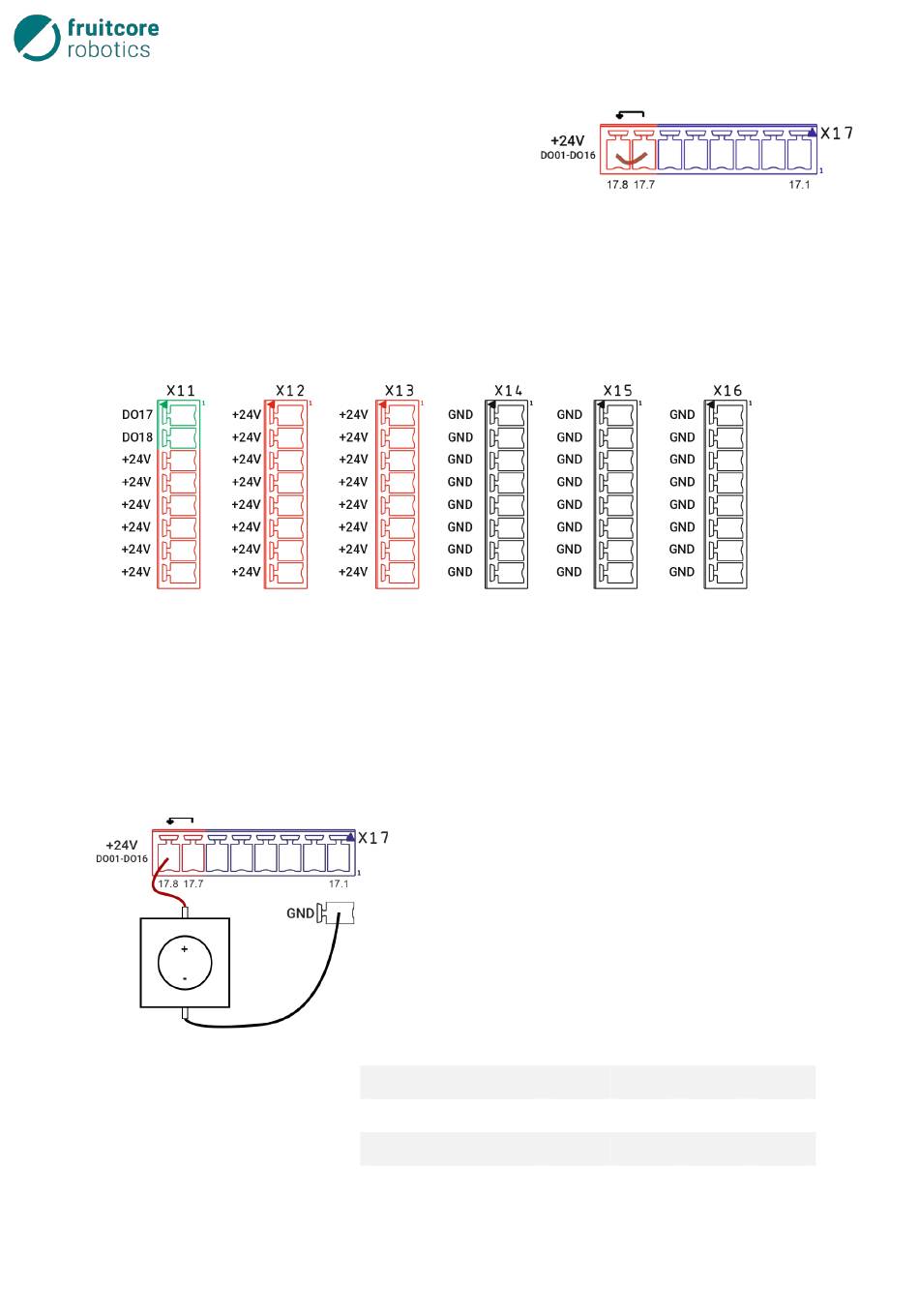

Abb. 6-14:
Stromversorgung +24 V
Für die Stromversorgung von externen Geräten stehen 22 +24 V-Anschlüsse und 24 Masseanschlüsse
zur Verfügung. Alle +24 V Anschlüsse und die allgemeinen digitalen Ausgänge DO01-DO16 zusammen
können bis maximal 7 A belastet werden. Bei einer kurzzeitigen Überschreitung des Gesamtstroms wird
die Entnahme auf diese 7 A begrenzt, bei einer anhaltenden Überschreitung (z. B. durch Kurzschluss) wird
die +24 V-Stromversorgung abgeschaltet. Die sicherheitsrelevanten Ausgänge sowie die digitalen Aus-
gänge DO17-DO18 sind hiervon nicht betroffen. Bei einer Abschaltung wird nach etwa 500 ms versucht
die Stromversorgung wieder einzuschalten, gelingt dies nicht wird alle 500 ms immer wieder ein neuer
Versuch gestartet.
Abb. 6-15: Einspeisung einer
externen Stromversorgung
42
, S.47). Somit können diese normalen digitalen Ausgänge für
Ebenso kann eine externe +24 V-Spannungsversorgung auf
Klemme X17.8 gelegt werden (siehe nebenstehendes Bild).
Somit ist es möglich die allgemeinen digitalen Ausgänge
DO01-16 mit einer externen Spannungsversorgung zu betrei-
ben, wenn die Masseverbindung der externen Spannungs-
quelle mit der Masse der horstCONTROL verbunden wird. Die
zulässigen Werte für eine externe Stromversorgung sind in
folgender Tabelle gegeben:
Stromversorgung
intern: Spannung
intern: Strom
extern: Spannung
extern: Strom
Tabelle 6-8: Kennwerte der +24 V-Stromversorgung
6 horstCONTROL E/A
Abb. 6-13: Brücke für Stromversorgung
DO01-16
min.
typ.
max.
23,5
24
24,5
0
-
7
15
24
30
0
-
10
Einheit
V
A
V
A
