1.
Schieben Sie das Werkzeug voll und ganz, mit dem runden Ende zuerst,
nach oben auf den Dorn; dabei muss sich der Rühr-/Gefrierdraht in der in
Abb. 8 gezeigten Position befinden.
2.
Biegen Sie ggf. den Metallschaft des Fühlers vorsichtig von Hand, um
den Fühler entlang der ERHÖHTEN V-MITTELLINIE des Fühler-
Ausrichtungstools auszurichten.
3.
Wenn das Ausrichtungswerkzeug voll und ganz auf dem Dorn sitzt, sollte
das Unterteil des Fühlers auf dem Hauptlevel, wie in Abb. 8 gezeigt,
aufliegen. Wenn eine vertikale Einstellung erforderlich ist, drehen Sie
zunächst die Fühler-Stellschraube los. Heben Sie dann den Fühler nach
Bedarf innerhalb seines Dorns an bzw. senken Sie ihn ab und ziehen Sie
dann die Fühler-Stellschraube vorsichtig neu an (ein zu festes Anziehen
verursacht Risse oder Verzerrungen der dünnen Kunststoffwand des
Dorns). Überprüfen Sie die Fühlerposition erneut.
4.
Das Unterteil des Rühr-/Gefrierdrahts sollte mit dem kleinen Absatz,
wie in Abb. 8 gezeigt, auf gleicher Höhe sein. Entfernen Sie ggf. die
Kopfabdeckung, lösen Sie die Rühr-/Gefrierdraht-Stellschraube(n) und
setzen Sie den Rühr-/Gefrierdraht neu ein. Ziehen Sie die Stellschraube(n)
Der Flansch des Dorns muss
bündig mit dem Kopfgehäuse
abschließen.
Die schwarze Perle in der Fühlerspitze
muss sich im Zentrum einer 0,2-ml-Probe
im Probenröhrchen befinden, wobei zu
allen nahegelegenen Flächen der gleiche
Abstand sein muss. Es muss der gleiche
Abstand vom Boden des Röhrchens wie
zu den Seitenwänden des Röhrchens sein.

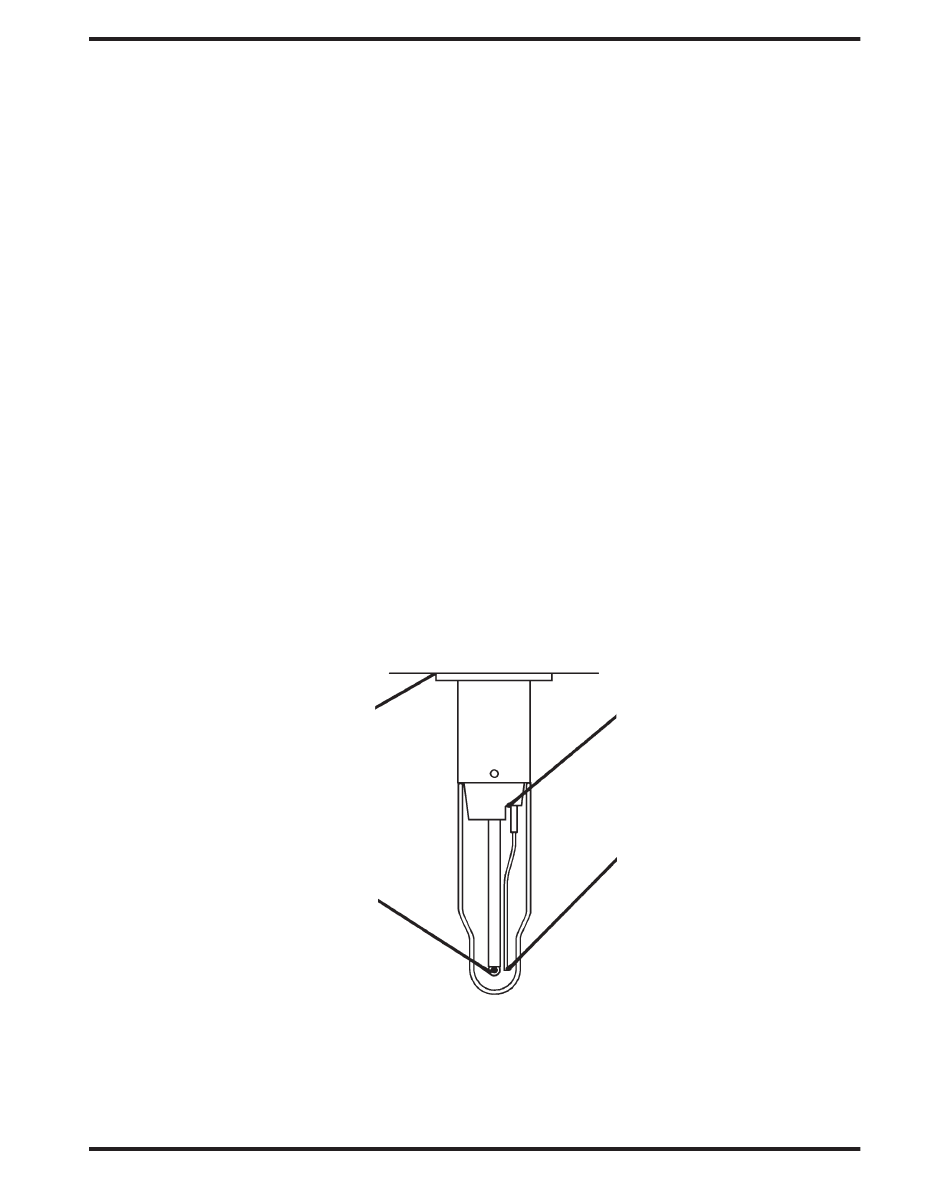

Abb. 9: Einstellung des Dorns, Fühlers und Rühr-/Gefrierdrahts
Störungssuche und Wartung
Der Rühr-/Gefrierdraht sollte sich in
einer Entfernung von ca. der Breite
des Rühr-/Gefrierdrahts vom Dorn
an der Austrittsstelle aus dem Dorn
befinden.
Die Spitze des Rühr-/Gefrierdrahts sollte
sich in einer Entfernung von ca. einer
Breite des Rühr-/Gefrierdrahts vom
Fühler befinden. Ggf. den Draht biegen.
Die Spitze des Rühr-/Gefrierdrahts sollte
sich auf gleicher Höhe mit der Oberseite
der schwarzen Thermistorperle im
Innern der Glasfühlerspitze befinden.
Lösen Sie die Rühr-/Gefrierdraht-
Stellschrauben, um eine vertikale
Einstellung zu ermöglichen. Ziehen Sie
die Stellschrauben vorsichtig wieder
fest, um die Bildung von Rissen in der
dünnen Wand des Dorns zu vermeiden.
59
