2.4 Greifer, Spreizer, Nadelstange und Nadelführung
2.4.1 Höhe der Nadelstange
1
2

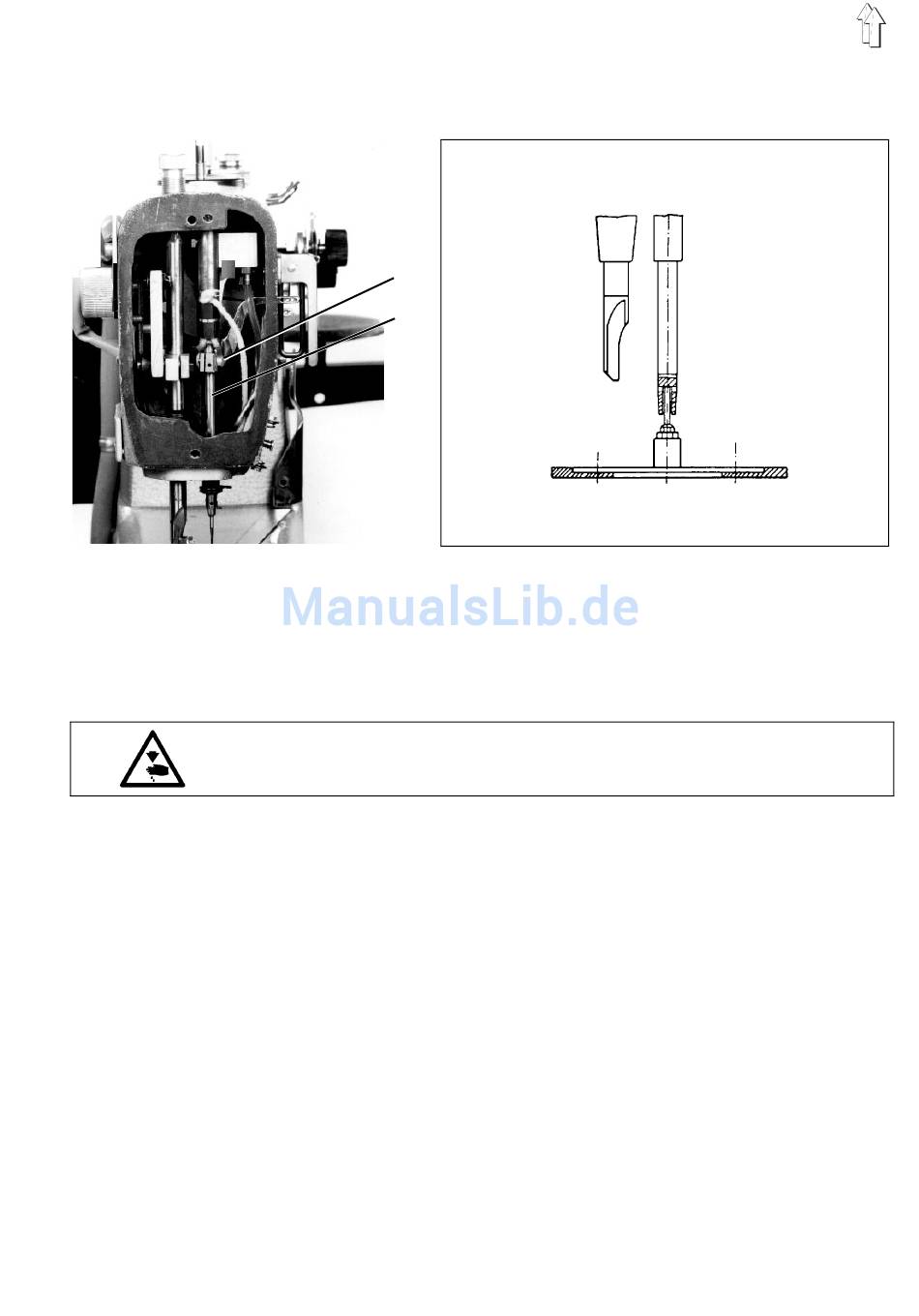

Die Nadelstangenhöhe wird mit der Lehre K981 120012 eingestellt.
Der Stift der Lehre muß ganz in die Bohrung der Nadelstange
eingetaucht sein, wenn sich diese im unteren Totpunkt befindet.
Vorsicht Verletzungsgefahr!
Vor dem Einstellen Hauptschalter ausschalten.
–
Kopfdeckel und Stichplatte abschrauben.
–
Nadel und Nähfuß herausnehmen.
–
Nadelstange mit dem Handrad in ihre Hochstellung bringen.
–
Lehre K981 120012 auf die Grundplatte setzen.
–
Schraube 1 am Klemkloben 2 lösen
–
Mit dem Handrad den Antriebsmechanismus der Nadelstange in
den unteren Totpunkt bringen.
–
Nadelstange ganz nach unten auf den Stift der Lehre ziehen.
Dabei die Nadelstange nicht verdrehen.
–
Schraube 2 festziehen.
K981 120012
9
