Einzelne Einstellungen

3.2.3 Nadelstange parallel zum Greiferbock ausrichten

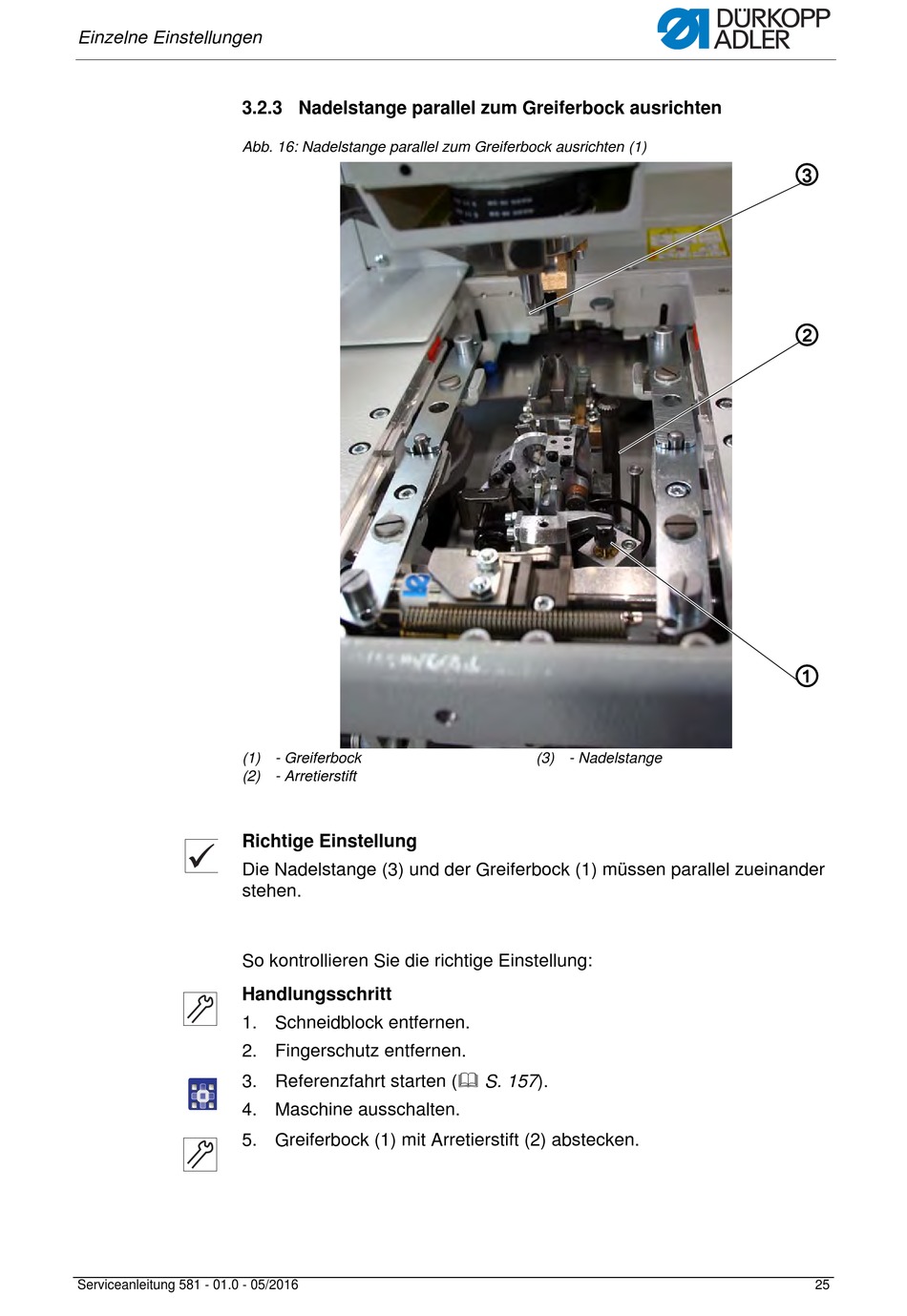

Abb. 16: Nadelstange parallel zum Greiferbock ausrichten (1)
(1) - Greiferbock
(2) - Arretierstift
Richtige Einstellung
Die Nadelstange (3) und der Greiferbock (1) müssen parallel zueinander
stehen.
So kontrollieren Sie die richtige Einstellung:
Handlungsschritt
1. Schneidblock entfernen.
2. Fingerschutz entfernen.
3. Referenzfahrt starten ( S. 157).
4. Maschine ausschalten.
5. Greiferbock (1) mit Arretierstift (2) abstecken.
Serviceanleitung 581 - 01.0 - 05/2016
(3) - Nadelstange
③
②
①
