NSK Primado2 Bedienungsanleitung Seite 99

Bedienung der SMH-/HMH-Serie
4 – 2 – 6 Perforator-Handstück 200, Perforator-Handstück
Anbringen und Entfernen des Perforators (im Handel erhältlich)

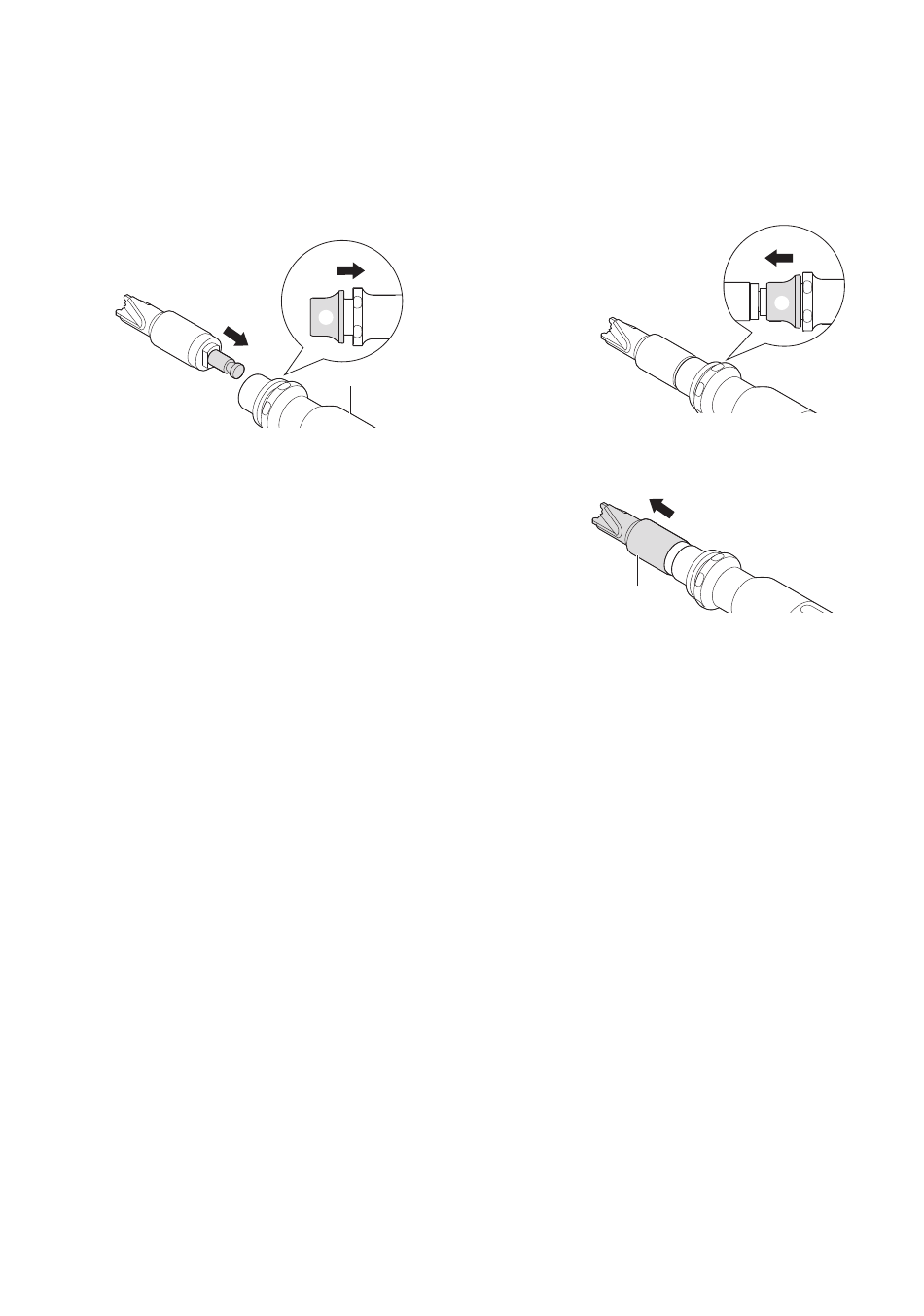

_ Montage
1 Richten Sie den Schaft des Perforators mit Hudson-Spannfutter
Ⓑ an der Nut des Aufsatzes Ⓒ aus, ziehen Sie dabei am
Demontagehebel Ⓐ und schieben Sie ihn ganz ein.
Ⓑ
_ Entfernen
Führen Sie die Schritte 1 und 2 des Montageverfahrens in umgekehrter Reihenfolge aus.
2
Ⓐ
Ⓒ
3
98
Lassen Sie den Demontagehebel Ⓐ los, um den Perforator
einzusetzen.
Ziehen Sie nach dem Montieren des Perforators Ⓓ leicht daran,
um sicherzustellen, dass er korrekt im Aufsatz befestigt ist.
Ⓓ
Ⓐ
