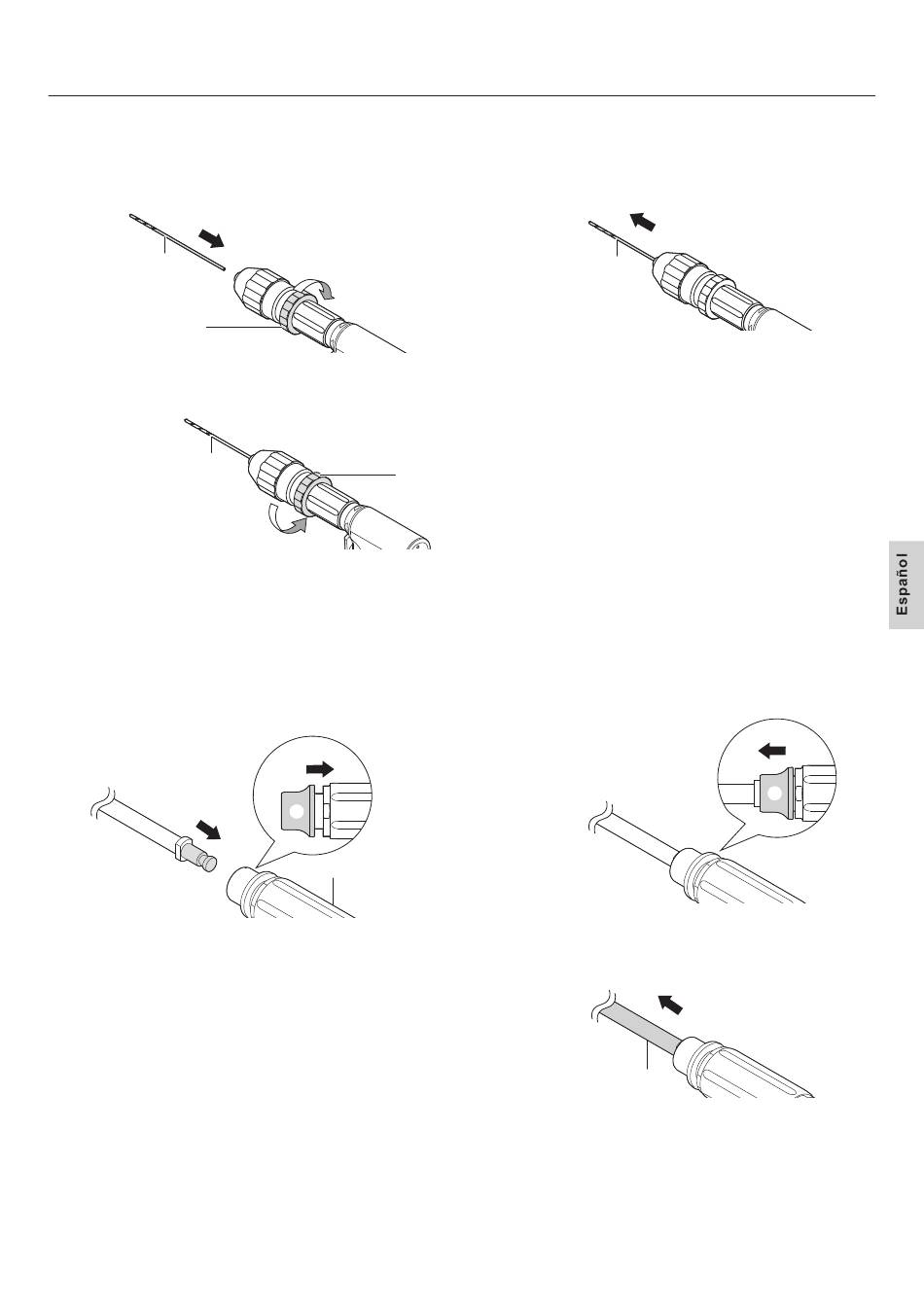

6 – 2 – 4 Accesorio de introductor de alambres y clavos/pernos Primado (PD-DA-K)
_ Montaje
1 Gire la pinza de giro Ⓐ en la dirección de Ⓑ, inserte la broca,
etc. Ⓒ a través de la punta del accesorio y ajuste su longitud.
Ⓒ
Ⓐ
2 Gire la pinza de giro Ⓐ en la dirección de Ⓓ para colocar la
broca, etc. Ⓒ en su sitio.
Ⓒ
_ Retirada
Realice los pasos 1 y 2 del procedimiento de montaje en orden inverso.
6 – 2 – 5 Accesorio de introductor de alambres y clavos/pernos Primado (PD-RA-A/M/H/T)
_ Montaje
1 Alinee el mango del fresador con dispositivo de sujeción tipo
Hudson Ⓑ con la ranura del accesorio Ⓒ mientras tira de la
tapa de montaje/extracción Ⓐ, y empújela hasta el final.
Ⓑ
_ Retirada
Realice los pasos 1 y 2 del procedimiento de montaje en orden inverso.
Ⓑ
Ⓐ
Ⓓ
Ⓐ
Ⓒ
227
Operación de la Serie WPD
3 Tras montar broca, etc., Ⓒ, tire de ella suavemente para
confirmar que está conectada de forma segura al accesorio.
Ⓒ
2 Suelte la tapa de extracción/montaje Ⓐ para colocar el
fresador en su sitio.
3 Tras montar el fresador Ⓓ, estire de él suavemente para
confirmar que está conectado de forma segura al accesorio.
Ⓓ
Ⓐ
