Utilisation de la série WPD

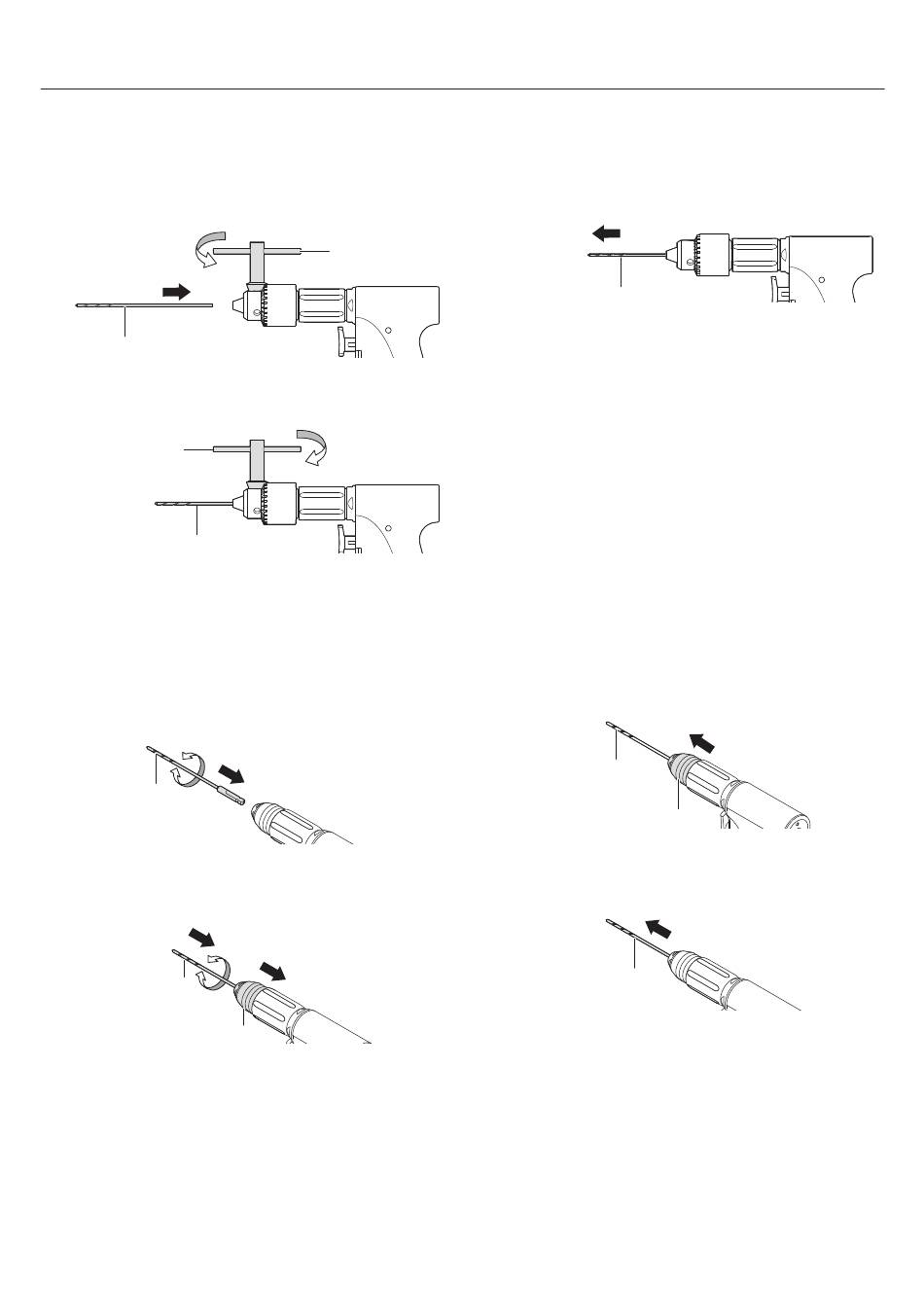

6 – 2 – 2 Attachement guide-broche Primado (PD-DA-J4/J6)
_ Montage
1 Faites tourner la clé en T Ⓐ dans le sens Ⓑ, insérez la mèche,
etc. Ⓒ à travers l'embout de l'attachement et réglez-en la
longueur.
Ⓒ
2 Serrez la vis de l'embout de l'attachement (3 endroits) de
manière égale en faisant tourner la clé en T Ⓐ dans le sens Ⓓ.
Ⓐ
Ⓒ
_ Retrait
Effectuez les étapes 1 et 2 de la procédure de montage dans l'ordre inverse.
6 – 2 – 3 Attachement guide-broche Primado (PD-DA-A)
_ Montage
1 Insérez la mèche de type AO disponible dans le commerce Ⓐ
tout en la faisant tourner avec les doigts à travers l'embout de
l'attachement.
Ⓐ
2 Glissez le couvercle d'extraction Ⓑ et insérez la mèche de type
AO disponible dans le commerce Ⓐ tout en la faisant tourner
avec les doigts.
Ⓐ
_ Retrait
Effectuez les étapes 1 à 3 de la procédure de montage dans l'ordre inverse.
Ⓐ
Ⓑ
Ⓓ
Ⓑ
3 Après avoir monté la mèche Ⓒ, tirez légèrement dessus pour
vous assurer qu'elle est correctement fixée à l'attachement.
Ⓒ
3 Relâchez le couvercle de démontage Ⓑ pour mettre en place la
mèche de type AO Ⓐ disponible dans le commerce.
Ⓐ
4 Après avoir monté la mèche de type AO disponible dans le
commerce Ⓐ, tirez légèrement dessus pour vous assurer
qu'elle est correctement fixée à l'attachement.
