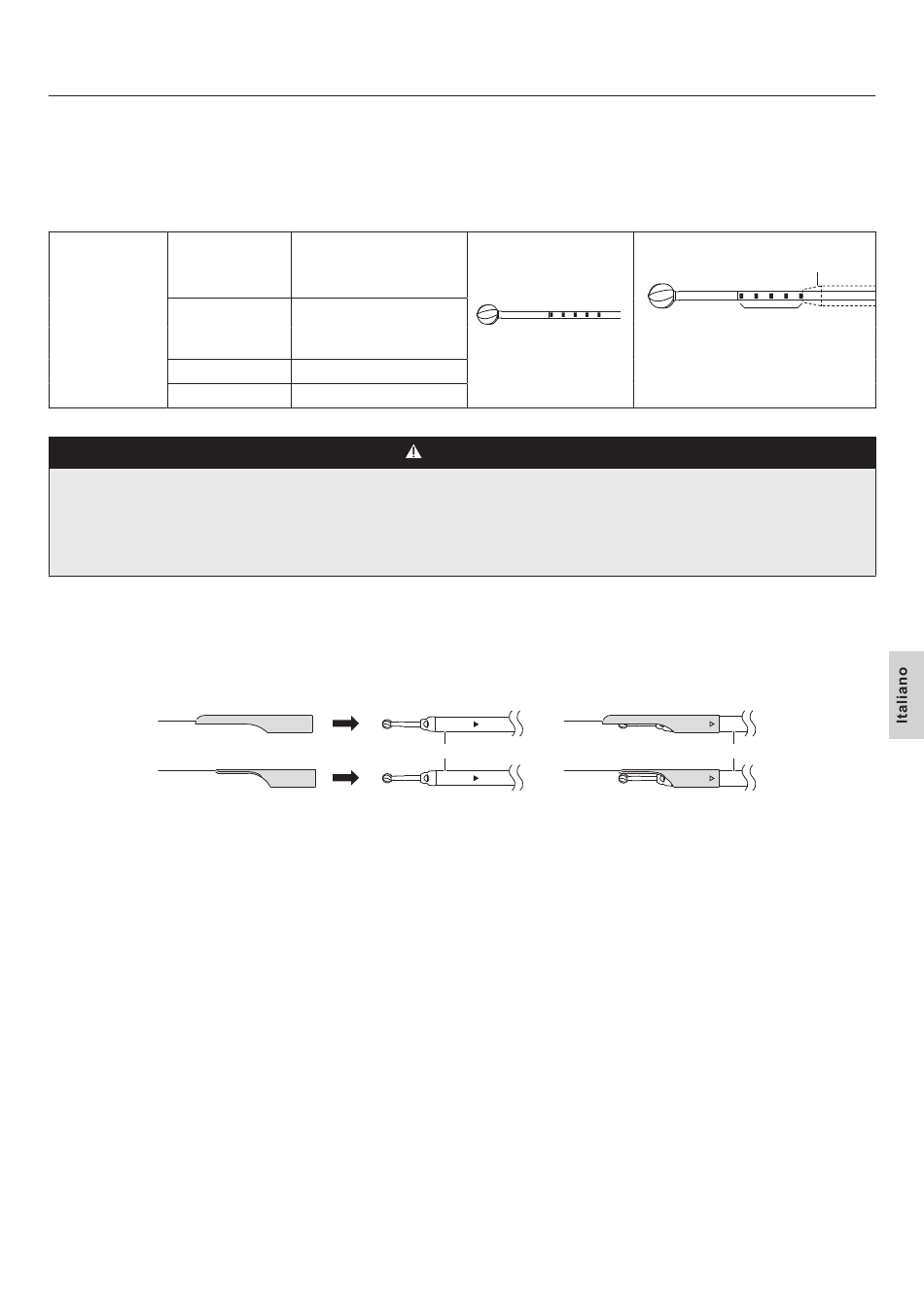

Segni sull'anello
Alcuni dei "Cutting Accessories" presentano dei segni sull'anello.
Controllare i segni sull'anello di ogni "Cutting Accessory" per montarlo adeguatamente.
*I Cutting Accessories non mostrati nel presente manuale d'uso sono privi di segni sugli anelli.
Inserto applicabile Tubo applicabile
P300-1T110
P300-1T110-C
P300-1T110-PB
P300-1T130
P300-1AHS
P300-1T130-C
P300-1AHA
P300-1T130-PB
P300-1T170
P300-1T240
Montaggio e rimozione del cappuccio/becco (Opzionale)
● Accertarsi di montare il cappuccio/becco dopo aver montato l' "Cutting Accessory" sull'inserto.
● Inserire il cappuccio/becco fino a nascondere il segno ' ▶ ' sul portafrese durante il montaggio del cappuccio/becco.
● Utilizzare il "Cutting Accessory" con la relativa punta con un diametro di 3 mm o meno durante il montaggio del cappuccio/becco.
* Non è possibile utilizzare il cappuccio/becco per inserti diversi dall'inserto Slim 300 o l'inserto standard 300.
● Accertarsi di interrompere completamente la rotazione dell'inserto prima di montare/rimuovere il cappuccio/becco.
_ Montaggio
1 Accertarsi di arrestare la rotazione dell'inserto.
2 Montare il cappuccio Ⓐ/becco Ⓑ sul portafrese Ⓒ.
<Prima del montaggio>
Ⓐ
Ⓑ
"Cutting Accessories"
applicabili
PDS-1□□110-□□
PDS-1□□130-□□
PDS-1□□170-□□
PDS-1□□240-□□
ATTENZIONE
Ⓒ
271
Funzionamento della serie SMH/HMH
Segni sull'anello
Ci sono 6 segni sull'anello.
Ogni volta che la lunghezza
dell'esposizione viene regolata, ogni
segno sull'anello entra nell'inserto.
_ Rimozione
1 Accertarsi di arrestare la rotazione dell'inserto.
2 Estrarre il cappuccio Ⓐ/becco Ⓑ in linea retta dal portafrese
Ⓒ.
<Montato>
Ⓐ
Ⓑ
Corretta posizione di montaggio
Punta dell'inserto
Segno sull'anello
Ⓒ
