Operación de la Serie WPD

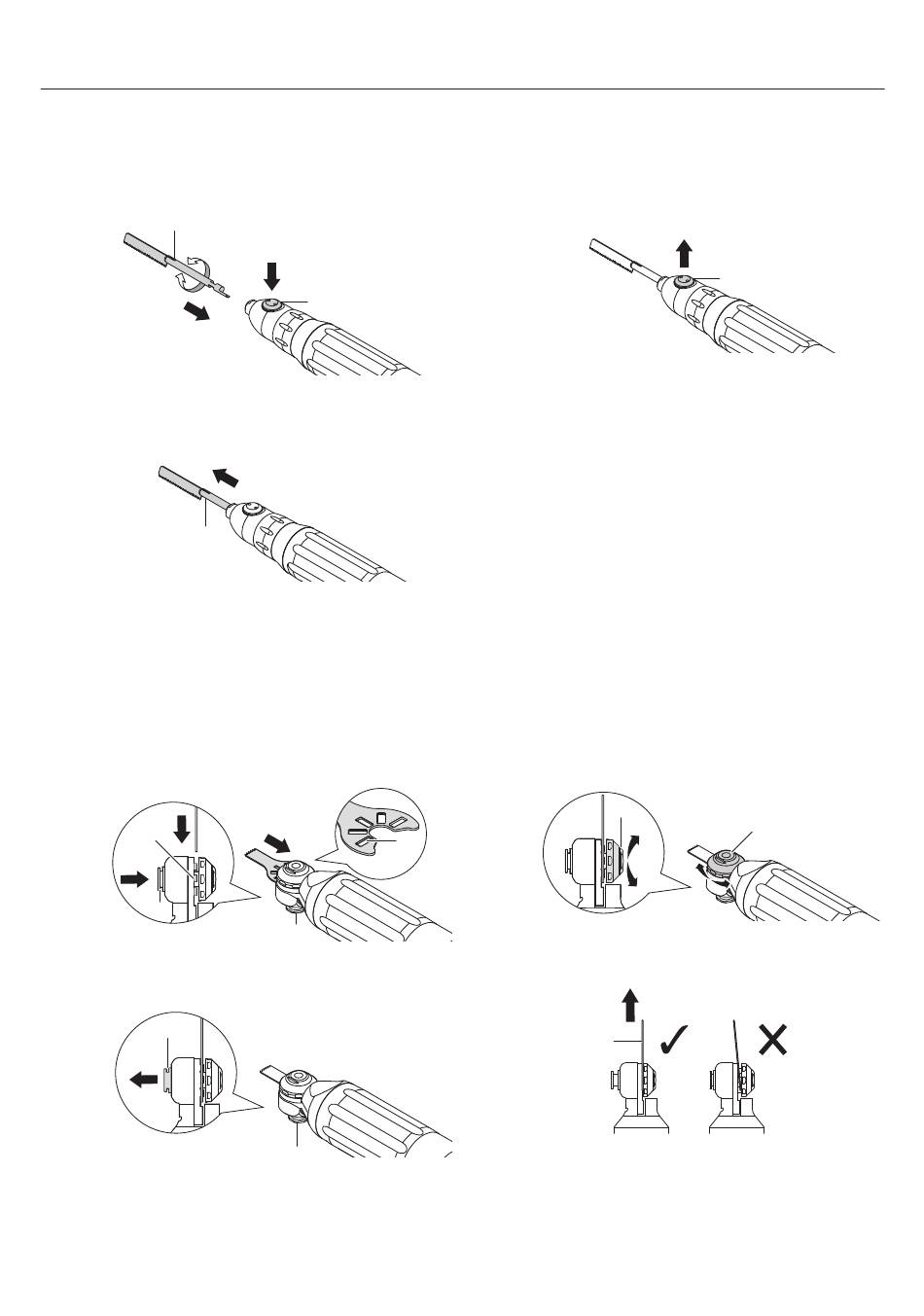

6 – 2 – 6 Accesorio de introductor de alambres y clavos/pernos Primado (PD-SA-R)
_ Montaje
1 Gire el mango del Cutting Accessory Ⓑ ligeramente con los
dedos para insertarlo hasta el final mientras presiona el botón
de montaje/extracción Ⓐ.
Ⓑ
3 Tras montar el Cutting Accessory Ⓒ, estire de él suavemente para confirmar que está conectado de forma segura al accesorio.
Ⓒ
* Si el Cutting Accessory no está fijado en su sitio adecuadamente, repita el procedimiento del 1) - 3) para fijarlo adecuadamente.
_ Retirada
Realice los pasos 1 y 2 del procedimiento de montaje en orden inverso.
6 – 2 – 7 Accesorio de introductor de alambres y clavos/pernos Primado (PD-SA-S)
_ Montaje
1 Mientras pulsa el botón de montaje/extracción Ⓐ, fije los
orificios de alineación del Cutting Accessory Ⓑ en la parte
convexa del accesorio Ⓒ.
Ⓒ
Ⓐ
2 Suelte el botón de montaje/extracción Ⓐ para colocar el
Cutting Accessory en su lugar.
Ⓐ
_ Retirada
Realice los pasos 1 y 2 del procedimiento de montaje en orden inverso.
Ⓐ
Ⓑ
Ⓐ
Ⓐ
228
2 Suelte el botón de montaje/extracción Ⓐ para colocar el
Cutting Accessory en su lugar.
3 Gire la tuerca de ajuste Ⓓ en el sentido de las agujas del reloj
y en el sentido contrario y fije el Cutting Accessory en su sitio
adecuadamente.
Ⓓ
4 Tras montar el Cutting Accessory, estire de él suavemente para
confirmar que está conectado de forma segura al accesorio.
Ⓔ
* Si el Cutting Accessory no está fijado en su sitio
adecuadamente, repita el procedimiento del 1) - 3) para fijarlo
adecuadamente.
Ⓐ
Ⓓ
