Operación de la Serie SMH/HMH
4 – 2 – 3 Pieza de mano Slim 200 / Pieza de mano Super Slim 200 /
Pieza de mano Standard 200 / Pieza de mano de broca 200 /
Pieza de mano de cortador de metal 200 / Accesorio de alta velocidad 200
/ Accesorio Primado Slim / Accesorio Primado Super Slim
/ Accesorio Primado Standard / Accesorio Primado Drill

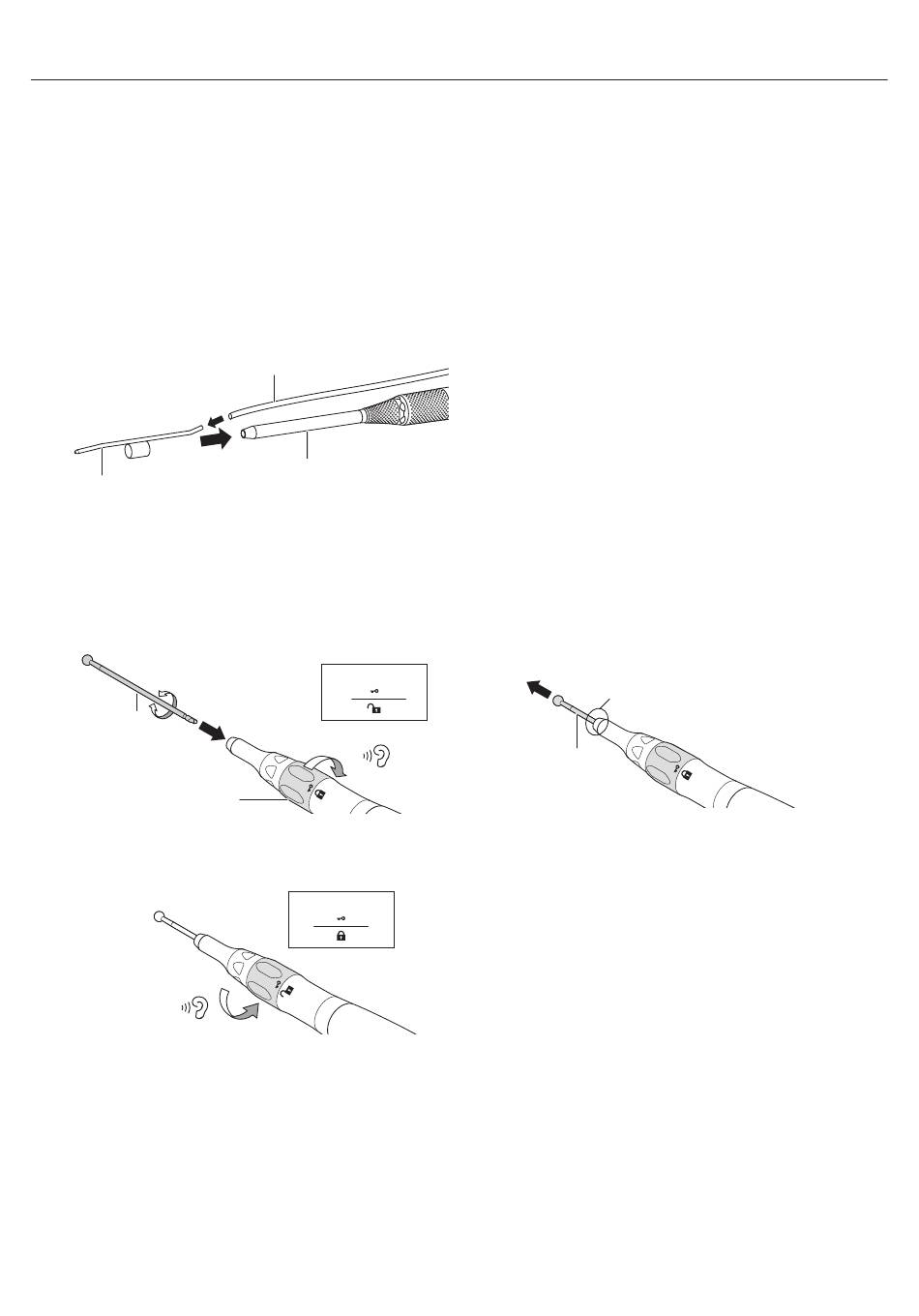

Montaje de la boquilla de irrigación (opcional)
_ Montaje
1 Inserte la boquilla de irrigación Ⓐ en el protector de fresa Ⓑ
del accesorio, asegurándose de que entre la extremidad
correcta de la boquilla de irrigación.
2 Inserte el tubo de irrigación Ⓒ en la boquilla de irrigación Ⓐ.
Ⓐ
* Para la conexión y configuración de la unidad de control, consulte el OM-SE0021E Primado2 OPERATION MANUAL Control Unit and Foot
Controls.
Montaje y extracción de los Cutting Accessories (opcional)
_ Montaje
1 Gire la pinza de giro Ⓐ en la dirección de Ⓑ hasta que haga
clic.
Inserte el Cutting Accessory Ⓒ hasta el final girándolo.
Ⓒ Ⓒ
2 Gire la pinza de giro Ⓐ en la dirección de Ⓓ hasta que haga
clic.
_ Retirada
Realice los pasos 1 y 2 del procedimiento de montaje en orden inverso.
Ⓒ
Ⓑ
Dispositivo de sujeción
abierto
Ⓑ
Ⓐ
Dispositivo de sujeción
cerrado
Ⓓ
_ Retirada
Realice los pasos 1 y 2 del procedimiento de montaje en orden
inverso.
3 Tire levemente del Cutting Accessory Ⓒ para confirmar que
esté bien sujeto al accesorio.
Con seguridad
Ⓒ
