Funzionamento della serie SMH/HMH

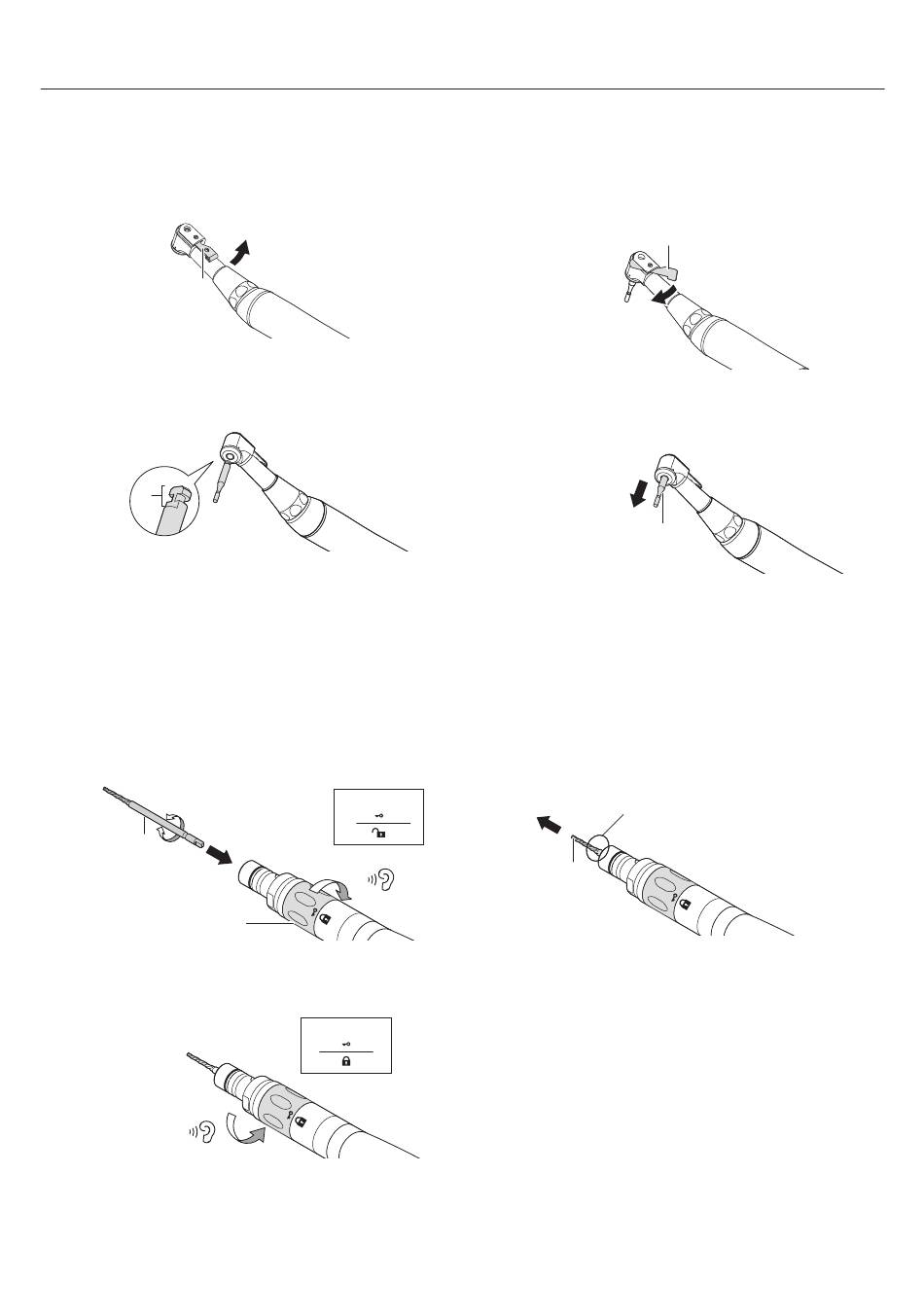

4 – 2 – 4 Inserto contrangolo 200, inserto contrangolo Primado
Montaggio e rimozione dei "Cutting Accessories" (disponibili in commercio)
_ Montaggio
1 Spostare il fermo Ⓐ in direzione di Ⓑ.
Ⓐ
2 Far coincidere il fermo della fresa Ⓒ con la parte
corrispondente del gambo e premere la fresa fino in fondo.
Ⓒ
_ Rimozione
Eseguire i passaggi dall'1 al 3 della procedura di montaggio in ordine inverso.
4 – 2 – 5 Manipolo per craniotomia 200, manipolo per craniotomia
Montaggio e rimozione dei "Cutting Accessories" (Opzionale)
_ Montaggio
1 Ruotare l'anello girevole Ⓐ in direzione di Ⓑ fino a udire uno
scatto.
Inserire il "Cutting Accessory" Ⓒ fino in fondo ruotandolo.
Ⓒ Ⓒ
2 Ruotare l'anello girevole Ⓐ in direzione di Ⓓ fino a udire uno
scatto.
_ Rimozione
Eseguire i passaggi 1 e 2 della procedura di montaggio in ordine inverso.
Ⓑ
Mandrino aperto
Ⓑ
Ⓐ
Ⓒ
Mandrino chiuso
Ⓓ
3 Spostare il fermo Ⓐ in direzione di Ⓓ per fissare la fresa in
sede.
4 Dopo aver montato la fresa Ⓔ, esercitare una lieve trazione per
verificare che sia fissata saldamente all'inserto.
3 Esercitare una lieve trazione sul "Cutting Accessory" Ⓒ per
verificare che l'inserto sia collegato saldamente.
In modo sicuro
Ⓒ
276
Ⓐ
Ⓓ
Ⓔ
Segno sull'anello
