NSK Primado2 Bedienungsanleitung Seite 93

Bedienung der SMH-/HMH-Serie
4 – 2 – 2 Standardaufsatz 300

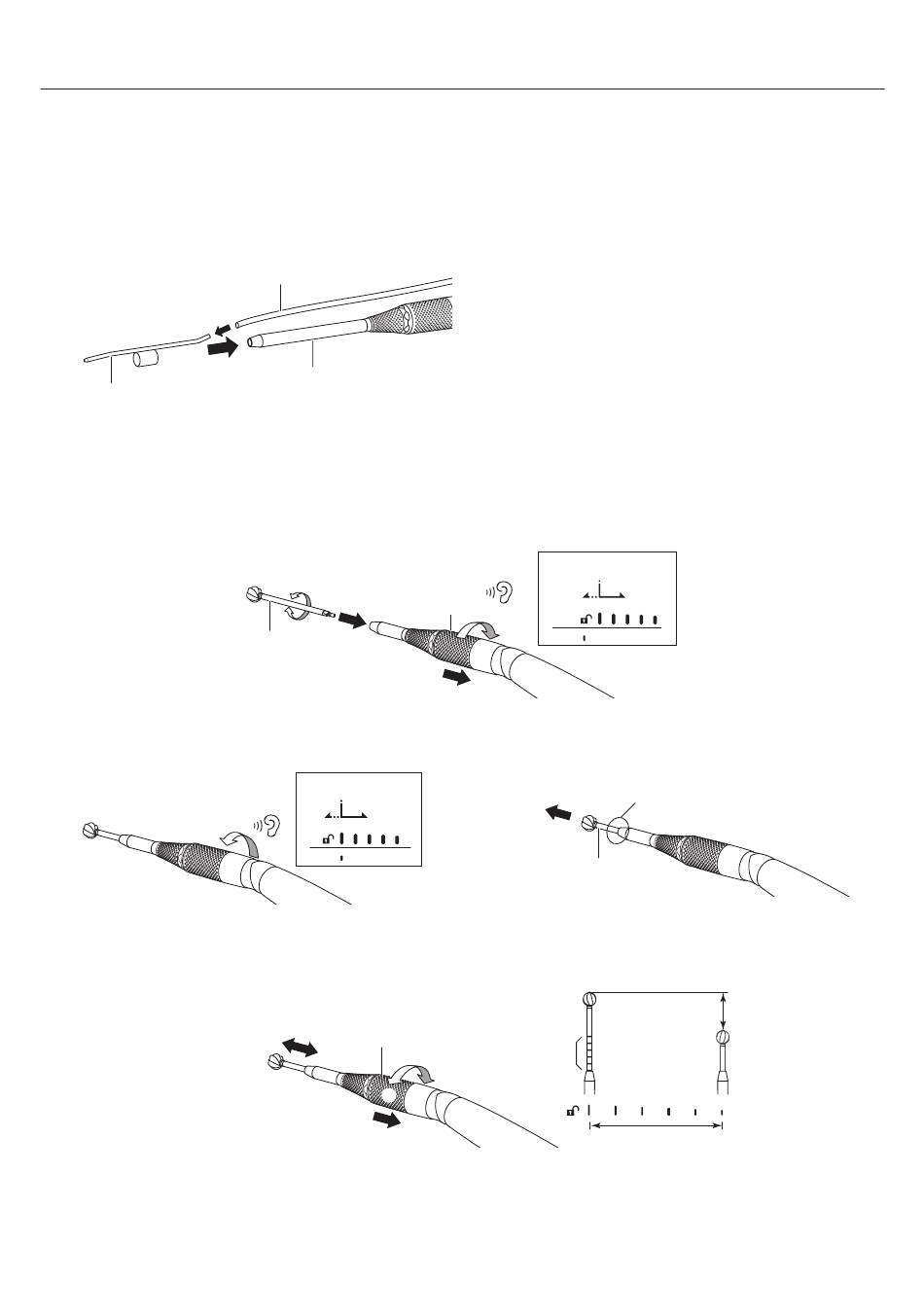

Montieren der Spüldüse (optional)
_ Montage
1 Führen Sie die Spüldüse Ⓐ in den Bohrerschutz Ⓑ des
Aufsatzes ein, achten Sie darauf, dass das richtige Ende der
Spüldüse eingeführt wird.
2 Führen Sie den Spülschlauch Ⓒ in die Spüldüse Ⓐ ein.
Ⓐ
* Für einen entsprechenden Anschluss und die Einstellung der Bedieneinheit siehe OM-SE0021E Primado2 OPERATION MANUAL Control Unit
and Foot Controls.
Montieren und Entfernen des „Cutting Accessory" (optional)
_ Montage
1 Ziehen Sie die Drehspannvorrichtung Ⓐin Richtung Ⓑ, drehen Sie sie dabei in Richtung Ⓒ, bis sie einrastet.
Führen Sie das „Cutting Accessory" Ⓓ vollständig ein und drehen Sie es dabei.
2 Drehen Sie die Drehspannvorrichtung in Richtung Ⓔ, um das
„Cutting Accessory" zu befestigen.
Ⓔ
_ Einstellen der freiliegenden Länge des „Cutting Accessory" (bei Verwendung des Standardaufsatzes 300)
Die freiliegende Länge des „Cutting Accessory" lässt sich einstellen, indem die Drehspannvorrichtung des Aufsatzes Ⓑin Richtung Ⓒ
oder Ⓔ wird, während es leicht in Richtung Ⓑgezogen wird. Siehe Abbildung unten.
_ Entfernen
Führen Sie die Schritte 1 und 2 des Montageverfahrens in umgekehrter Reihenfolge aus.
Ⓒ
Ⓑ
Ⓓ
Spannfutter geöffnet
Ⓐ
Ⓒ
Ⓔ
Ⓑ
_ Entfernen
Führen Sie die Schritte 1 und 2 des Montageverfahrens in
umgekehrter Reihenfolge aus.
Spannfutter geöffnet
Ⓐ
Ⓒ
Ⓑ
3 Ziehen Sie leicht am „Cutting Accessory" Ⓓ, um zu überprüfen,
ob es sicher im Aufsatz befestigt ist.
Ⓓ
(2,5 mm Intervall)
Ringmarkierungen
92
Sicher
Einstellbereich
12,5 mm
