Funzionamento della serie SMH/HMH
4 – 2 – 2 Inserto standard 300

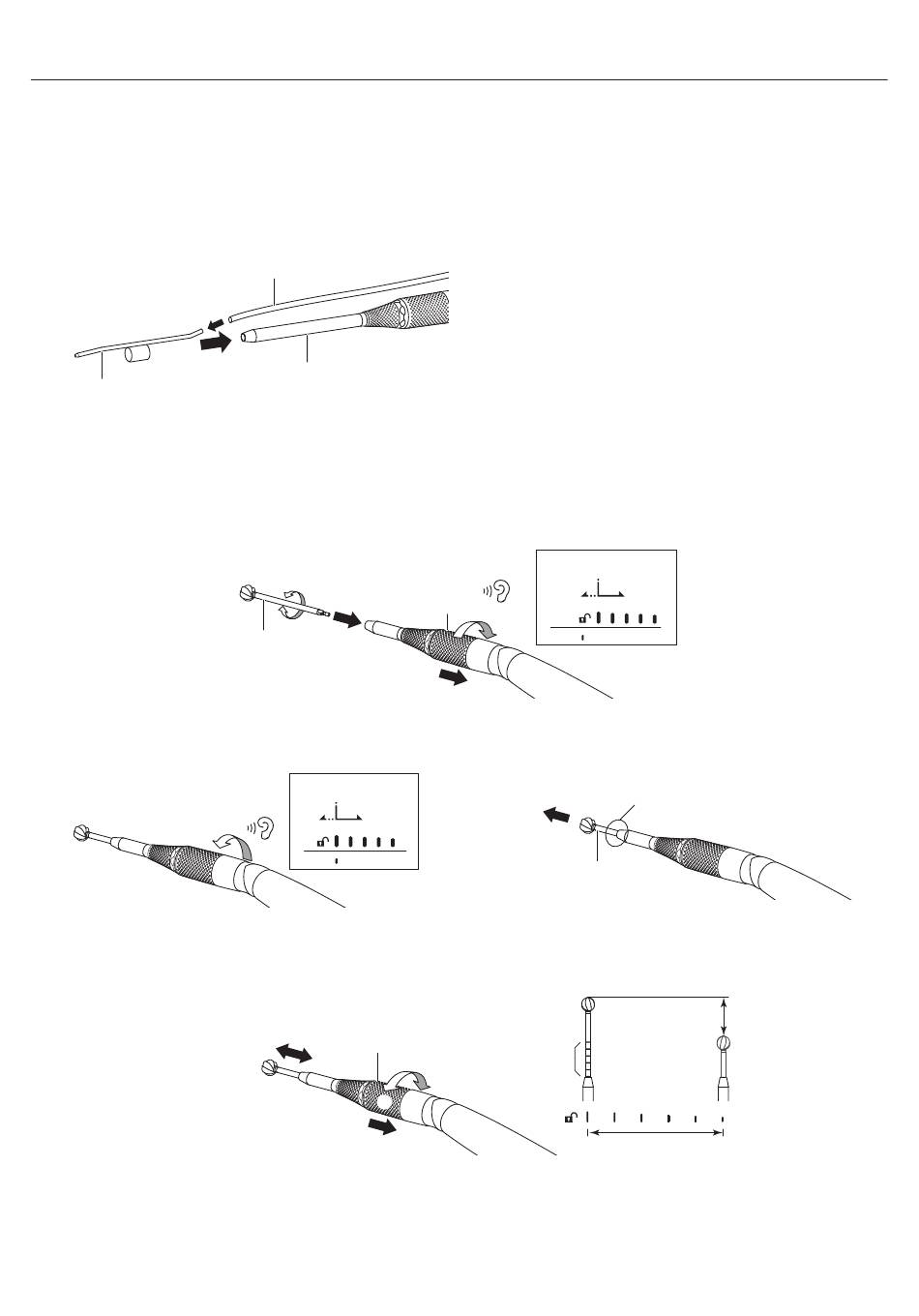

Montaggio dell'ugello di irrigazione (Opzionale)
_ Montaggio
1 Inserire l'ugello di irrigazione Ⓐ nel portafrese Ⓑ dell'inserto,
accertandosi di inserire la giusta estremità dell'ugello di
irrigazione.
2 Inserire il tubo di irrigazione Ⓒ nell'ugello di irrigazione Ⓐ.
Ⓐ
* Per il relativo collegamento all'unità di controllo, vedere il manuale d'uso "OM-SE0021E Primado2 OPERATION MANUAL Control Unit and
Foot Controls".
Montaggio e rimozione dei "Cutting Accessories" (Opzionale)
_ Montaggio
1 Tirare l'anello girevole Ⓐ verso Ⓑ mentre lo si ruota in direzione di Ⓒ fino a udire uno scatto.
Inserire il "Cutting Accessory" Ⓓ fino in fondo ruotandolo leggermente.
2 Ruotare l'anello girevole in direzione di Ⓔ per fissare il "Cutting
Accessory".
Ⓔ
_ Regolare la lunghezza dell'esposizione del "Cutting Accessory" (quando si utilizza l'inserto standard 300).
La lunghezza dell'esposizione del "Cutting Accessory" è regolabile ruotando l'anello girevole dell'inserto Ⓑ in direzione di Ⓒ o Ⓔ,
tirandolo leggermente in direzione di Ⓑ. vedere la figura di seguito.
_ Rimozione
Eseguire i passaggi 1 e 2 della procedura di montaggio in ordine inverso.
Ⓒ
Ⓑ
Ⓓ
Mandrino aperto
Ⓐ
Ⓔ
Ⓑ
_ Rimozione
Eseguire i passaggi 1 e 2 della procedura di montaggio in
ordine inverso.
Mandrino aperto
Ⓐ
Ⓒ
Ⓑ
Esercitare una lieve trazione sul "Cutting Accessory" Ⓓ per
3
verificare che l'inserto sia collegato saldamente.
Ⓓ
(Intervallo da 2,5 mm)
Segni sull'anello
Ⓒ
272
In modo sicuro
Valore regolabile
12,5 mm
