NSK Primado2 Bedienungsanleitung Seite 95

Bedienung der SMH-/HMH-Serie
4 – 2 – 3 Schlankes Handstück 200 /superschlankes Handstück 200 /
Standardhandstück 200 / Bohrerhandstück 200 /
Metallschneide-Handstück 200 / High-Speed-Aufsatz 200 /
Primado schlanker Aufsatz / Primado superschlanker Aufsatz /
Primado Standardaufsatz / Primado Bohreraufsatz

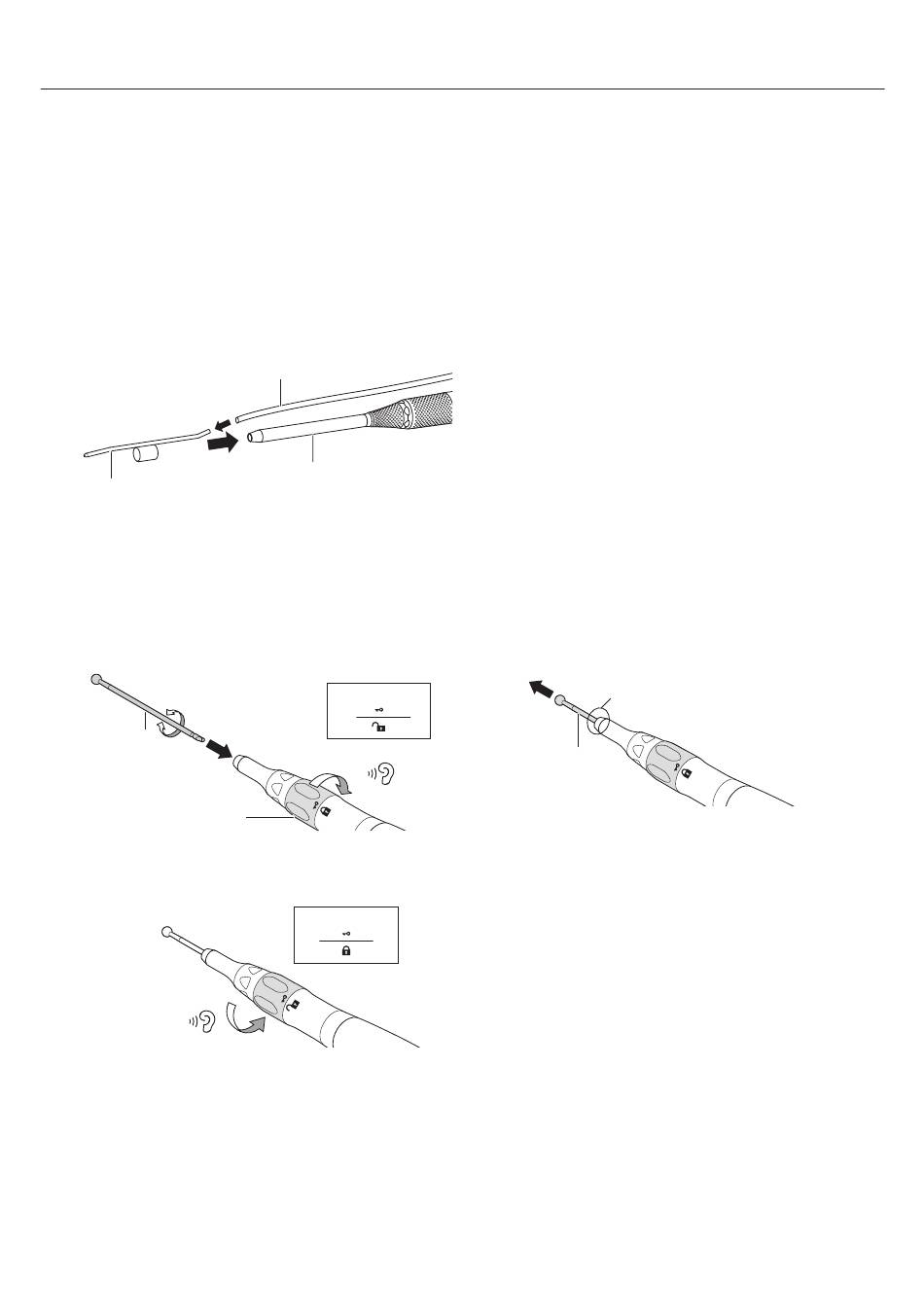

Montieren der Spüldüse (optional)
_ Montage
1 Führen Sie die Spüldüse Ⓐ in den Bohrerschutz Ⓑ des
Aufsatzes ein, achten Sie darauf, dass das richtige Ende der
Spüldüse eingeführt wird.
2 Führen Sie den Spülschlauch Ⓒ in die Spüldüse Ⓐ ein.
Ⓐ
* Für einen entsprechenden Anschluss und die Einstellung der Bedieneinheit siehe OM-SE0021E Primado2 OPERATION MANUAL Control Unit
and Foot Controls.
Montieren und Entfernen des „Cutting Accessory" (optional)
_ Montage
1 Drehen Sie die Drehspannvorrichtung Ⓐ in Richtung Ⓑ, bis sie
einrastet.
Führen Sie das „Cutting Accessory" Ⓒ vollständig ein und
drehen Sie es dabei.
Ⓒ Ⓒ
2 Drehen Sie die Drehspannvorrichtung Ⓐ in Richtung Ⓓ, bis sie
einrastet.
_ Entfernen
Führen Sie die Schritte 1 und 2 des Montageverfahrens in umgekehrter Reihenfolge aus.
Ⓒ
Ⓑ
Spannfutter geöffnet
Ⓑ
Ⓐ
Spannfutter
geschlossen
Ⓓ
_ Entfernen
Führen Sie die Schritte 1 und 2 des Montageverfahrens in
umgekehrter Reihenfolge aus.
3 Ziehen Sie leicht am „Cutting Accessory" Ⓒ, um zu überprüfen,
ob es sicher im Aufsatz befestigt ist.
Sicher
Ⓒ
94
