Utilisation de la série WPD

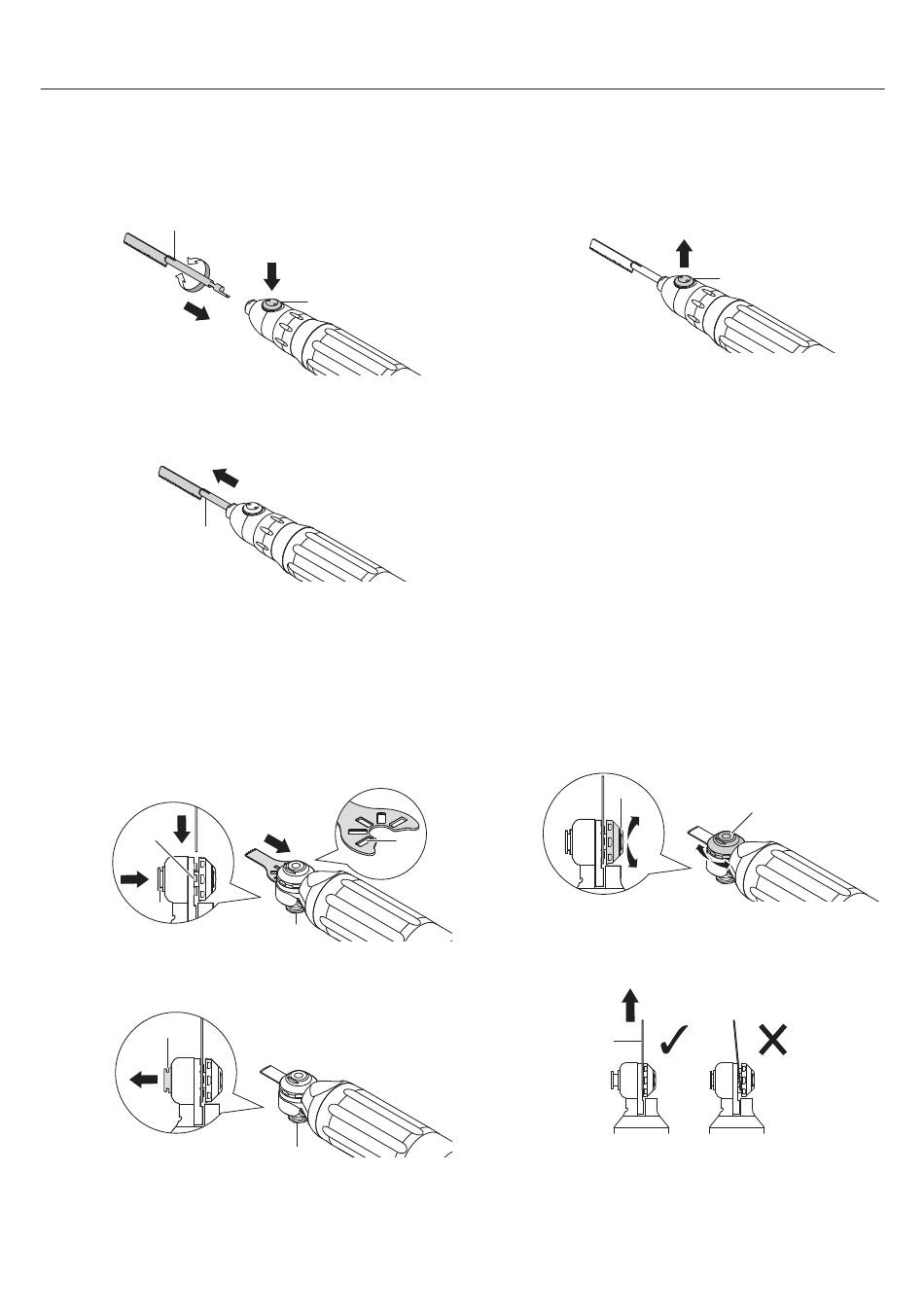

6 – 2 – 6 Attachement guide-broche Primado (PD-SA-R)
_ Montage
1 Tournez légèrement la tige du « Cutting Accessory » Ⓑ avec les
doigts pour l'insérer à fond tout en appuyant sur le bouton de
montage/extraction Ⓐ.
Ⓑ
3 Après avoir monté le « Cutting Accessory » Ⓒ, tirez légèrement dessus pour vous assurer qu'il est correctement fixé à l'attachement.
Ⓒ
* Si le « Cutting Accessory » n'est pas correctement installé, répétez la procédure des étapes 1 - 3 pour bien le positionner.
_ Retrait
Effectuez les étapes 1 et 2 de la procédure de montage dans l'ordre inverse.
6 – 2 – 7 Attachement guide-broche Primado (PD-SA-S)
_ Montage
1 Tout en appuyant sur le bouton de montage/extraction Ⓐ,
placez les trous d'alignement d'un « Cutting Accessory » Ⓑ
dans la partie convexe de l'attachement Ⓒ.
Ⓒ
Ⓐ
2 Relâchez le bouton de montage/extraction Ⓐ pour bloquer le
« Cutting Accessory ».
Ⓐ
_ Retrait
Effectuez les étapes 1 et 2 de la procédure de montage dans l'ordre inverse.
Ⓐ
Ⓑ
Ⓐ
Ⓐ
168
2 Relâchez le bouton de montage/extraction Ⓐ pour bloquer le
« Cutting Accessory ».
3 En tournant l'écrou de réglage Ⓓ dans le sens horaire et
antihoraire, positionnez correctement le « Cutting Accessory ».
Ⓓ
4 Après avoir monté le « Cutting Accessory », tirez légèrement
dessus pour vous assurer qu'il est correctement fixé à
l'attachement.
Ⓔ
* Si le « Cutting Accessory » n'est pas correctement installé,
répétez la procédure des étapes 1 - 3 pour bien le positionner.
Ⓐ
Ⓓ
