Operación de la Serie BMH
5 – 2 – 3 Accesorio de sierra de hueso 200 (P200-OSC)

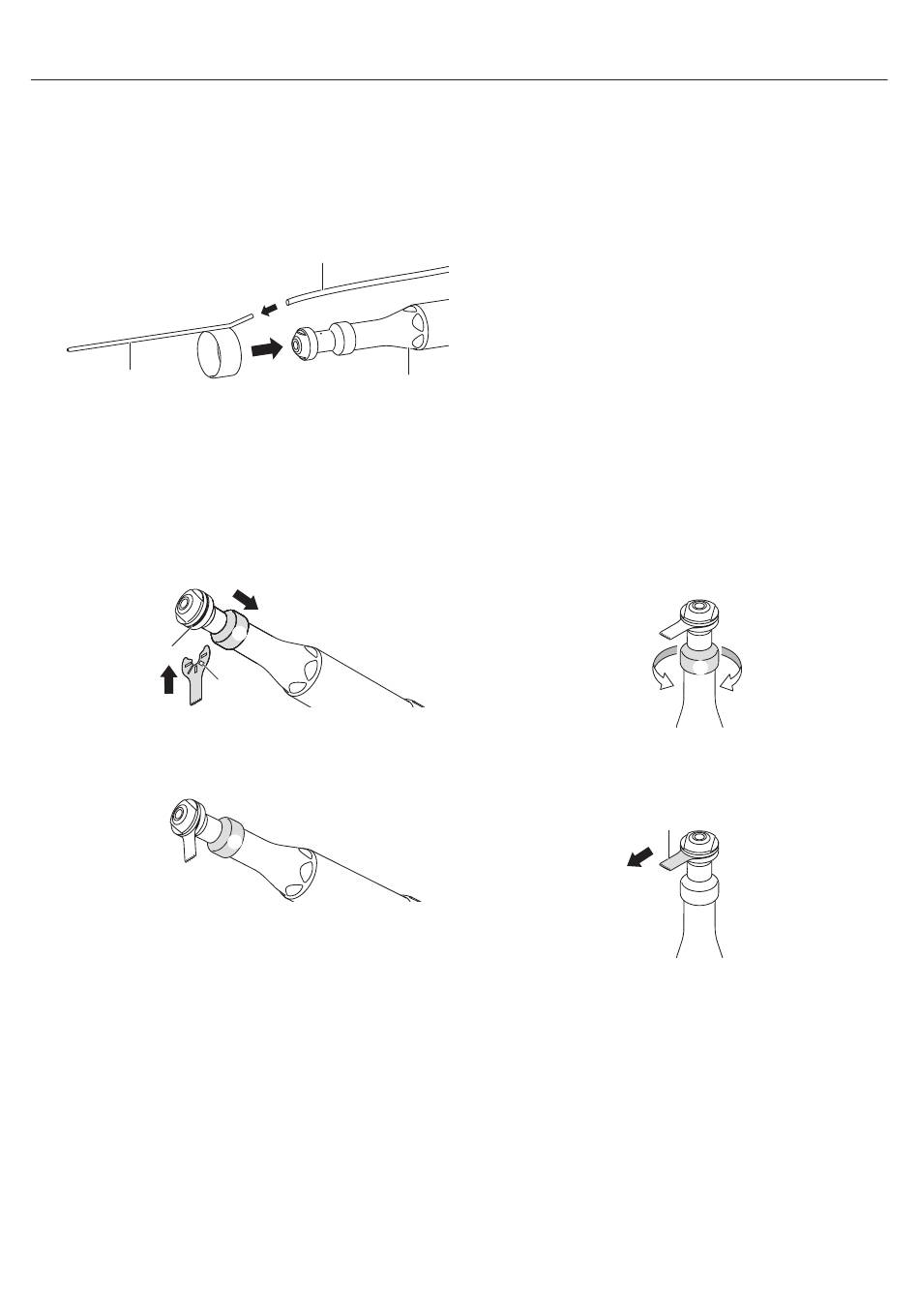

Montaje de la boquilla de irrigación (opcional)
_ Montaje
1 Inserte la boquilla de irrigación Ⓐ en el protector de fresa Ⓑ
del accesorio, asegurándose de que entre la extremidad
correcta de la boquilla de irrigación.
2 Inserte el tubo de irrigación Ⓒ en la boquilla de irrigación Ⓐ.
Ⓐ
* Para la conexión y configuración de la unidad de control, consulte el OM-SE0021E Primado2 OPERATION MANUAL Control Unit and Foot
Controls.
Montaje y extracción de los Cutting Accessories (opcional)
_ Montaje
1 Mientras tira de la palanca de extracción Ⓐ hacia abajo, fije los
orificios de alineación del Cutting Accessory Ⓑ en la parte
convexa del accesorio Ⓒ.
Ⓒ
2 Suelte el botón de inserción/extracción Ⓐ para colocar el
Cutting Accessory en su lugar.
_ Retirada
Realice los pasos 1 a 3 del procedimiento de montaje en orden inverso.
Ⓒ
Ⓐ
Ⓑ
Ⓐ
_ Retirada
Realice los pasos 1 y 2 del procedimiento de montaje en orden
inverso.
Ⓑ
3 Gire la palanca de extracción Ⓐ en el sentido de las agujas del
reloj y en el sentido contrario y fije el Cutting Accessory en su
sitio adecuadamente.
4 Tras montar el Cutting Accessory Ⓓ, tire de él suavemente
para confirmar que está conectado de forma segura al
accesorio.
* Si el Cutting Accessory no está fijado en su sitio
adecuadamente, repita el procedimiento del 1) - 3) para fijarlo
adecuadamente.
