NSK Primado2 Bedienungsanleitung Seite 213

Operación de la Serie SMH/HMH
4 – 2 – 2 Accesorio Standard 300

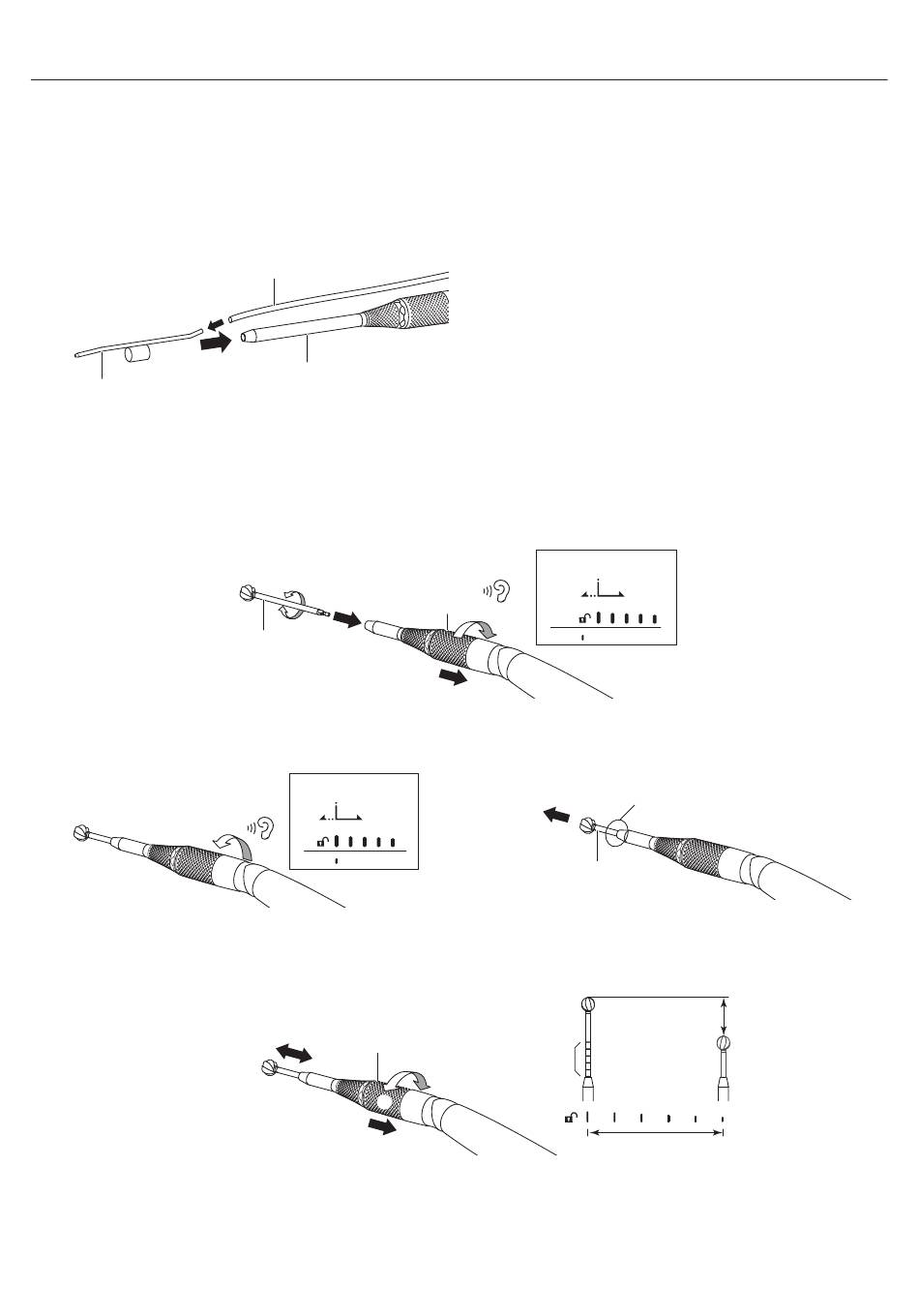

Montaje de la boquilla de irrigación (opcional)
_ Montaje
1 Inserte la boquilla de irrigación Ⓐ en el protector de fresa Ⓑ
del accesorio, asegurándose de que entre la extremidad
correcta de la boquilla de irrigación.
2 Inserte el tubo de irrigación Ⓒ en la boquilla de irrigación Ⓐ.
Ⓐ
* Para la conexión y configuración de la unidad de control, consulte el OM-SE0021E Primado2 OPERATION MANUAL Control Unit and Foot
Controls.
Montaje y extracción de los Cutting Accessories (opcional)
_ Montaje
1 Tire de la pinza de giro Ⓐ en la dirección de Ⓑ mientras la gira en la dirección de Ⓒ hasta que haga clic.
Inserte el Cutting Accessory Ⓒ hasta el final girándolo.
2 Gire la pinza de giro en la dirección de Ⓔ para fijar el Cutting
Accessory.
Ⓔ
_ Ajuste la longitud de exposición del Cutting Accessory (al utilizar el accesorio Standard 300)
La longitud de exposición del Cutting Accessory se puede ajustar girando la pinza de giro del accesorio Ⓑ en la dirección de Ⓒ o Ⓔ
mientras tira levemente en la dirección de Ⓑ. Consulte la siguiente figura.
_ Retirada
Realice los pasos 1 y 2 del procedimiento de montaje en orden inverso.
Ⓒ
Ⓑ
Ⓓ
Dispositivo de sujeción
abierto
Ⓐ
Ⓔ
Ⓑ
_ Retirada
Realice los pasos 1 y 2 del procedimiento de montaje en orden
inverso.
Dispositivo de sujeción abierto
Ⓐ
Ⓒ
Ⓑ
Tire levemente del Cutting Accessory Ⓒ para confirmar que
3
esté bien sujeto al accesorio.
Ⓓ
Rango configurable
Marcas circulares
Ⓒ
212
Con seguridad
12.5 mm
(intervalo de 2,5
mm)
