NSK Primado2 Bedienungsanleitung Seite 227

Operación de la Serie WPD

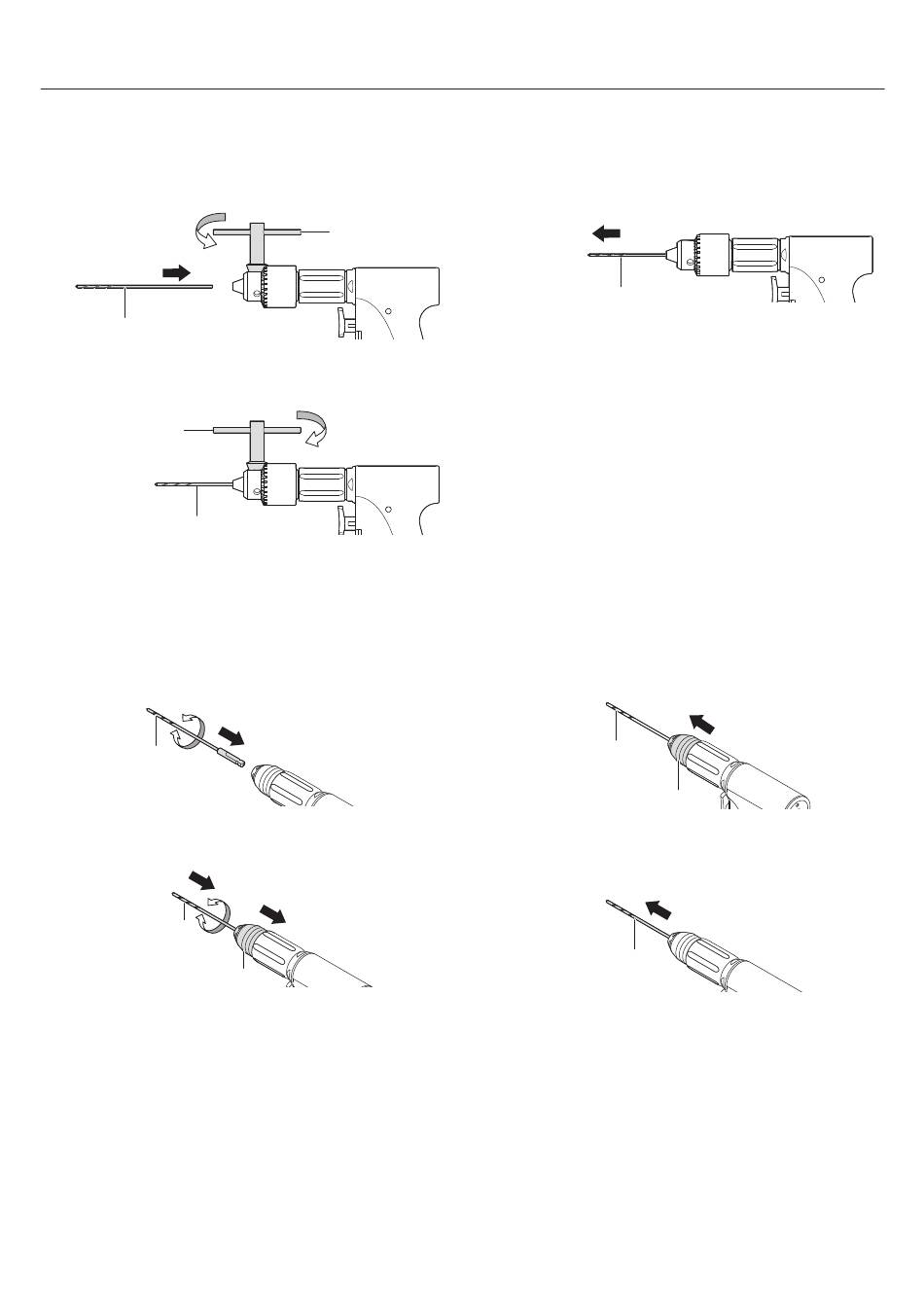

6 – 2 – 2 Accesorio de introductor de alambres y clavos/pernos Primado (PD-DA-J4/J6)
_ Montaje
1 Gire la llave en T Ⓐ en la dirección de Ⓑ, inserte la broca,
etc. Ⓒ a través de la punta del accesorio y ajuste su longitud.
Ⓒ
2 Apriete el tornillo en la punta del accesorio (3 lugares) por igual
girando la llave en T Ⓐ en la dirección de Ⓓ.
Ⓐ
Ⓒ
_ Retirada
Realice los pasos 1 y 2 del procedimiento de montaje en orden inverso.
6 – 2 – 3 Accesorio de introductor de alambres y clavos/pernos Primado (PD-DA-A)
_ Montaje
1 Inserte la broca tipo AO disponible en el mercado Ⓐ mientras
la gira con los dedos a través de la punta del accesorio.
Ⓐ
2 Deslice la tapa de extracción Ⓑ e inserte la broca tipo AO
disponible en el mercado Ⓐ mientras la gira con los dedos.
Ⓐ
_ Retirada
Realice los pasos 1 a 3 del procedimiento de montaje en orden inverso.
Ⓐ
Ⓑ
Ⓓ
Ⓑ
3 Tras montar broca, etc., Ⓒ, tire de ella suavemente para
confirmar que está conectada de forma segura al accesorio.
Ⓒ
3 Suelte la tapa de extracción Ⓑ para colocar la broca tipo AO
Ⓐ disponible en el mercado en su sitio.
Ⓐ
4 Tras montar broca tipo AO Ⓐ disponible en el mercado, estire
de ella suavemente para confirmar que está conectada de
forma segura al accesorio.
