Utilisation de la série SMH/HMH
4 – 2 – 3 Pièce à main Slim 200 / Pièce à main Super Slim 200 /
Pièce à main standard 200 / Pièce à main foret 200 /
Pièce à main coupe métal 200 / Attachement turbine 200 /
Attachement Primado Slim / Attachement Primado Super Slim /
Attachement Primado standard / Attachement foret Primado

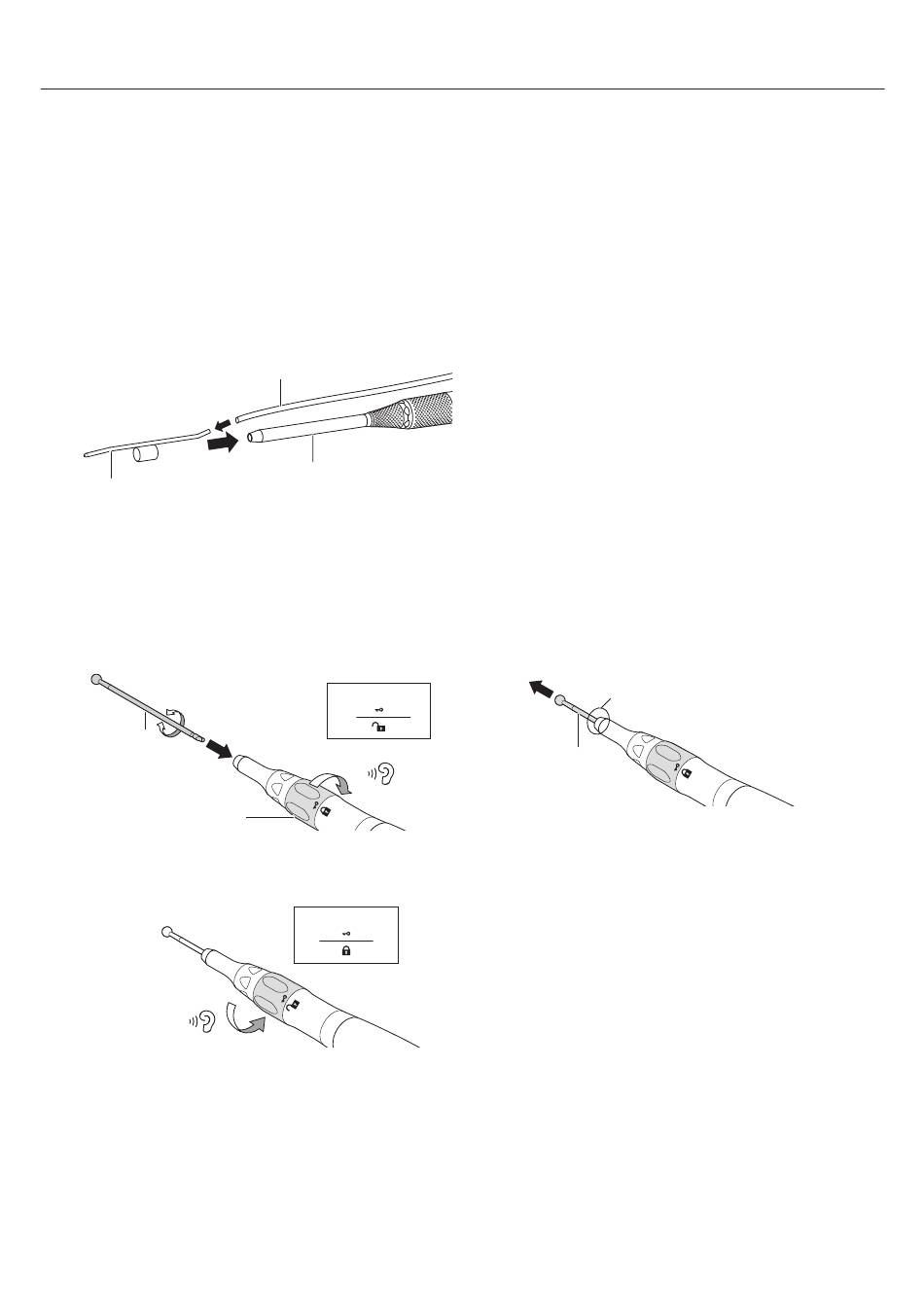

Montage de l'embout d'irrigation (en option)
_ Montage
1 Insérez l'embout d'irrigation Ⓐ dans la douille de protection Ⓑ
de l'attachement en veillant à ne pas inverser les extrémités de
l'embout.
2 Insérez le tube d'irrigation Ⓒ dans l'embout d'irrigation Ⓐ.
Ⓐ
* Pour la connexion au boitier de controle et son parametrage, referez-vous au manuel "OM-SE0021E Primado2 OPERATION MANUAL
Control Unit and Foot Controls".
Montage et démontage des « Cutting Accessories » (en option)
_ Montage
1 Tournez la bague de serrage Ⓐ dans le sens Ⓑ jusqu'au
déclic.
Insérez complètement le « Cutting Accessory » Ⓒ tout en le
faisant tourner.
Ⓒ Ⓒ
2 Tournez la bague de serrage Ⓐ dans le sens Ⓓ jusqu'au
déclic.
_ Retrait
Effectuez les étapes 1 et 2 de la procédure de montage dans l'ordre inverse.
Ⓒ
Ⓑ
Mandrin ouvert
Ⓑ
Ⓐ
Mandrin fermé
Ⓓ
_ Retrait
Effectuez les étapes 1 et 2 de la procédure de montage dans
l'ordre inverse.
3 Tirez légèrement sur le « Cutting Accessory » Ⓒ pour vérifier
qu'il est bien fixé à l'attachement.
Sécurisé
Ⓒ
