Operación de la Serie SMH/HMH
4 – 2 – 4 Accesorio contra-ángulo 200, accesorio contra-ángulo Primado

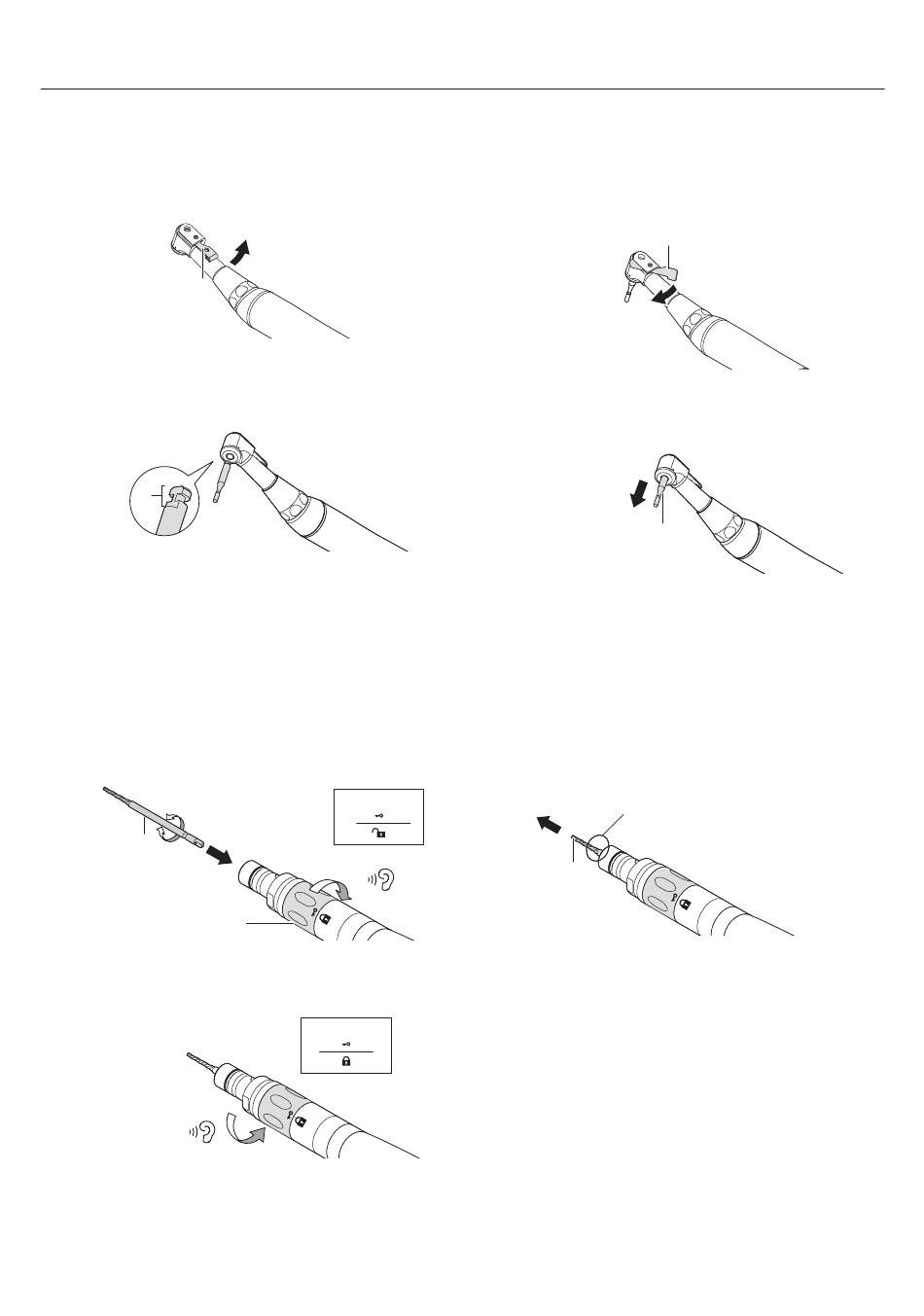

Montaje y extracción de los Cutting Accessories (disponibles en el mercado)
_ Montaje
1 Deslice el seguro Ⓐ en la dirección de Ⓑ.
Ⓐ
2 Haga coincidir la muesca de la fresa Ⓒ con la parte
correspondiente del eje y empuje la fresa hasta el final.
Ⓒ
_ Retirada
Realice los pasos 1 a 3 del procedimiento de montaje en orden inverso.
4 – 2 – 5 Pieza de mano Craneotomo 200, pieza de mano Craneotomo
Montaje y extracción de los Cutting Accessories (opcional)
_ Montaje
1 Gire la pinza de giro Ⓐ en la dirección de Ⓑ hasta que haga
clic.
Inserte el Cutting Accessory Ⓒ hasta el final girándolo.
Ⓒ Ⓒ
2 Gire la pinza de giro Ⓐ en la dirección de Ⓓ hasta que haga
clic.
_ Retirada
Realice los pasos 1 y 2 del procedimiento de montaje en orden inverso.
Ⓑ
Dispositivo de
sujeción abierto
Ⓑ
Ⓐ
Ⓒ
Dispositivo de
sujeción cerrado
Ⓓ
3 Deslice el seguro Ⓐ en la dirección de Ⓓ para colocar la fresa
en su sitio.
4 Tras montar la fresa Ⓔ, estire de ella suavemente para
confirmar que está conectada de forma segura al accesorio.
3 Tire levemente del Cutting Accessory Ⓒ para confirmar que
esté bien sujeto al accesorio.
Con seguridad
Ⓒ
