Utilisation de la série SMH/HMH
4 – 2 – 4 Attachement contre-angle 200, Attachement contre-angle Primado

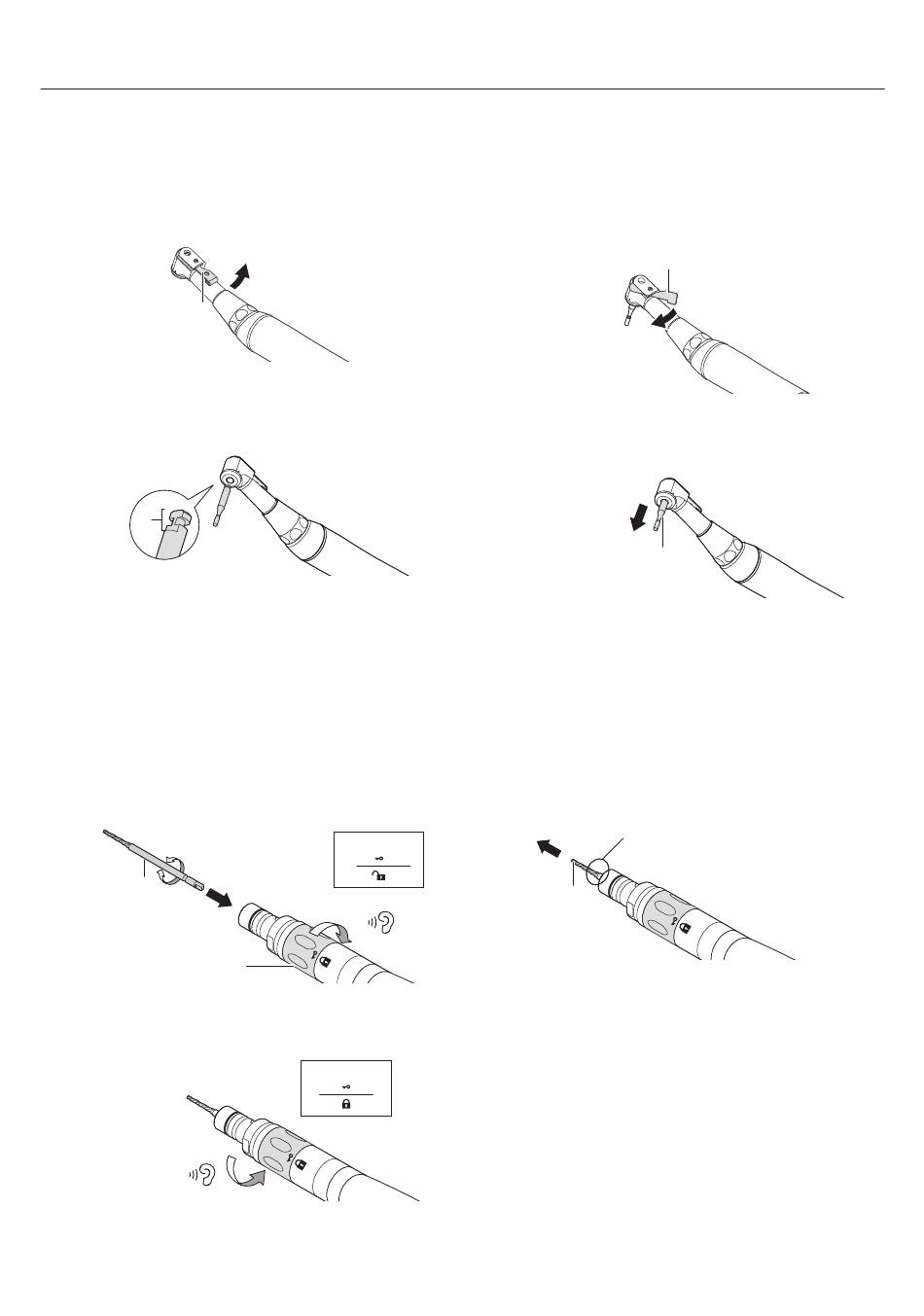

Montage et démontage des « Cutting Accessories » (disponibles dans le
commerce)
_ Montage
1 Faites glisser le mécanisme de verrouillage Ⓐ dans le sens Ⓑ.
Ⓐ
2 Faites coïncider l'encoche de la fraise Ⓒ avec la partie
correspondante du manche, et enfoncez complètement la fraise.
Ⓒ
_ Retrait
Effectuez les étapes 1 à 3 de la procédure de montage dans l'ordre inverse.
4 – 2 – 5 Pièce à main 200, Pièce à main crâniotome
Montage et démontage des « Cutting Accessories » (en option)
_ Montage
1 Tournez la bague de serrage Ⓐ dans le sens Ⓑ jusqu'au
déclic.
Insérez complètement le « Cutting Accessory » Ⓒ tout en le
faisant tourner.
Ⓒ Ⓒ
2 Tournez la bague de serrage Ⓐ dans le sens Ⓓ jusqu'au
déclic.
_ Retrait
Effectuez les étapes 1 et 2 de la procédure de montage dans l'ordre inverse.
Ⓑ
Mandrin ouvert
Ⓑ
Ⓐ
Ⓒ
Mandrin fermé
Ⓓ
3 Faites glisser le mécanisme de verrouillage Ⓐ dans le sens Ⓓ
pour bloquer la fraise.
4 Après avoir monté la fraise Ⓔ, tirez légèrement dessus pour
vous assurer qu'elle est correctement fixée à l'attachement.
3 Tirez légèrement sur le « Cutting Accessory » Ⓒ pour vérifier
qu'il est bien fixé à l'attachement.
Sécurisé
Ⓒ
