Funzionamento della serie WPD

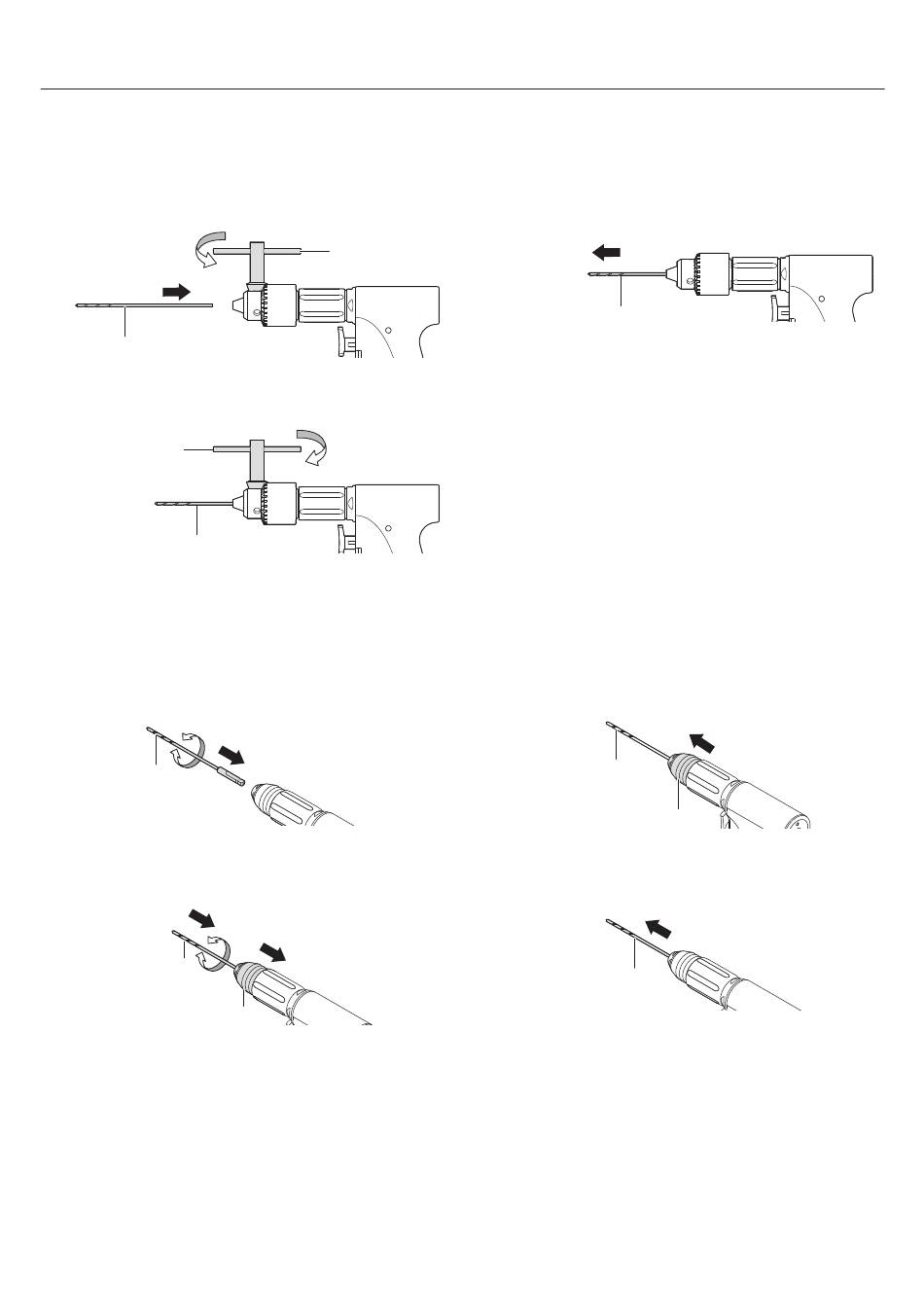

6 – 2 – 2 Inserto per dispositivo di inserimento di fili e perni Primado (PD-DA-J4/J6)
_ Montaggio
1 Ruotare la chiave a T Ⓐ nella direzione di Ⓑ, inserire la punta
di trapano, ecc. Ⓒ nella punta dell'inserto e regolarne la
lunghezza.
Ⓒ
2 Serrare la vite sulla punta dell'inserto (3 punti) in modo uguale
ruotando la chiave a T Ⓐ nella direzione di Ⓓ.
Ⓐ
Ⓒ
_ Rimozione
Eseguire i passaggi 1 e 2 della procedura di montaggio in ordine inverso.
6 – 2 – 3 Inserto per dispositivo di inserimento di fili e perni Primado (PD-DA-A)
_ Montaggio
1 Inserire la punta di trapano di tipo AO disponibile in commercio
Ⓐ ruotandola con le dita nella punta dell'attacco.
Ⓐ
2 Far scorrere il coperchio di rimozione Ⓑ e inserire
ulteriormente la punta di trapano di tipo AO disponibile in
commercio Ⓐ ruotandola con le dita.
Ⓐ
_ Rimozione
Eseguire i passaggi dall'1 al 3 della procedura di montaggio in ordine inverso.
Ⓐ
Ⓑ
Ⓓ
Ⓑ
3 Dopo aver montato la punta del trapano, ecc. Ⓒ, esercitare una
lieve trazione per verificare che sia fissata saldamente
all'inserto.
Ⓒ
3 Rilasciare il coperchio di rimozione Ⓑ per fissare la punta di
trapano di tipo AO disponibile in commercio Ⓐ in posizione.
Ⓐ
4 Dopo aver montato la punta del trapano di tipo AO disponibile in
commercio Ⓐ, esercitare una lieve trazione verificare che sia
saldamente fissata all'inserto.
