Bedienung der SMH-/HMH-Serie

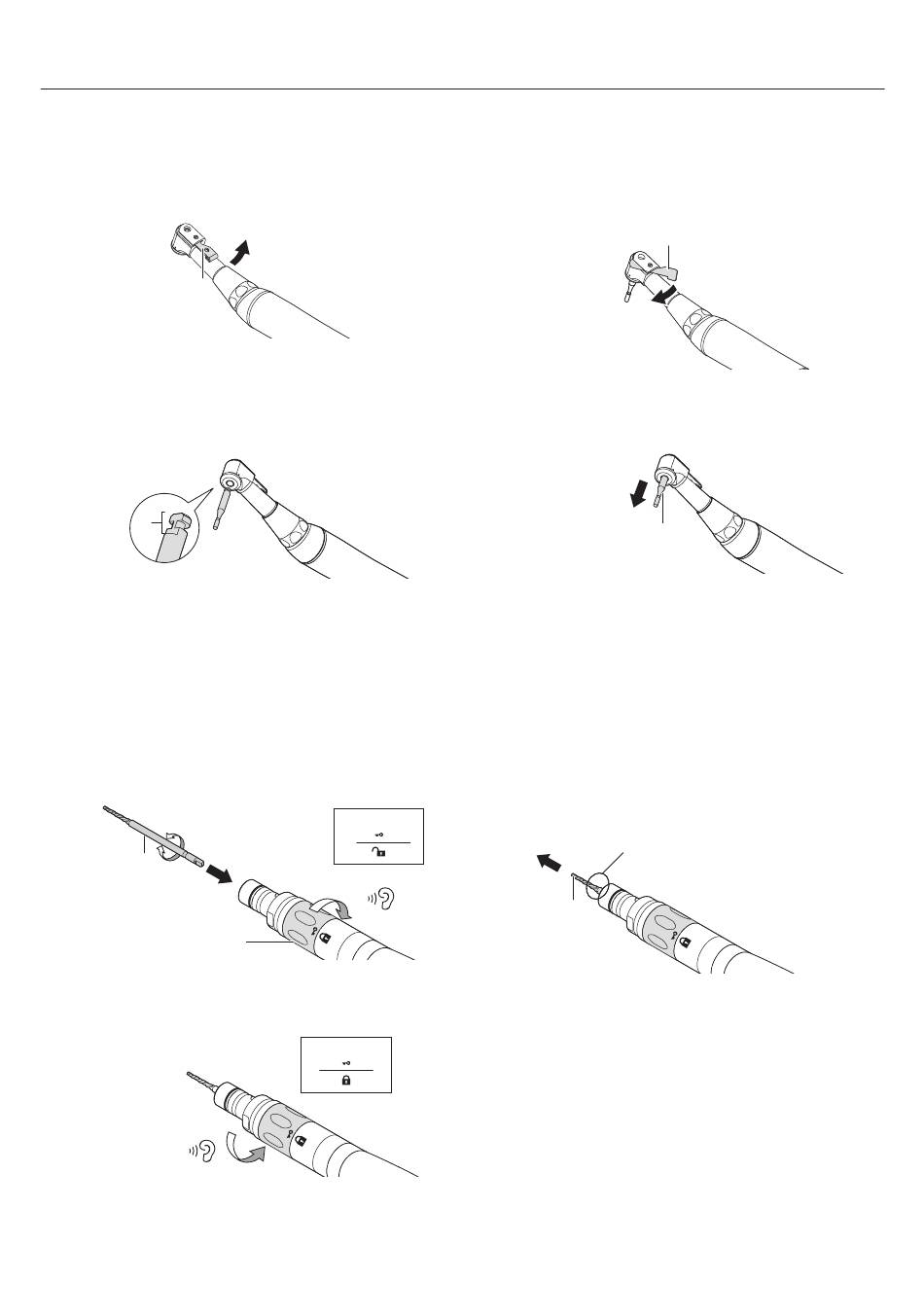

4 – 2 – 4 Winkelstück-Aufsatz 200, Primado Winkelstück-Aufsatz
Anbringen und Entfernen der Cutting Accessories (im Handel erhältlich)
_ Montage
1 Schieben Sie die Verriegelung Ⓐ in Richtung Ⓑ.
Ⓐ
2 Richten Sie die Einkerbung der Fräse Ⓒ am entsprechenden
Teil der Welle aus und drücken Sie die Fräse ganz hinein.
Ⓒ
_ Entfernen
Führen Sie die Schritte 1 bis 3 des Montageverfahrens in umgekehrter Reihenfolge aus.
4 – 2 – 5 Kraniotom-Handstück 200, Kraniotom-Handstück
Montieren und Entfernen des „Cutting Accessory" (optional)
_ Montage
1 Drehen Sie die Drehspannvorrichtung Ⓐ in Richtung Ⓑ, bis sie
einrastet.
Führen Sie das „Cutting Accessory" Ⓒ vollständig ein und
drehen Sie es dabei.
Ⓒ Ⓒ
2 Drehen Sie die Drehspannvorrichtung Ⓐ in Richtung Ⓓ, bis sie
einrastet.
_ Entfernen
Führen Sie die Schritte 1 und 2 des Montageverfahrens in umgekehrter Reihenfolge aus.
Ⓑ
Spannfutter geöffnet
Ⓑ
Ⓐ
Ⓒ
Spannfutter
geschlossen
Ⓓ
3 Schieben Sie die Verriegelung Ⓐ in Richtung Ⓓ, um die Fräse
zu arretieren.
4 Ziehen Sie nach dem Montieren der Fräse Ⓔ leicht daran, um
sicherzustellen, dass sie korrekt im Aufsatz befestigt ist.
3 Ziehen Sie leicht am „Cutting Accessory" Ⓒ, um zu überprüfen,
ob es sicher im Aufsatz befestigt ist.
Sicher
Ⓒ
