NSK Primado2 Bedienungsanleitung Seite 289

Funzionamento della serie WPD

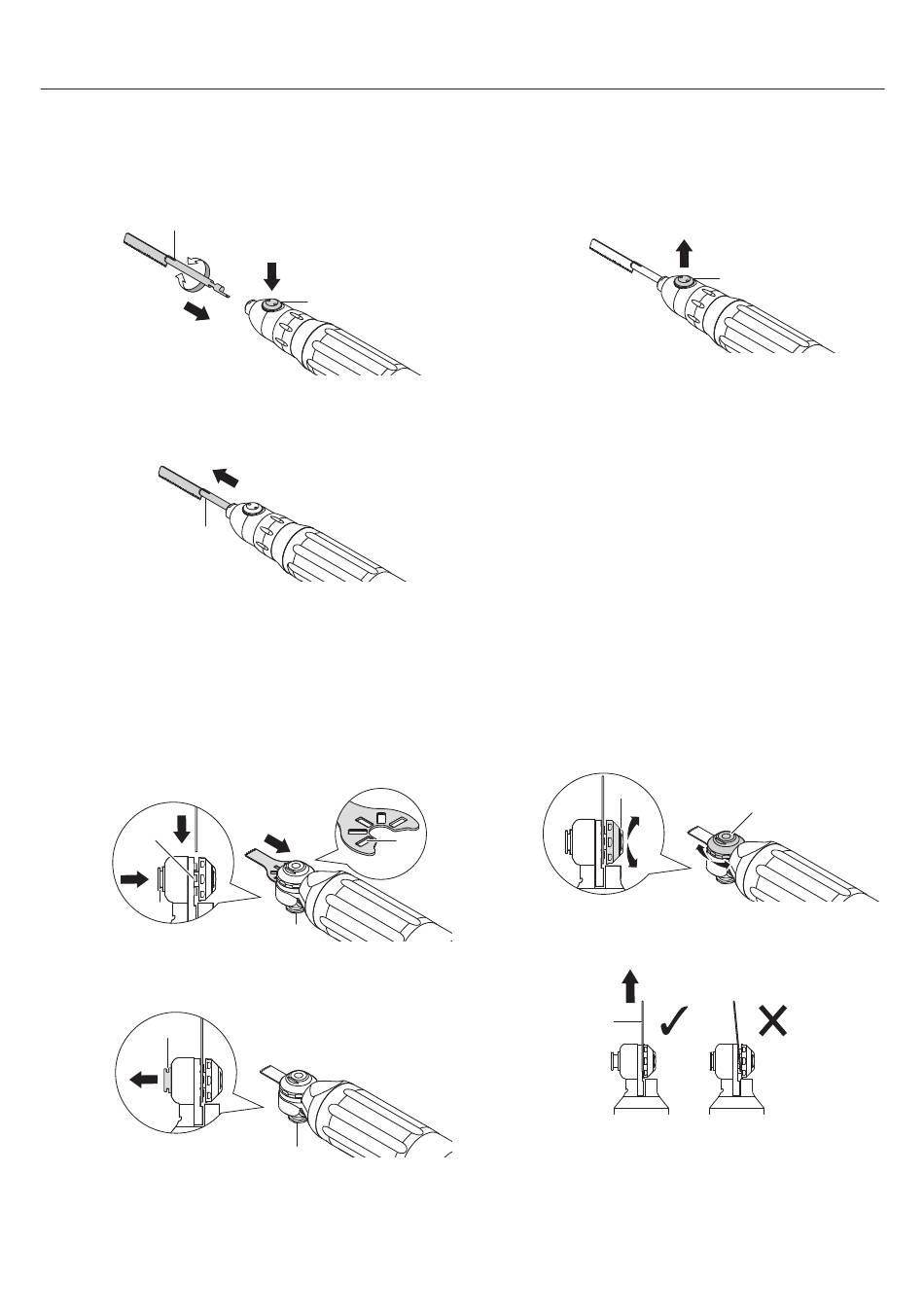

6 – 2 – 6 Inserto per dispositivo di inserimento di fili e perni Primado (PD-SA-R)
_ Montaggio
1 Ruotare il gambo del "Cutting Accessory" Ⓑ lievemente con le
dita per inserirlo fino in fondo mentre si preme il pulsante di
montaggio/rimozione Ⓐ.
Ⓑ
3 Dopo aver montato il "Cutting Accessory" Ⓒ esercitare una lieve trazione per verificare che sia fissato saldamente all'inserto.
Ⓒ
* Se il "Cutting Accessory" non è fissato correttamente in posizione, ripetere la procedura da 1 - 3 per fissarle correttamente in sede.
_ Rimozione
Eseguire i passaggi 1 e 2 della procedura di montaggio in ordine inverso.
6 – 2 – 7 Inserto per dispositivo di inserimento di fili e perni Primado (PD-SA-S)
_ Montaggio
1 Mentre si preme il pulsante di montaggio/rimozione Ⓐ, inserire
i fori di allineamento di un "Cutting Accessory" Ⓑ nella parte
convessa dell'inserto Ⓒ.
Ⓒ
Ⓐ
2 Rilasciare il pulsante di montaggio/rimozione Ⓐ per fissare il
"Cutting Accessory" in sede.
Ⓐ
_ Rimozione
Eseguire i passaggi 1 e 2 della procedura di montaggio in ordine inverso.
Ⓐ
Ⓑ
Ⓐ
Ⓐ
288
2 Rilasciare il pulsante di montaggio/rimozione Ⓐ per fissare il
"Cutting Accessory" in sede.
3 Ruotando il dado di regolazione Ⓓ in senso orario e antiorario,
fissare correttamente in posizione il "Cutting Accessory".
Ⓓ
4 Dopo aver montato il "Cutting Accessory", esercitare una lieve
trazione per verificare che sia fissato saldamente all'inserto.
Ⓔ
* Se il "Cutting Accessory" non è fissato correttamente in
posizione, ripetere la procedura da 1 - 3 per fissarle
correttamente in sede.
Ⓐ
Ⓓ
