Funzionamento della serie BMH
5 – 2 – 3 Inserto sega per osteotomia 200 (P200-OSC)

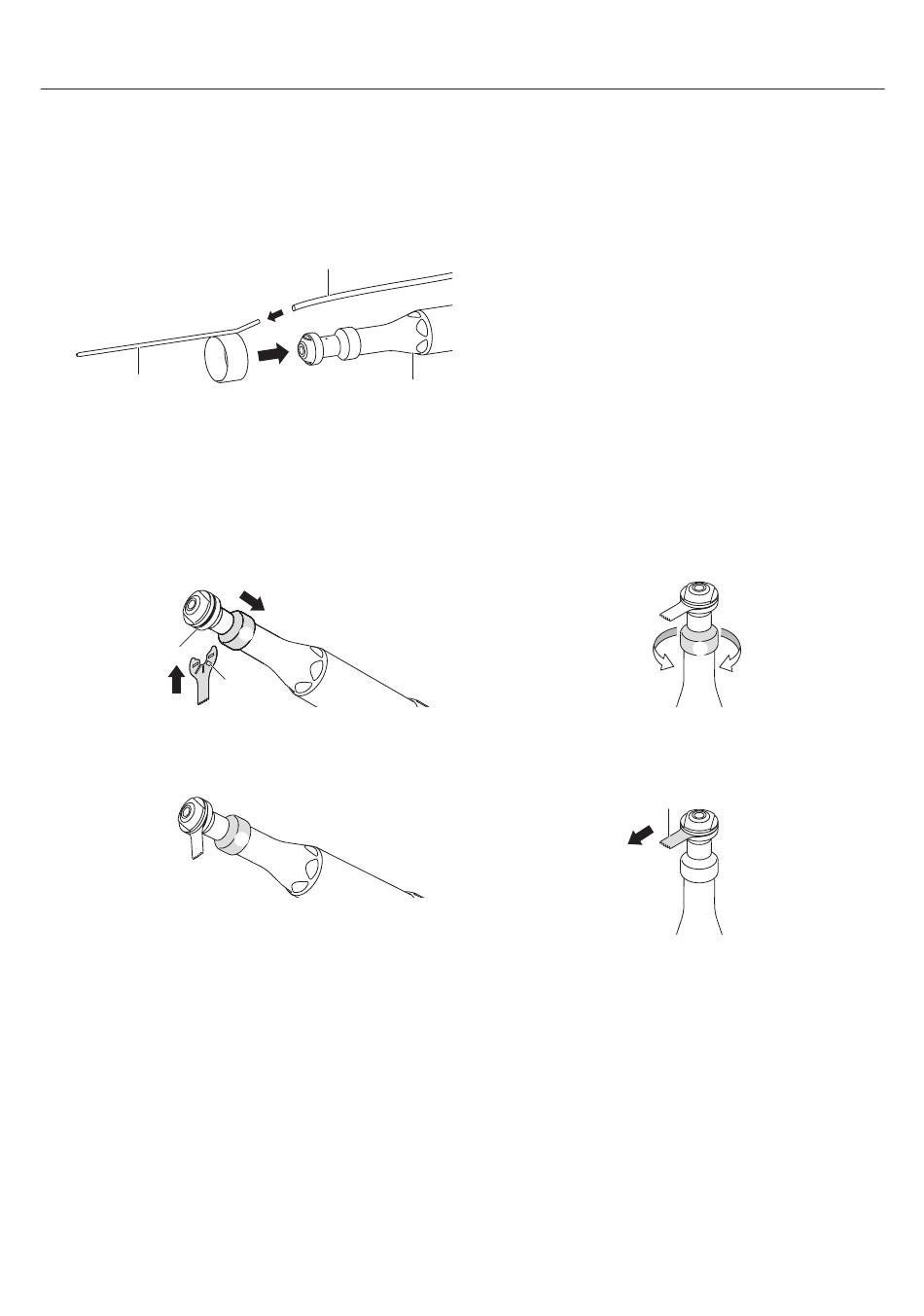

Montaggio dell'ugello di irrigazione (Opzionale)
_ Montaggio
1 Inserire l'ugello di irrigazione Ⓐ nel portafrese Ⓑ dell'inserto,
accertandosi di inserire la giusta estremità dell'ugello di
irrigazione.
2 Inserire il tubo di irrigazione Ⓒ nell'ugello di irrigazione Ⓐ.
Ⓐ
* Per il relativo collegamento all'unità di controllo, vedere il manuale d'uso "OM-SE0021E Primado2 OPERATION MANUAL Control Unit and
Foot Controls".
Montaggio e rimozione dei "Cutting Accessories" (Opzionale)
_ Montaggio
1 Mentre si tira in basso la levetta di rimozione Ⓐ, montare i fori
di allineamento di un "Cutting Accessory" Ⓑ nella parte
convessa dell'inserto Ⓒ.
Ⓒ
Rilasciare la levetta di rimozione Ⓐ per fissare il "Cutting
2
Accessory" in sede.
_ Rimozione
Eseguire i passaggi dall'1 al 3 della procedura di montaggio in ordine inverso.
Ⓒ
Ⓐ
Ⓑ
Ⓐ
_ Rimozione
Eseguire i passaggi 1 e 2 della procedura di montaggio in
ordine inverso.
Ⓑ
3 Ruotando la levetta di rimozione Ⓐ in senso orario e antiorario,
fissare correttamente in posizione il "Cutting Accessory".
4 Dopo aver montato il "Cutting Accessory" Ⓓ, esercitare una
lieve trazione per verificare che sia fissato saldamente
all'inserto.
* Se il "Cutting Accessory" non è fissato correttamente in
posizione, ripetere la procedura da 1 - 3 per fissarle
correttamente in sede.
