Operación de la Serie SMH/HMH

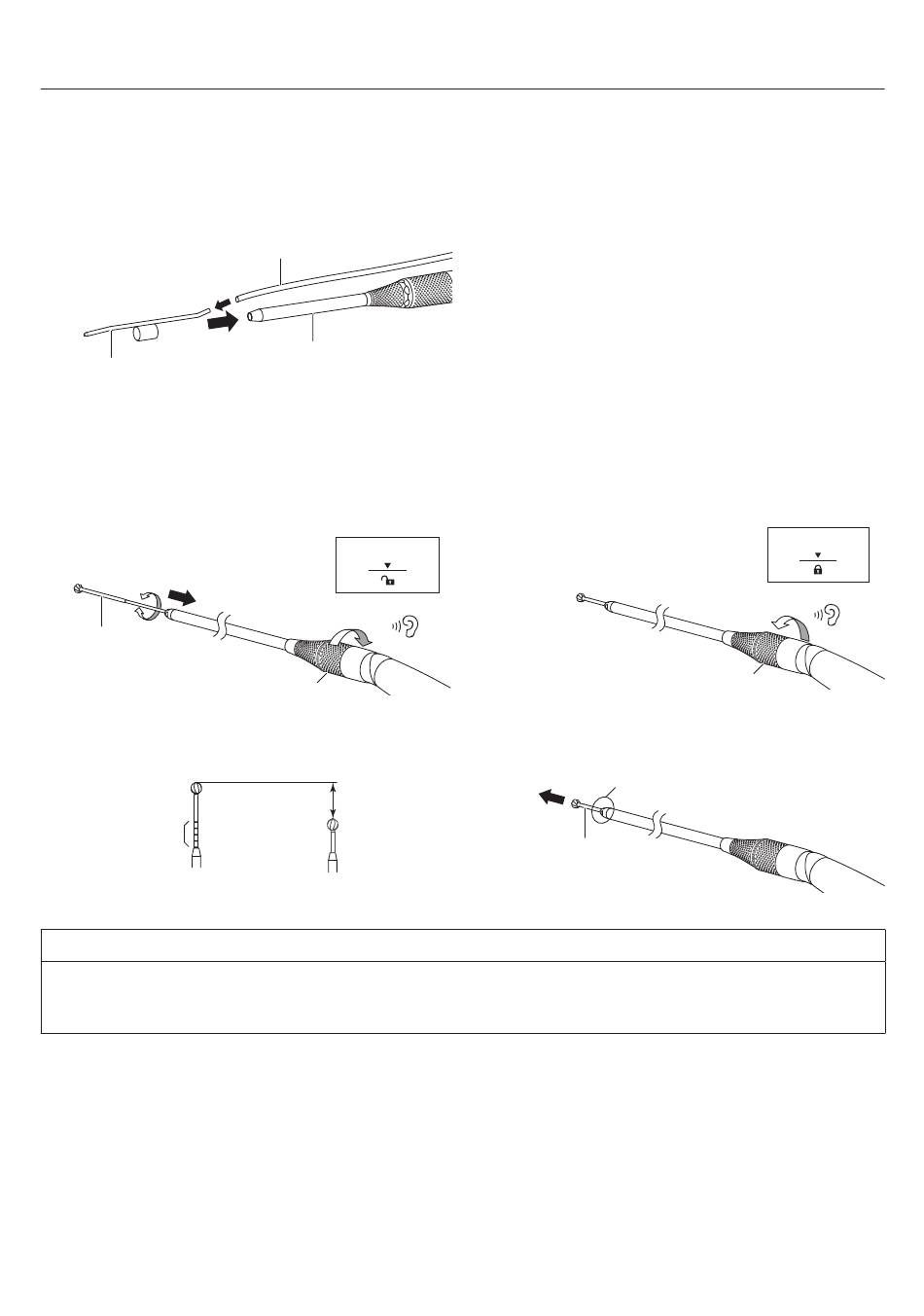

Montaje de la boquilla de irrigación (opcional)
_ Montaje
1 Inserte la boquilla de irrigación Ⓐ en el protector de fresa Ⓑ
del accesorio, asegurándose de que entre la extremidad
correcta de la boquilla de irrigación.
2 Inserte el tubo de irrigación Ⓒ en la boquilla de irrigación Ⓐ.
Ⓐ
* Para la conexión y configuración de la unidad de control, consulte el OM-SE0021E Primado2 OPERATION MANUAL Control Unit and Foot
Controls.
Montaje y extracción de los Cutting Accessories (opcional)
_ Montaje
1 Gire la pinza de giro Ⓐ en la dirección de Ⓑ hasta que haga
clic.
Inserte el Cutting Accessory Ⓒ hasta el final girándolo.
Ⓒ
Presione o tire del Cutting Accessory para ajustar la longitud de
2
exposición según sea necesario (al utilizar el accesorio Slim
300).
Rango configurable
Marcas circulares
_ Retirada
Realice los pasos 1 a 3 del procedimiento de montaje en orden inverso.
● Para el Cutting Accessory apropiado al accesorio Slim 300, la longitud de exposición de la punta se puede ajustar cambiando la
posición del dispositivo de sujeción dentro de su rango.
● El rango variable de exposición del Cutting Accessory es de 10 mm.
Ⓒ
Ⓑ
Dispositivo de sujeción
abierto
Ⓑ
Ⓐ
10.0 mm
(intervalo de 2,0
mm)
_ Retirada
Realice los pasos 1 y 2 del procedimiento de montaje en orden
inverso.
3 Gire la pinza de giro Ⓐ en la dirección de Ⓓ hasta que haga
clic.
Tire levemente del Cutting Accessory Ⓒ para confirmar que
4
esté bien sujeto al accesorio.
Ⓒ
IMPORTANTE
210
Dispositivo de sujeción
Ⓓ
Ⓐ
Con seguridad
cerrado
