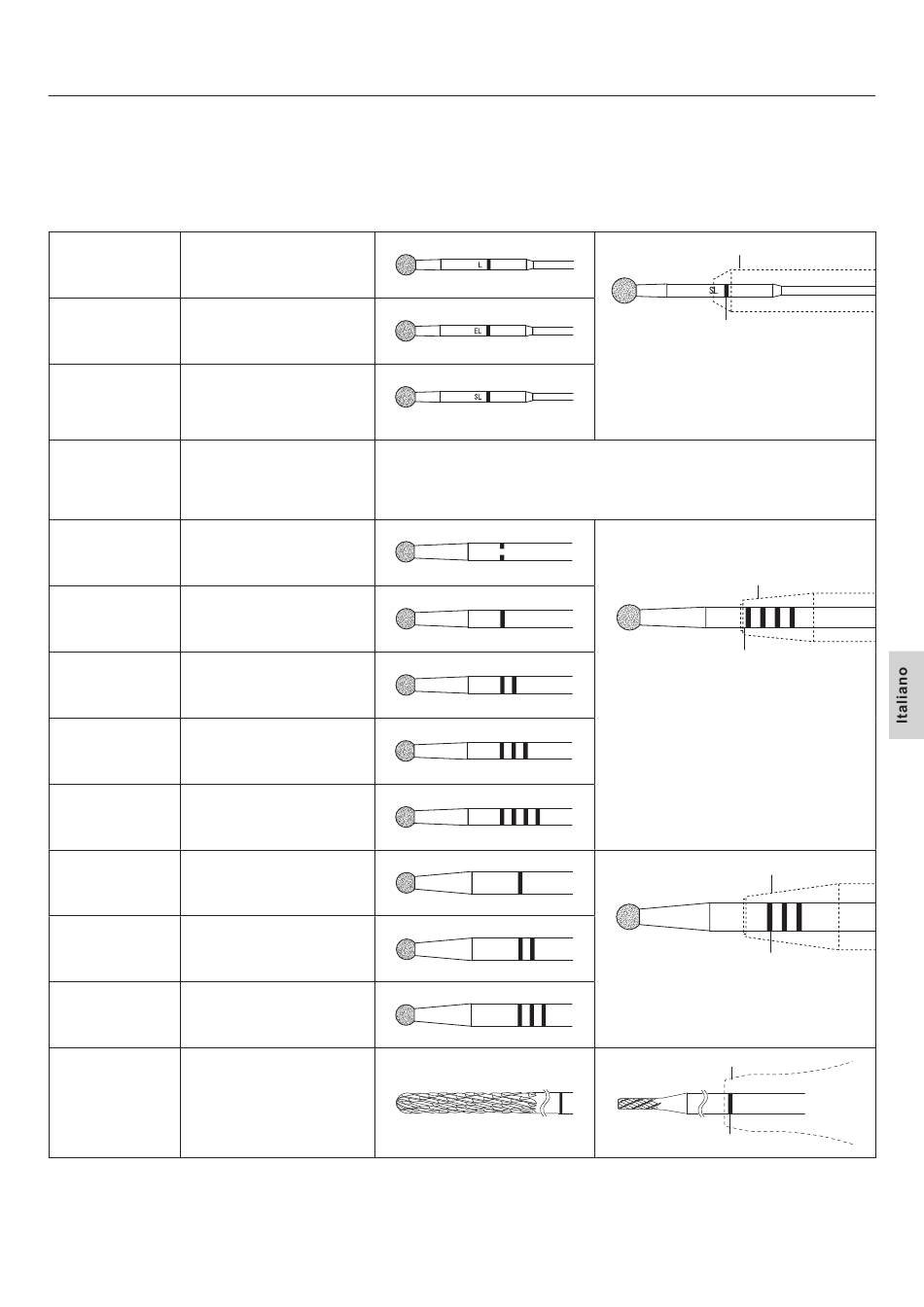

Segni sull'anello
Alcuni dei "Cutting Accessories" presentano dei segni sull'anello.
Controllare i segni sull'anello di ogni "Cutting Accessory" per montarlo adeguatamente.
*I Cutting Accessories non mostrati nel presente manuale d'uso sono privi di segni sugli anelli.
"Cutting Accessories"
Inserto applicabile
P200-1A135
PDS-1□□135-□□
PD-1A135
P200-1A155
P200-1A155-C PDS-1□□155-□□
PD-1A155
P200-1A175
P200-1A175-C PDS-1□□175-□□
PD-1A175
P200-RA330
P200-RA330-L
PDS-1□□330-□□
PD-RA330
PD-RA330-L
P200-2SMS
PDS-2□□MS-□□
P200-2AMS
P200-2SES
PDS-2□□ES-□□
P200-2AES
P200-2SS
PDS-2□□S-□□
P200-2AS
P200-2SM
PDS-2□□M-□□
P200-2AM
P200-2SL
PDS-2□□L-□□
P200-2AL
P200-3GAS PDS-3□□S-□□
P200-3GAM PDS-3□□M-□□
P200-3GAL PDS-3□□L-□□
P200-3MC PDS-3MCS-□□
applicabili
Nessun segno sull'anello
Funzionamento della serie SMH/HMH
Segno sull'anello
La lettera d'identificazione dovrebbe essere
parzialmente visibile.
Il segno sull'anello non dovrebbe essere
visibile in quanto è nascosto all'interno
dell'inserto.
Ci sono 4 segni sull'anello.
Tutti i segni sull'anello non dovrebbero essere
visibili in quanto sono nascosti all'interno
dell'inserto.
I segni sull'anello non dovrebbero essere
visibili in quanto sono nascosti all'interno
dell'inserto.
275
Corretta posizione di montaggio
Punta dell'inserto
Segno sull'anello
Punta dell'inserto
Segno sull'anello
Punta dell'inserto
Segno sull'anello
Punta dell'inserto
Segno sull'anello
