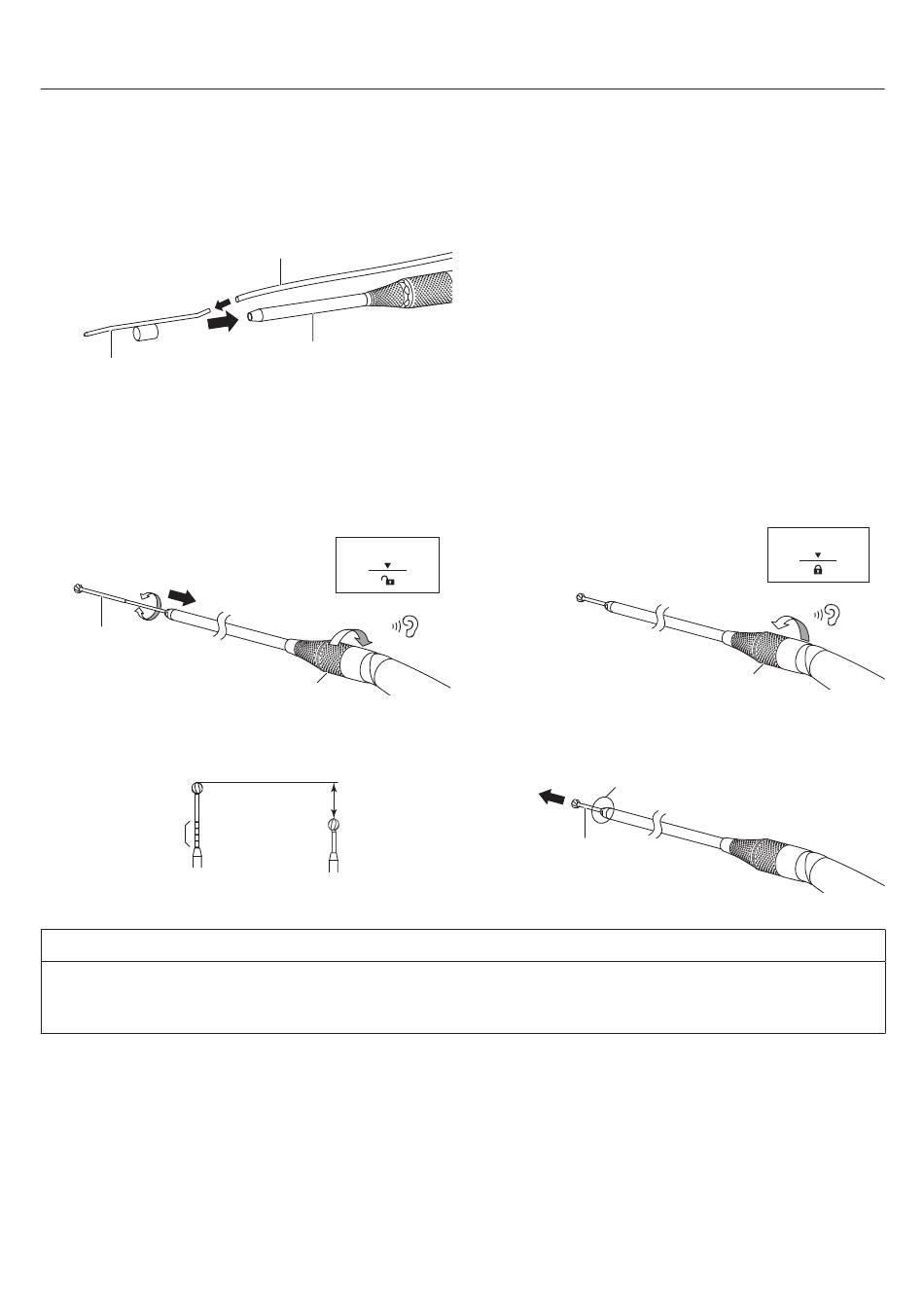

Funzionamento della serie SMH/HMH
Montaggio dell'ugello di irrigazione (Opzionale)
_ Montaggio
1
Inserire l'ugello di irrigazione Ⓐ nel portafrese Ⓑ dell'inserto,
accertandosi di inserire la giusta estremità dell'ugello di
irrigazione.
2
Inserire il tubo di irrigazione Ⓒ nell'ugello di irrigazione Ⓐ.
* Per il relativo collegamento all'unità di controllo, vedere il manuale d'uso "OM-SE0021E Primado2 OPERATION MANUAL Control Unit and
Foot Controls".
Montaggio e rimozione dei "Cutting Accessories" (Opzionale)
_ Montaggio
1
Ruotare l'anello girevole Ⓐ in direzione di Ⓑ fino a udire uno
scatto.
Inserire il "Cutting Accessory" Ⓒ fino in fondo ruotandolo.
Spingere o tirare il "Cutting Accessory" per regolare la
2
lunghezza dell'esposizione come richiesto (quando si utilizza
l'inserto Slim 300).
Segni sull'anello
_ Rimozione
Eseguire i passaggi dall'1 al 3 della procedura di montaggio in ordine inverso.
● Per il "Cutting Accessory" applicabile all'inserto Slim, la lunghezza dell'esposizione della sua punta è regolabile all'interno della
gamma di serraggio modificando la posizione del serraggio.
● L'intervallo variabile dell'esposizione del "Cutting Accessory" è 10mm.
Mandrino aperto
Valore regolabile
10,0 mm
(Intervallo da 2,0
mm)
_ Rimozione
Eseguire i passaggi 1 e 2 della procedura di montaggio in
ordine inverso.
3
Ruotare l'anello girevole Ⓐ in direzione di Ⓓ fino a udire uno
scatto.
Esercitare una lieve trazione sul "Cutting Accessory" Ⓒ per
4
verificare che l'inserto sia collegato saldamente.
AVVISO
270
Mandrino chiuso
In modo sicuro
