Utilisation de la série SMH/HMH

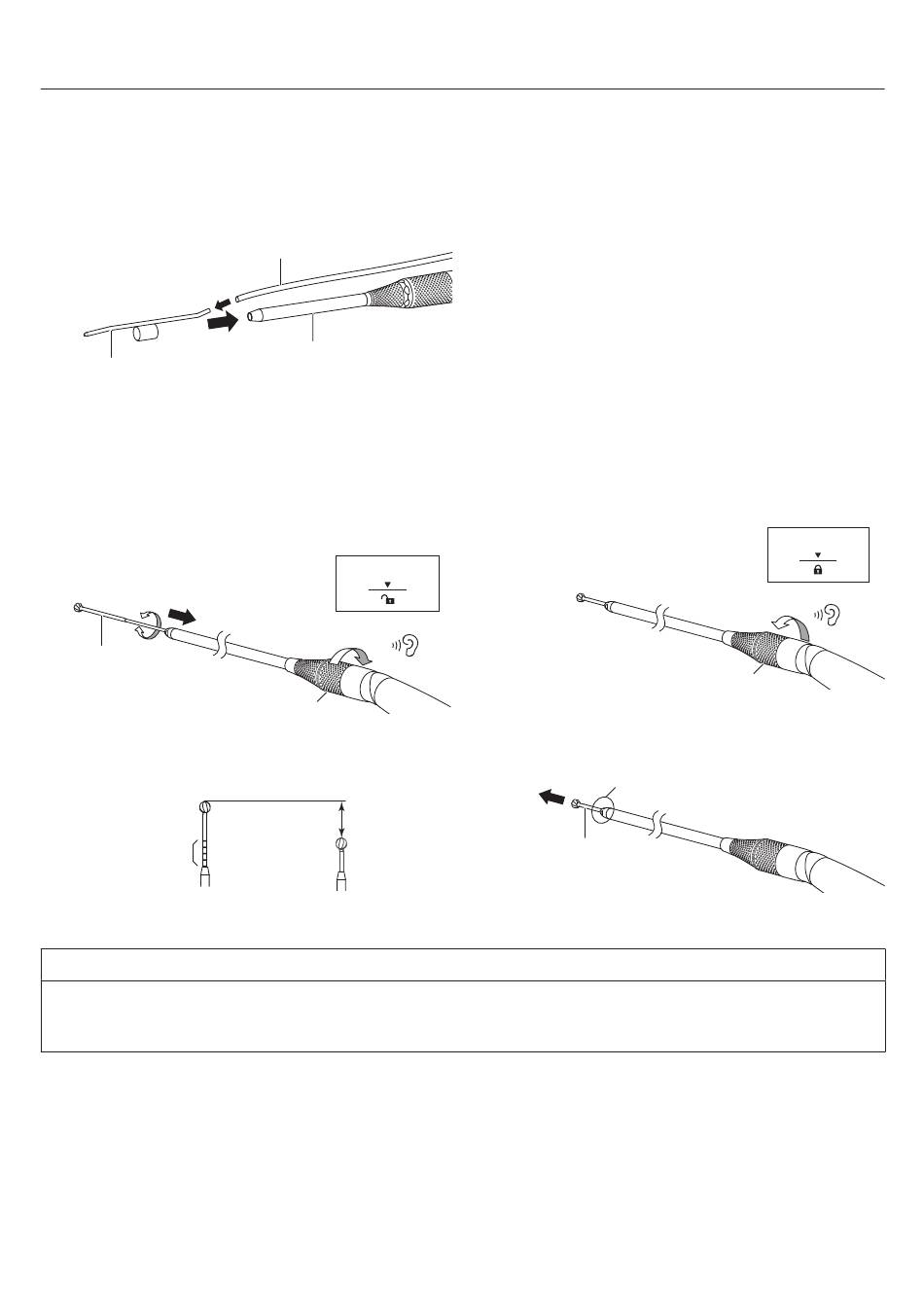

Montage de l'embout d'irrigation (en option)
_ Montage
1 Insérez l'embout d'irrigation Ⓐ dans la douille de protection Ⓑ
de l'attachement en veillant à ne pas inverser les extrémités de
l'embout.
2 Insérez le tube d'irrigation Ⓒ dans l'embout d'irrigation Ⓐ.
Ⓐ
* Pour la connexion au boîtier de contrôle et son paramétrage, référez-vous au manuel "Primado2 OPERATION MANUAL Control Unit and
Foot Controls".
Montage et démontage des « Cutting Accessories » (en option)
_ Montage
1 Tournez la bague de serrage Ⓐ dans le sens Ⓑ jusqu'au
déclic.
Insérez complètement le « Cutting Accessory » Ⓒ tout en le
faisant tourner.
Ⓒ
2 Poussez ou tirez le « Cutting Accessory » pour régler la longueur
d'exposition selon les besoins (en cas d'utilisation de
l'attachement Slim 300).
Marques annulaires
_ Retrait
Effectuez les étapes 1 à 3 de la procédure de montage dans l'ordre inverse.
● Pour le « Cutting Accessory » destiné à l'attachement Slim, la longueur exposée de l'insert peut être ajustée dans la plage de serrage
en changeant la position de serrage.
● La plage variable d'exposition du « Cutting Accessory » est de 10 mm.
Ⓒ
Ⓑ
Mandrin ouvert
Ⓑ
Ⓐ
Plage ajustable
10,0 mm
(intervalle de 2,0
mm)
_ Retrait
Effectuez les étapes 1 et 2 de la procédure de montage dans
l'ordre inverse.
3 Tournez la bague de serrage Ⓐ dans le sens Ⓓ jusqu'au
déclic.
Tirez légèrement sur le « Cutting Accessory » Ⓒ pour vérifier
4
qu'il est bien fixé à l'attachement.
Ⓒ
REMARQUE
150
Mandrin fermé
Ⓓ
Ⓐ
Sécurisé
