Utilisation de la série SMH/HMH
4 – 2 – 2 Attachement standard 300

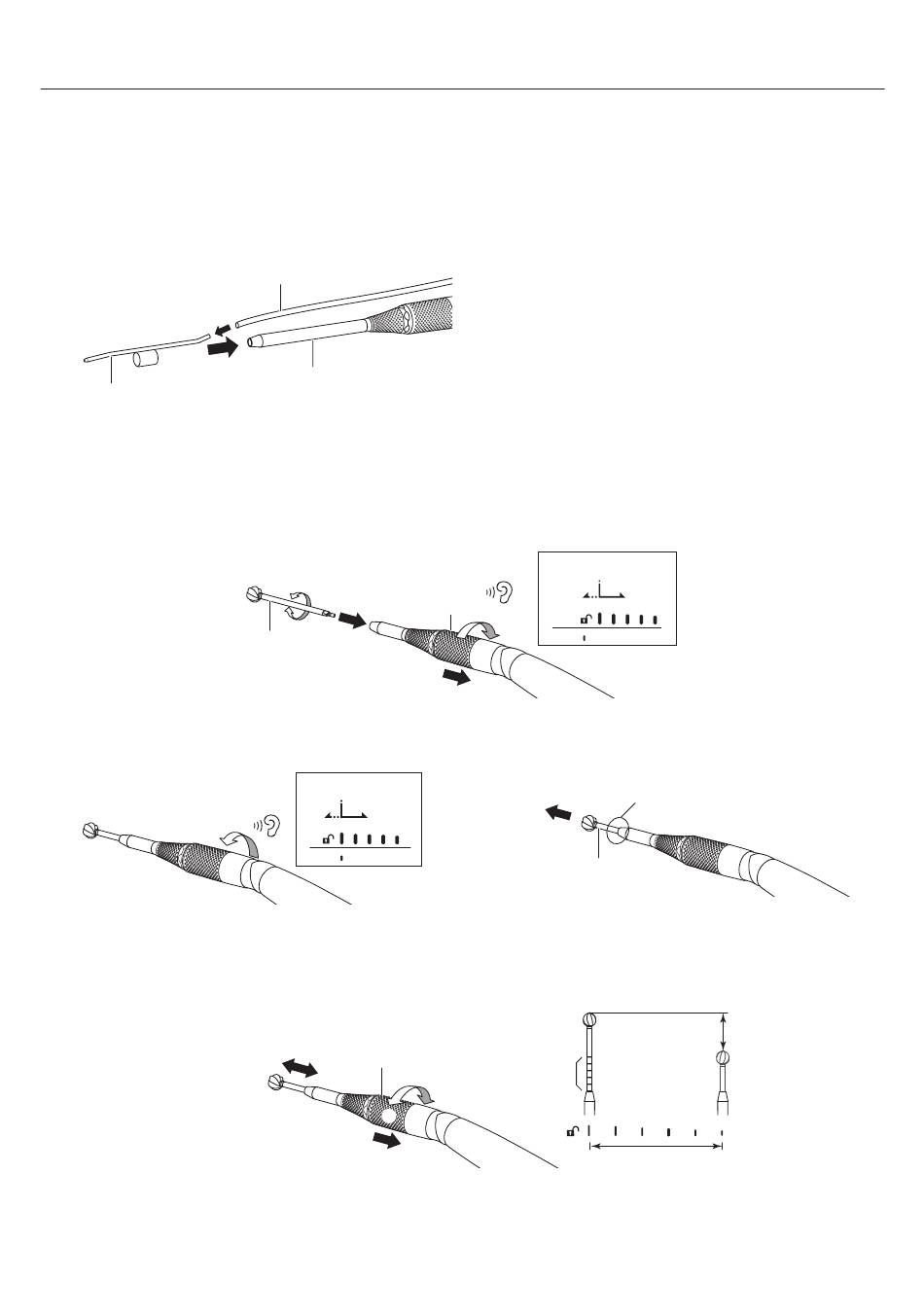

Montage de l'embout d'irrigation (en option)
_ Montage
1 Insérez l'embout d'irrigation Ⓐ dans la douille de protection Ⓑ
de l'attachement en veillant à ne pas inverser les extrémités de
l'embout.
2 Insérez le tube d'irrigation Ⓒ dans l'embout d'irrigation Ⓐ.
Ⓐ
* Pour la connexion au boîtier de contrôle et son paramétrage, référez-vous au manuel "OM-SE0021E Primado2 OPERATION MANUAL
Control Unit and Foot Controls".
Montage et démontage des « Cutting Accessories » (en option)
_ Montage
1 Tirez la bague de serrage Ⓐ dans le sens Ⓑ tout en la tournant dans le sens Ⓒ jusqu'au déclic.
Insérez complètement le « Cutting Accessory » Ⓓ tout en le faisant tourner légèrement.
2 Tournez la bague de serrage dans le sens Ⓔ pour fixer le
« Cutting Accessory ».
Ⓔ
_ Réglage de la longueur d'exposition du « Cutting Accessory » (en cas d'utilisation de l'attachement standard
300).
La longueur d'exposition du « Cutting Accessory » peut être ajustée en tournant la bague de serrage de l'attachement Ⓑ dans le sens
Ⓒ ou Ⓔ tout en la tirant légèrement dans le sens Ⓑ Voir figure ci-dessous.
_ Retrait
Effectuez les étapes 1 et 2 de la procédure de montage dans l'ordre inverse.
Ⓒ
Ⓑ
Ⓓ
Mandrin ouvert
Ⓐ
Ⓒ
Ⓔ
Ⓑ
_ Retrait
Effectuez les étapes 1 et 2 de la procédure de montage dans
l'ordre inverse.
Mandrin ouvert
Ⓐ
Ⓒ
Ⓑ
3 Tirez légèrement sur le « Cutting Accessory » Ⓓ pour vérifier
qu'il est bien fixé à l'attachement.
Ⓓ
Plage ajustable
(intervalle de 2,5 mm)
Marques annulaires
152
Sécurisé
12,5 mm
