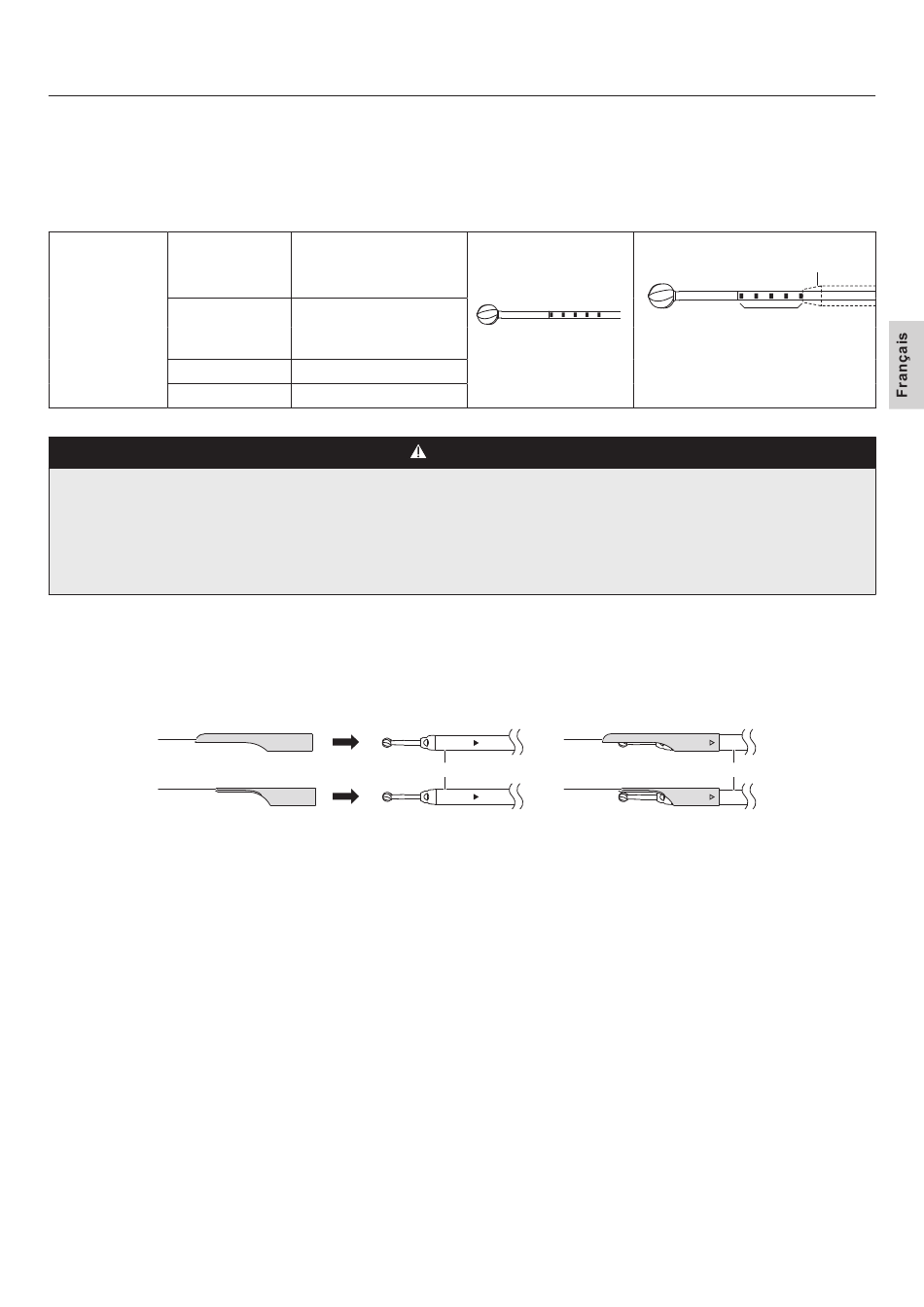

Marques annulaires
Certains des « Cutting Accessories » NSK portent des marques annulaires.
Contrôlez les marques annulaires de chaque « Cutting Accessory » pour le monter correctement.
* Il n'y a pas de marque annulaire sur les « Cutting Accessories » non présentés dans le présent mode d'emploi.
Attachement
Tube concerné
compatible
P300-1T110
P300-1T110-C
P300-1T110-PB
P300-1T130
P300-1AHS
P300-1T130-C
P300-1AHA
P300-1T130-PB
P300-1T170
P300-1T240
Montage et démontage du capuchon / bec (en option)
● N'oubliez pas de monter le capuchon / bec après avoir monté le « Cutting Accessory » sur l'attachement.
● Insérez le capuchon / bec jusqu'à ce que le symbole « ▶ » sur la douille de protection ne soit plus visible lors du montage du
capuchon/bec.
● Utilisez le « Cutting Accessory » avec son insert de Ø3 mm ou moins lors du montage du capuchon/bec.
* Le capuchon/bec ne peut pas être utilisé pour des attachements autres que l'attachement Slim 300 ou l'attachement standard 300.
● Assurez-vous d'arrêter complètement la rotation de l'attachement avant de monter / retirer le capuchon/bec.
_ Montage
1 Arrêtez complètement la rotation de l'attachement.
2 Montez le capuchon Ⓐ/bec Ⓑ sur la douille de protection Ⓒ.
<Avant montage>
Ⓐ
Ⓑ
« Cutting Accessories »
concernés
PDS-1□□110-□□
PDS-1□□130-□□
PDS-1□□170-□□
PDS-1□□240-□□
ATTENTION
Ⓒ
151
Utilisation de la série SMH/HMH
Marque annulaire
Il y a 6 marques annulaires.
Chaque marque annulaire entre dans
l'attachement à chaque réglage de la
longueur exposée.
_ Retrait
1 Arrêtez complètement la rotation de l'attachement.
2 Retirez le capuchon Ⓐ/bec Ⓑ tout droit de la douille de
protection Ⓒ.
<Monté>
Ⓐ
Ⓑ
Position de montage correcte
Embout de l'attachement
Marque annulaire
Ⓒ
