Messung
Active Clock ist der standardmäßige Messmodus für horizontale Maschinen, und Static Clock
ist der standardmäßige Messmodus für vertikale Maschinen.

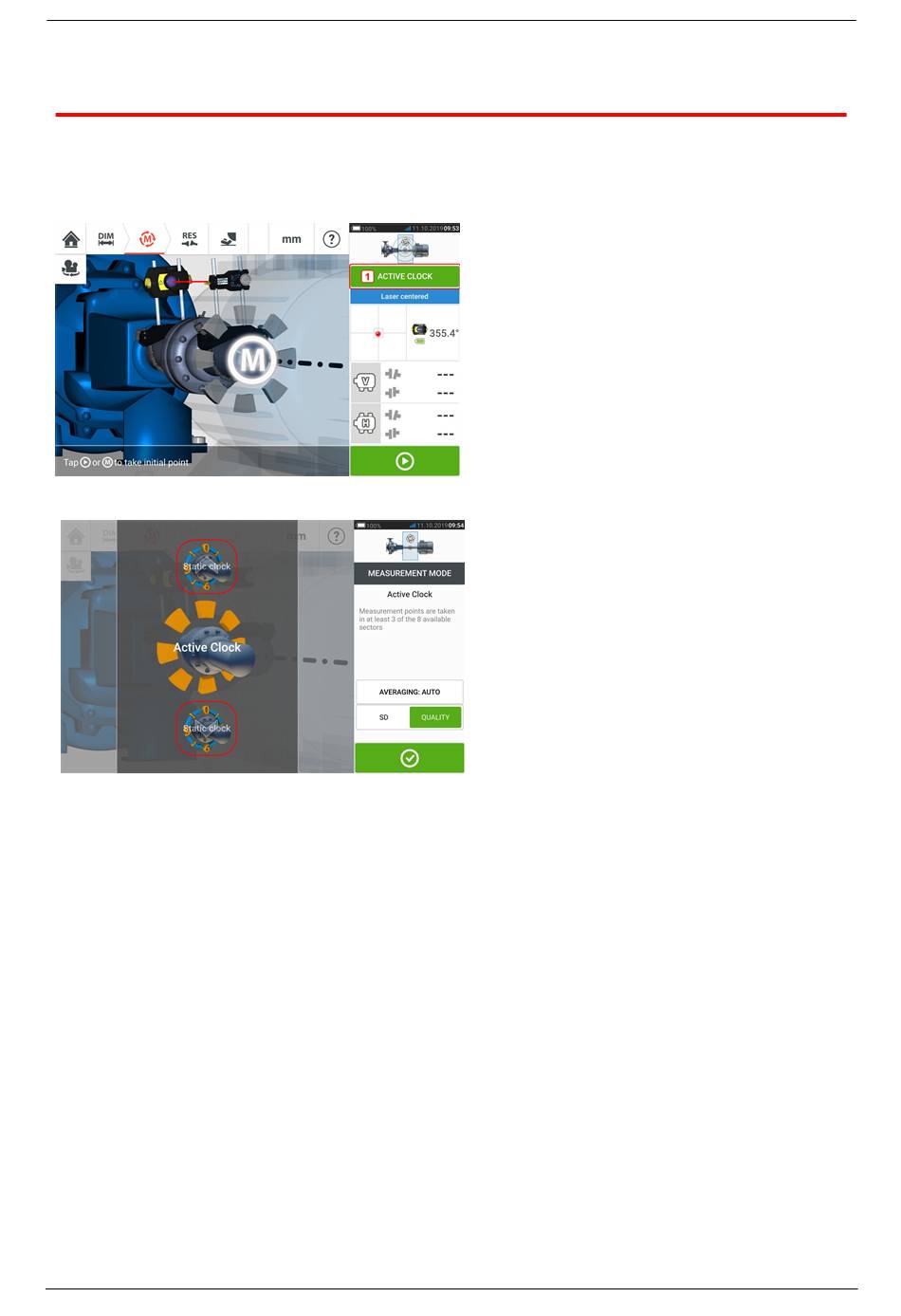

Der statische Messmodus für horizontale Maschinen bzw. Static Clock-Modus kann auf dem
Messbildschirm ausgewählt werden.
Tippen Sie auf die Messmodus-Überschrift [1], um das Messmodus-Karussell anzuzeigen.
Wischen Sie das Karussell nach oben oder unten und wählen Sie den gewünschten Messmodus
aus.
Im obigen Beispiel wurde die Active Clock-Messung ausgewählt. Die Messqualität kann ent-
weder als Standardabweichung (SD) oder als Messqualitätsfaktor angezeigt werden.
Die Standardabweichung (SD) ist die Standardabweichung (Durchschnitt der Durch-
schnitte) der Messpunkte. Dieser Wert beschreibt, wie eng eine Gruppe von Datenpunkten um
den Durchschnittswert dieser Punkte geclustert ist. Dieser Wert gilt als Messwert für den Mess-
umfang. Je kleiner die SD, desto besser ist die Qualität der erfassten Daten.
Die Messqualität Die Messqualität wird durch die folgenden Mess- und Umgebungskriterien
definiert: Winkelrotation, Standardabweichung der Messellipse, Schwingung, Rota-
tionsgleichmäßigkeit, Winkelrotationsträgheit, Rotationsrichtung, Drehzahl und Filterausgabe.
Je höher der Faktor, desto besser die Messqualität.
Tippen Sie auf das entsprechende Element, um den gewünschten Faktor auszuwählen. Die Mit-
telwertbildung erfolgt durch Tippen auf 'Averaging' (Mittelwertbildung).
Mittelwertbildung
Unter bestimmten industriellen Bedingungen kann es erforderlich sein, die Anzahl der Mes-
sungen (aufgezeichnete Laserimpulse) für die Mittelwertbildung zu erhöhen, um die
gewünschte Genauigkeit zu erzielen. Hierzu zählen beispielsweise Umgebungen mit erhöhten
SHAFTALIGN touch
53
